- Modelo: conector esquina 3 conexiones - 2020
Modelo:
2020
3030

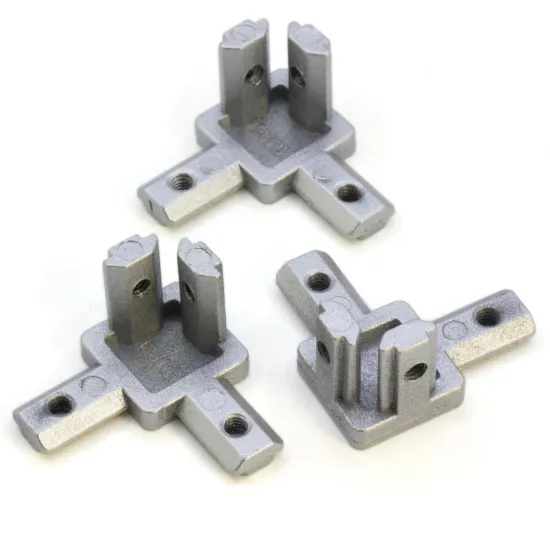

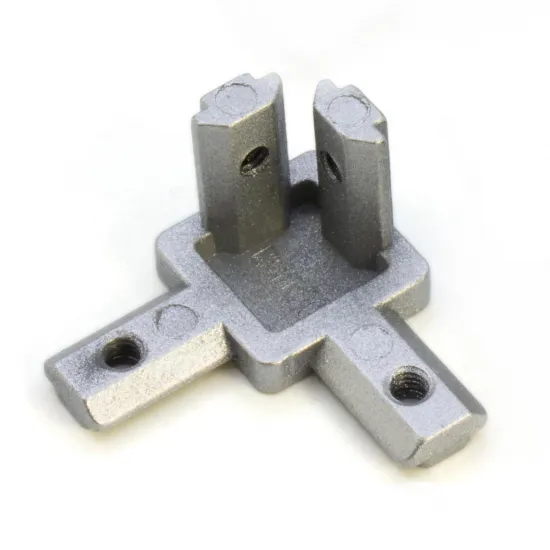

Conector interno de esquina de tres vías para unir perfiles de aluminio de la serie 20 formando una estructura tridimensional. Sus tres brazos se alojan en las ranuras de los perfiles, permitiendo realizar una unión perpendicular compacta y discreta.
Está fabricado en aleación de zinc y dispone de roscas M4 para fijar la unión. Es una solución adecuada para bastidores, cerramientos, impresoras 3D, pequeñas máquinas CNC y estructuras modulares construidas con perfiles 2020 o 2040.
Características principales
- Conector interno de esquina para tres perfiles.
- Compatible con los perfiles de aluminio HTA3D de la serie 20.
- Montaje interior en las ranuras de los perfiles.
- Fabricado en aleación de zinc.
- Roscas de fijación M4.
- Permite crear uniones de tres vías a 90°.
- Acabado compacto, sin un cubo exterior en los extremos de los perfiles.
Plano dimensional

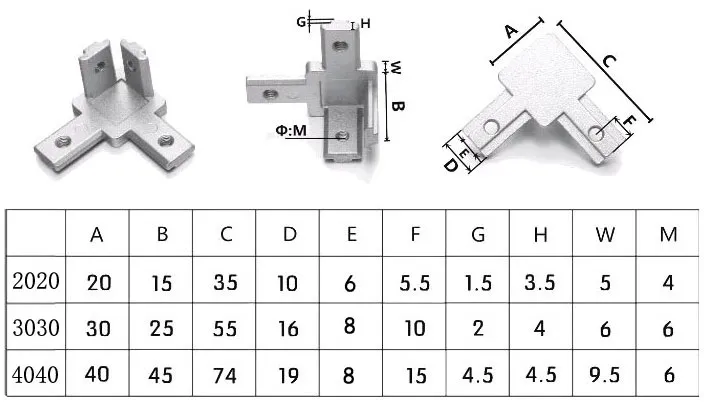

La imagen muestra la geometría del conector y las letras utilizadas como referencias dimensionales. Todas las medidas de la siguiente tabla están expresadas en milímetros.
| Referencia del plano | Medida |
|---|---|
| A | 20 mm |
| B | 15 mm |
| C | 35 mm |
| D | 10 mm |
| E | 6 mm |
| F | 5,5 mm |
| G | 1,5 mm |
| H | 3,5 mm |
| W | 5 mm |
| Rosca | M4 |
Compatibilidad
Compatible con los perfiles y accesorios de la serie 20 disponibles en HTA3D, incluidos el perfil de aluminio 2020 y el perfil de aluminio 2040.
También puede utilizarse con perfiles de otros fabricantes cuando la forma y las dimensiones interiores de la ranura sean equivalentes. La denominación 2020 o 2040 por sí sola no garantiza la compatibilidad entre todos los sistemas de perfiles.
Cuando se prefiera una unión exterior en los extremos, puede valorarse como alternativa el conector cúbico de tres vías para perfiles serie 20.
Montaje
Introduce cada brazo del conector en la ranura correspondiente y aproxima los tres perfiles hasta formar la esquina. Alinea la estructura antes de apretar progresivamente los elementos de fijación.
Para mantener la perpendicularidad, es recomendable realizar primero un apriete ligero, comprobar la escuadra y terminar el apriete de manera alternada. No se recomienda utilizar este conector como único elemento resistente en estructuras sometidas a cargas elevadas, impactos o vibraciones importantes sin evaluar previamente el diseño.
Contenido
- 1 conector interno de esquina de tres vías para perfiles serie 20.
La información disponible no confirma que los tornillos de fijación estén incluidos. Comprueba el contenido mostrado en las opciones y fotografías del producto antes de realizar el pedido.
Aplicaciones habituales
- Estructuras para impresoras 3D.
- Pequeñas máquinas CNC y equipos de automatización.
- Bastidores y cerramientos.
- Soportes para electrónica y mecanismos.
- Estructuras modulares con perfiles 2020 y 2040.
