Escuadra interior reforzada para perfiles serie 20, 20 × 28 mm

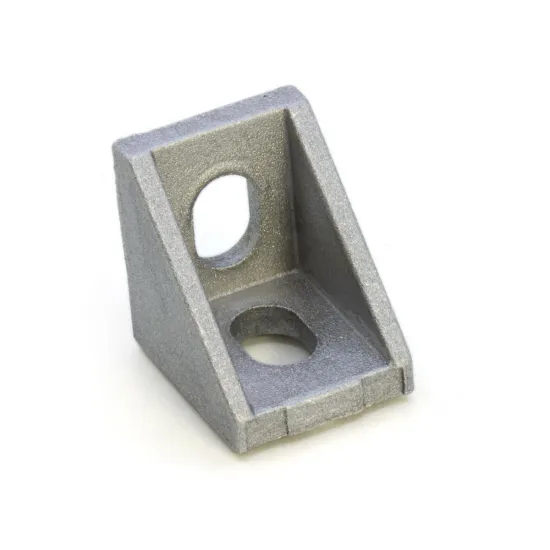

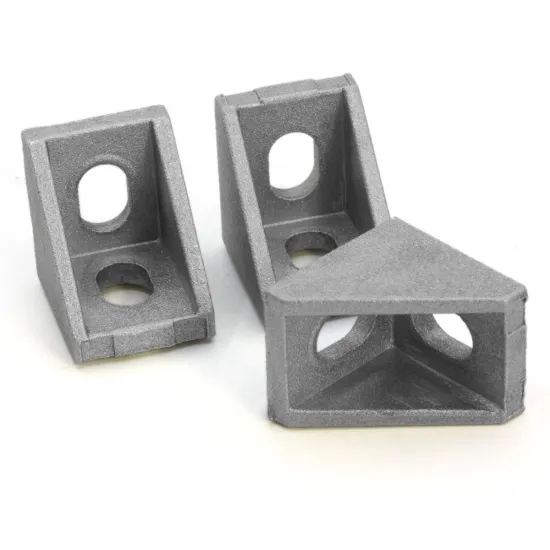

Escuadra interior reforzada de aluminio para unir perfiles de la serie 20 formando un ángulo de 90°. Tiene 20 mm de ancho y brazos de aproximadamente 28 mm, por lo que ofrece una superficie de apoyo mayor que la escuadra compacta de 20 mm.

Dispone de dos puntos de fijación, uno por cada cara. La referencia antigua “2020/2028” corresponde a las dimensiones de la pieza y no indica dos familias de perfil diferentes.

Características principales

• Tipo: escuadra interior reforzada a 90°.
• Familia de perfil: serie 20.
• Número de fijaciones: 2, una por cada cara.
• Material: aleación de aluminio.
• Color: gris.
• Ancho nominal: 20 mm.
• Longitud nominal de cada brazo: 28 mm.
• Abertura de fijación nominal: 6,5 mm.
• Refuerzos laterales integrados.

Compatibilidad

Compatible con los perfiles HTA3D de la serie 20, incluidos el perfil de aluminio 2020 y el perfil de aluminio 2040, además de los restantes perfiles y accesorios HTA3D de esta serie.

La compatibilidad con perfiles externos debe comprobarse mediante la ranura y la geometría del canal, no únicamente mediante sus dimensiones exteriores.

Elección frente a la versión compacta

Sus brazos de 28 mm proporcionan más superficie de apoyo que la versión compacta. Esto puede resultar conveniente cuando se busca una unión más estable, aunque la resistencia efectiva también depende de la tornillería, el apriete, la orientación de las cargas y la configuración completa de la estructura.

Montaje

• Situar la escuadra en la cara interior de la unión.
• Fijar cada brazo a uno de los perfiles.
• Alinear ambos perfiles a 90°.
• Realizar un apriete progresivo para evitar desplazamientos.
• Comprobar la perpendicularidad después del apriete final.

Otras versiones

Cuando se necesite una pieza más pequeña puede utilizarse la escuadra interior compacta de 20 × 20 × 17 mm para perfiles serie 20.

Contenido

• 1 × escuadra interior reforzada de 20 × 28 mm.
