Kit de piezas impresas Voron Stealthburner Beta con Clockwork 2 — ABS o ASA

Kit de piezas impresas para Voron Stealthburner Beta con extrusor Clockwork 2, preparado con el material, los colores y el cartucho de hotend seleccionados. Está pensado para construir o reparar esta revisión histórica del cabezal Voron sin tener que imprimir sus componentes principales.

Stealthburner no es solamente el extrusor: es un sistema modular formado por Clockwork 2, el cartucho que sujeta el hotend y el conjunto frontal de refrigeración. Este artículo contiene piezas impresas; no es un cabezal completo listo para instalar.

Una referencia Beta, no el juego final actual

Los nombres beta0 a beta4 identifican la geometría incluida en esta referencia. El proyecto oficial continuó evolucionando y los archivos finales actuales ya no utilizan esos sufijos. Por ello, no debe asumirse que una pieza final, un mod o un recambio moderno es intercambiable con este kit sin comparar archivos, fijaciones y recorrido del cableado.

Esta distinción resulta especialmente importante si estás construyendo una Voron nueva a partir de la documentación vigente. Para reparar un conjunto Beta existente, comprueba primero los nombres o la forma de las piezas que ya tienes.

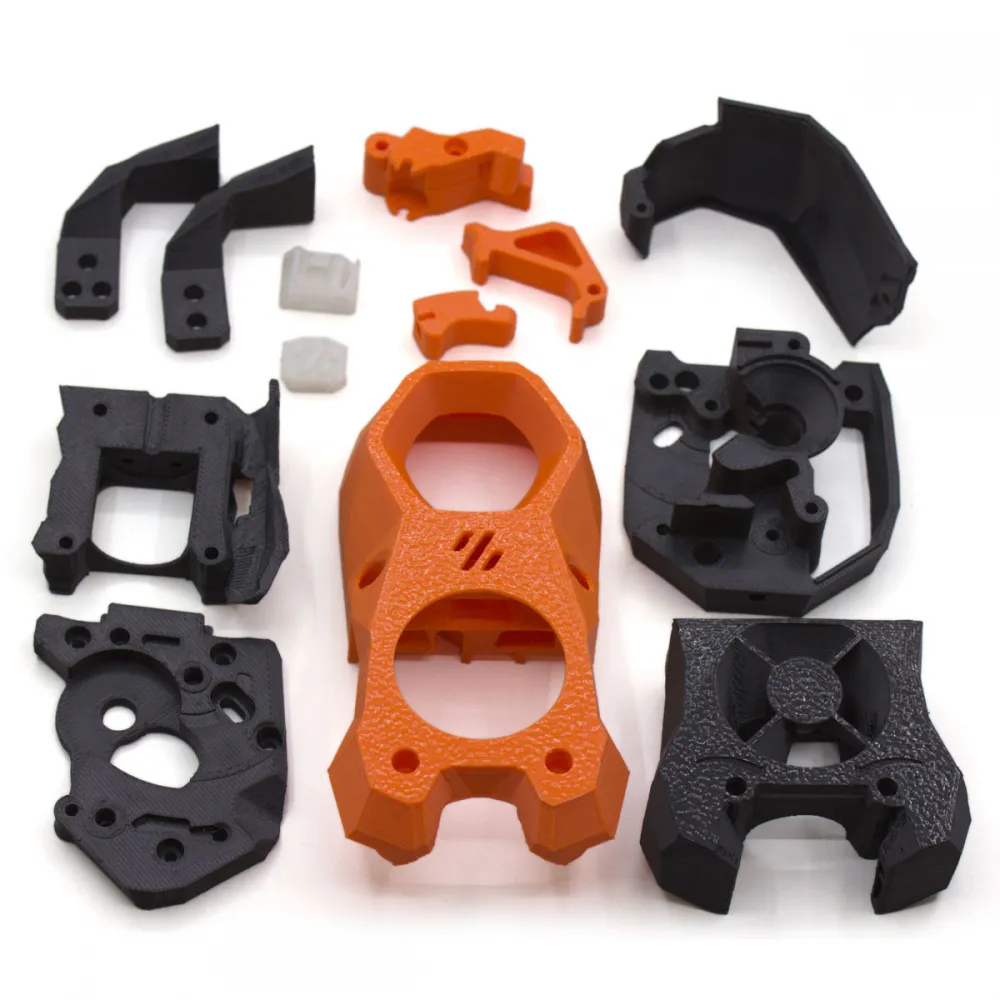

Piezas impresas del conjunto base

Clockwork 2 Beta

• Guidler A beta3 y Guidler B beta3, en color de acento.
• Latch shuttle beta0 y latch beta0, en color de acento.
• Cable door beta1.
• Anclajes de cadena de 2 o 3 orificios según configuración.
• Main body beta4.
• Motor plate beta3.

Stealthburner Beta

• Stealthburner main body beta3, en color de acento.
• LED carrier beta1 y LED diffuser beta1 en PETG.
• Probe bracket beta0.
• Frontal y trasera CW2 del cartucho para el hotend elegido.

La combinación exacta de anclaje, toolhead y carro cambia con las opciones. Las piezas del carro X solo se añaden cuando se selecciona una de sus variantes.

Opciones de configuración

Materiales y colores

Las piezas principales pueden seleccionarse en ABS o ASA. Ambos materiales son apropiados para piezas funcionales y soportan mejor el entorno de una impresora cerrada que materiales de baja temperatura. Los elementos ópticos indicados se fabrican en PETG.

El color principal y el color de acento se eligen por separado. Puede existir una ligera variación de tono entre bobinas o partidas. Si la combinación no está preparada, el kit se imprime tras el pedido y el procesamiento puede prolongarse hasta una semana.

Qué necesitas para completar el cabezal

No se incluyen el hotend, boquilla, calentador, sensor de temperatura, motor, engranajes de tracción, rodamientos, ejes, muelle, tensor, tornillería, ventiladores, LED, cableado, PCB, sonda, ADXL345, cadena portacables, correas ni guía lineal. El carro X tampoco se incluye si no se añade su opción.

El montaje Clockwork 2 requiere un motor NEMA 14 compacto y un tren de engranajes compatible. Nuestro motor NEMA 14 36HS1718 con piñón de 10 dientes puede ser un candidato para extrusores reductores, pero antes de combinarlo con este kit deben coincidir patrón, posición del piñón, engrane, corriente y espacio disponible.

Para una instalación de 24 V puedes completar la refrigeración con un ventilador axial 4010 de 24 V y un blower 5015 de 24 V con doble rodamiento. El diseño Stealthburner exige retirar el frontal del 5015 y recortar sus orejetas siguiendo la plantilla oficial; no se instala sin modificar.

Si eliges el cartucho Dragon, comprueba la variante y el anclaje antes de combinarlo con un Dragon V2 SF o un Dragon V2 HF.

Comprobaciones de montaje

• Verifica que frontal y trasera del toolhead están marcados para el mismo hotend.
• En Clockwork 2, el tubo PTFE sobresale como referencia 11 mm sobre el cartucho; otros extrusores pueden requerir otra longitud.
• Los rodamientos deben entrar sin forzar y los engranajes han de quedar alineados con el recorrido del filamento.
• Deja un juego mínimo entre engranajes y no cierres el tensor más de lo necesario, sobre todo con filamentos flexibles.
• Orienta el ventilador de hotend para impulsar aire hacia el interior del conducto.
• Sigue el manual de la impresora para instalar el carro y pasar las correas; el montaje cambia entre Voron 2.4, Trident y Switchwire.
• Comprueba el recorrido completo del cabezal antes de imprimir para detectar tirones de cable, roces o colisiones.

Es para ti si

• Vas a montar o reparar específicamente un conjunto Stealthburner Beta con Clockwork 2.
• Puedes identificar el hotend, la guía y el carro que utiliza tu máquina.
• Ya dispones del hardware del extrusor y quieres las piezas impresas configuradas por material y color.
• Aceptas revisar la documentación de montaje y realizar los ajustes mecánicos necesarios.

No es para ti si

• Buscas un cabezal completo con hotend, motor, ventiladores, electrónica y tornillería.
• Estás construyendo automáticamente la última revisión oficial y necesitas un juego final sin piezas Beta.
• No puedes confirmar si tu carro es MGN12, el antiguo MGN9 o la variante Switchwire.
• Quieres montar Rapido UHF o mezclar mods sin comprobar antes la geometría.

Documentación abierta

Consulta el repositorio oficial Voron Stealthburner para acceder al manual, CAD, archivos actuales y referencias de montaje. Recuerda que la documentación vigente corresponde a la evolución final del proyecto y puede diferir de las piezas Beta de esta referencia.
