Extrusor Stealthburner Beta
Kit configurable de piezas impresas en ABS para construir, reparar o completar una Voron 2.4 r1. HTA3D fabrica las piezas bajo pedido, con cuerpo principal negro y color de acento seleccionable. El conjunto base reúne 93 piezas para el gantry, carro X, extrusor directo Afterburner/Clockwork, cuatro reducciones Z, idlers y final de carrera Z; las faldas, ZipChain, paneles y soportes electrónicos se añaden mediante opciones.
Esta referencia corresponde a la release histórica Voron 2.4 r1, etiqueta oficial V2.4r1. No debe considerarse automáticamente compatible con la V2.4 original, Voron 2.4 r2, Stealthburner actual, Trident ni modificaciones comunitarias. Antes de pedir, confirma la revisión, el tamaño, el hotend y el BOM de tu máquina.
Qué estás comprando
Se suministran piezas impresas, no una impresora completa. No se incluyen perfiles, paneles, guías lineales, rodamientos, correas, poleas, ejes, tornillería, motores, electrónica, cableado, hotend, ventiladores, sonda ni pantalla, salvo que una opción indique expresamente otra cosa. Elegir V6, Dragon, Mosquito o una controladora añade únicamente sus piezas impresas de montaje; no añade el componente metálico o electrónico.
| Característica | Detalle |
|---|---|
| Revisión | Voron 2.4 r1 / V2.4r1, release oficial de 2021 |
| Contenido base | 93 piezas impresas, con extrusión directa y montaje para el hotend elegido |
| Material | ABS para las piezas funcionales incluidas |
| Color principal | Negro |
| Color de acento | Rojo, negro, gris, amarillo, naranja, azul, plata o verde, según selector |
| Tamaños | 250, 300 o 350 mm para las opciones dependientes del bastidor |
| Fabricación | Bajo pedido; el plazo depende de la cola de impresión y las opciones |
Contenido del kit base: 93 piezas
La marca [a] identifica las piezas fabricadas en el color de acento. La suma comercial incluye alternativas de montaje que se entregan para escoger la adecuada, pero que no se instalan necesariamente de forma simultánea.
| Grupo | Piezas impresas incluidas |
|---|---|

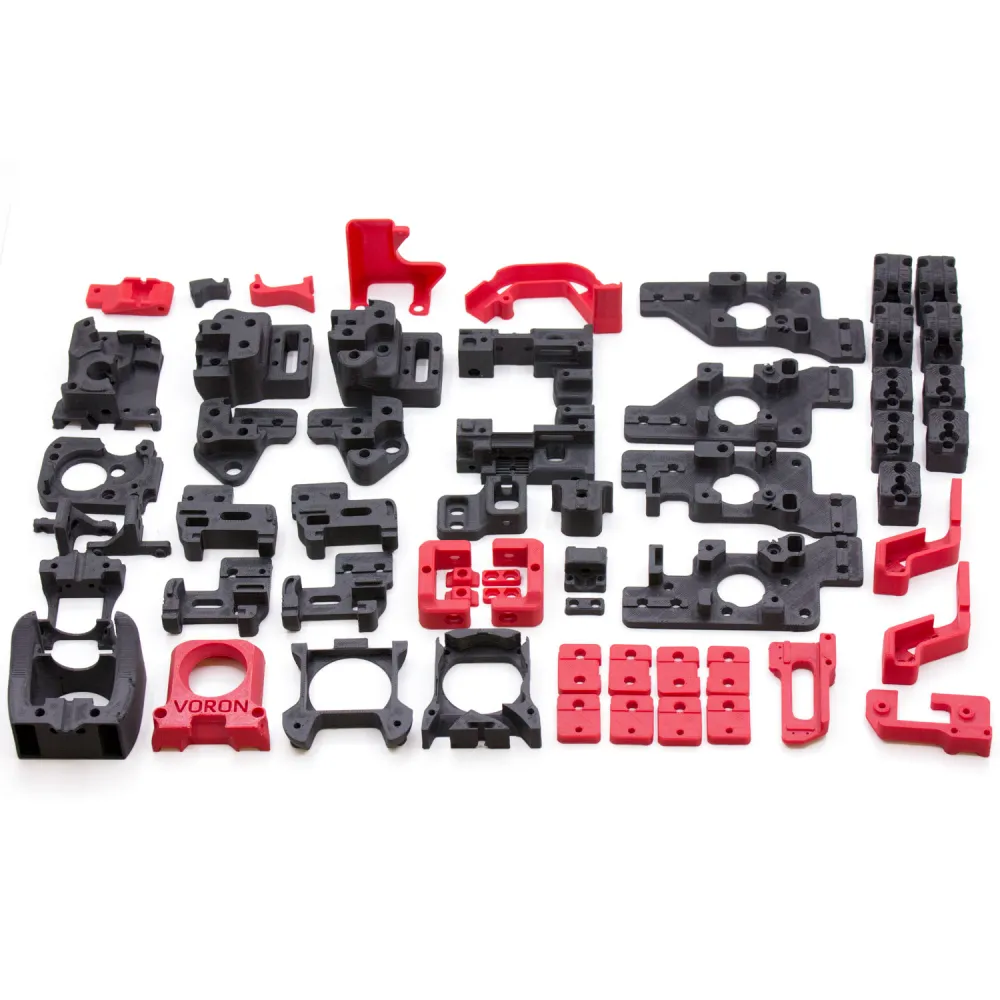

| Gantry, cadena Z y accionamientos A/B 23 piezas | [a] Z Belt Clip Lower ×4 y Upper ×4; Z Chain Bottom Anchor ×1; Z Chain Guide ×1; [a] Cable Cover ×1; [a] Z Chain Retainer Bracket ×2; A Drive Frame Lower/Upper ×1 de cada; B Drive Frame Lower/Upper ×1 de cada; [a] Tensioner Left/Right ×1 de cada; Front Idler Left/Right Lower/Upper ×1 de cada. |
| Carro X, Afterburner/Clockwork Direct y hotend 19 piezas | [a] Belt Clamp ×2; [a] Blower Housing Front; Blower Housing Rear; Hotend Fan Mount; Probe Retainer Bracket; X Carriage Frame Left/Right; X Carriage Pivot Block; [a] Connector Cover; [a] Guidler; [a] Latch; Chain Anchor Generic e Igus; Extruder Body; Extruder Motor Plate; Latch Shuttle; Printhead Front y Rear para el hotend elegido. |
| Uniones XY y endstops 8 piezas | [a] Endstop Pod Hall Effect y Microswitch; [a] XY Joint Cable Bridge Generic e Igus; XY Joint Left/Right Lower/Upper ×1 de cada. |
| Juntas Z 9 piezas | Z Joint Lower ×4; Z Joint Upper ×4 y Z Joint Upper Hall Effect ×1 como alternativa para el montaje Hall. |

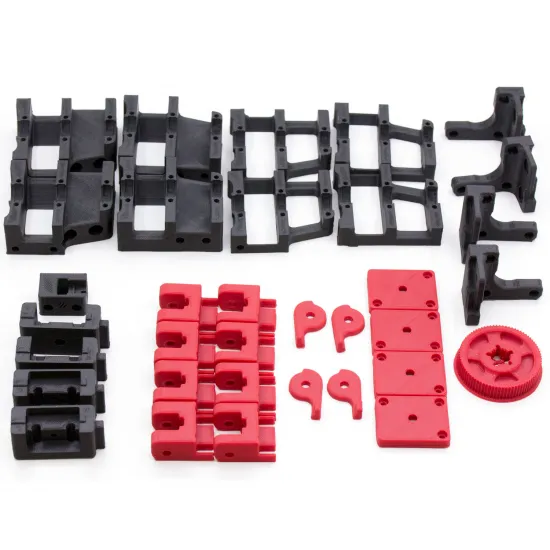

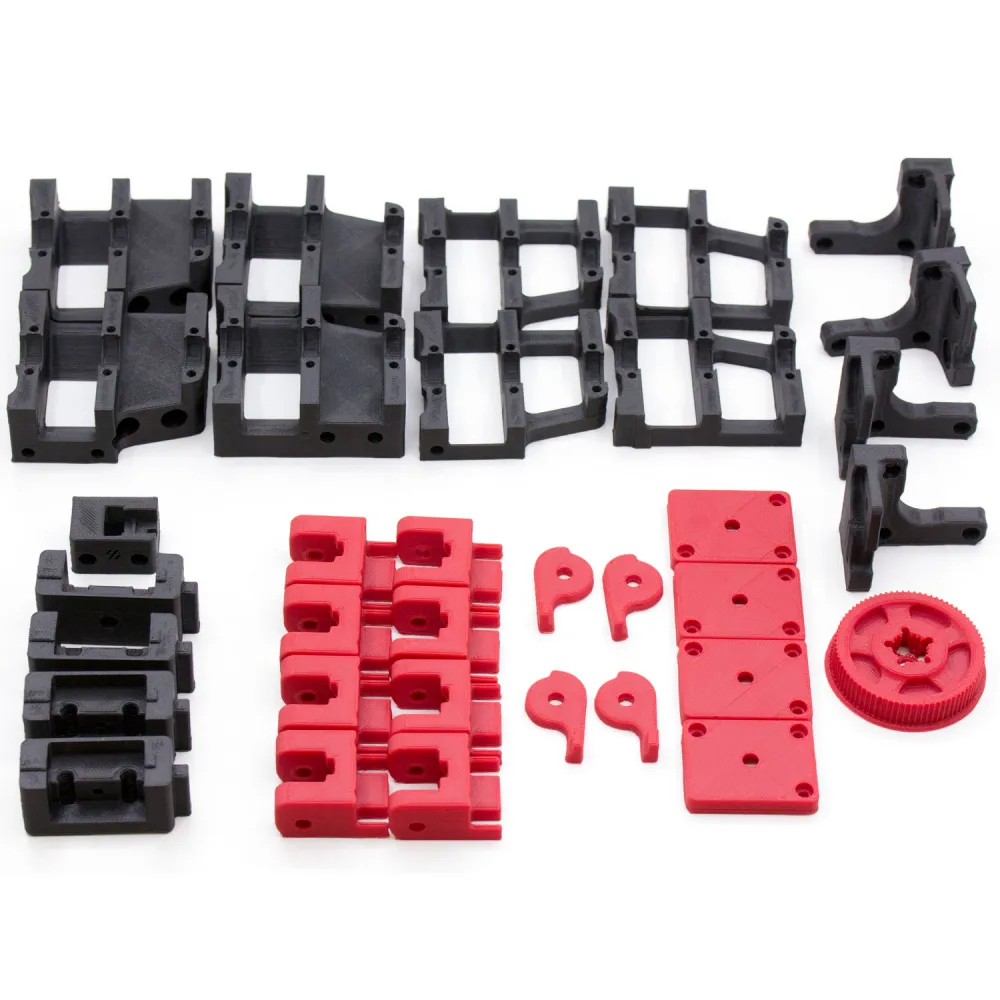

| Cuatro reducciones Z 21 piezas | [a] Belt Tensioner A ×2 y B ×2; [a] Stopgap 80T Hubbed Gear ×1; [a] Z Drive Baseplate A ×2 y B ×2; Z Drive Main A ×2 y B ×2; Z Drive Retainer A ×2 y B ×2; Z Motor Mount A ×2 y B ×2. |
| Final Z e idlers Z 13 piezas | Nozzle Probe ×1; [a] Z Tensioner de 6 mm ×4; [a] Z Tensioner de 9 mm ×4; Z Tensioner Bracket A ×2 y B ×2. |
Los pods Hall/microswitch, anclajes Generic/Igus, Z Joint Hall y tensores Z de 6/9 mm son alternativas para diferentes configuraciones. El manual r1 representa el sistema Z con correa de 9 mm. La pieza Stopgap 80T incluida pertenece a esta configuración histórica y no debe tratarse como sustituto universal de cualquier polea 80T.
Extrusión directa y selección de hotend
El juego base incorpora el extrusor directo Afterburner/Clockwork de Voron 2.4 r1. El selector permite escoger las dos piezas Printhead Front/Rear para V6, Dragon o Mosquito. No existe una opción Bowden activa en esta referencia.
Comprueba el hotend físico antes de elegir: compartir el aspecto o la familia V6 no garantiza la misma geometría, altura de boquilla, ventilación o fijación. La selección añade solo el soporte impreso; hotend, extrusor, motor, ventiladores, sonda y cableado no están incluidos.
Opciones por tamaño y accesorios impresos
| Opción | Contenido impreso | Comprobación necesaria |
|---|---|---|

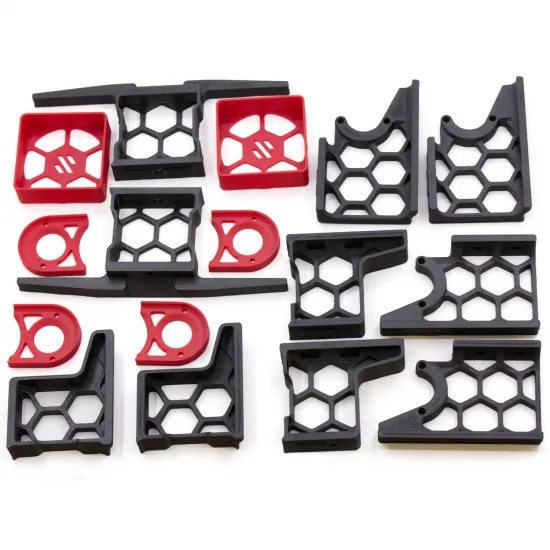

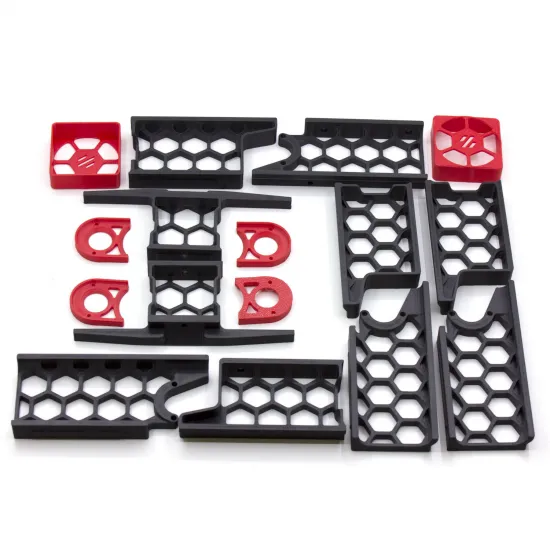

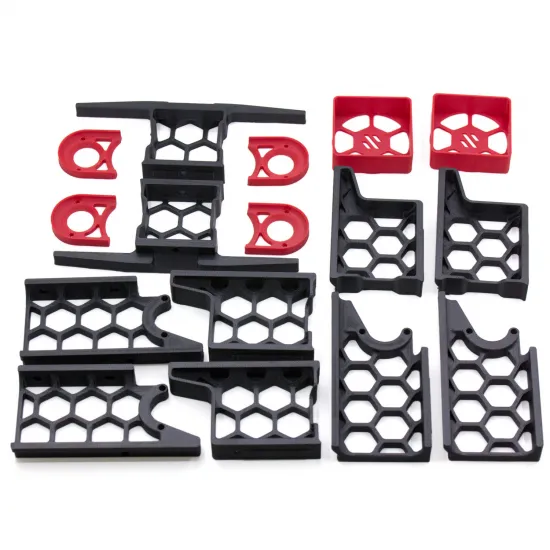

| Faldas 250/300/350 | 16 piezas para el tamaño elegido: insertos ciegos de ventilador, protectores de correa, soportes de ventilador y faldas delanteras, traseras y laterales. | Debe coincidir con el tamaño del bastidor. |

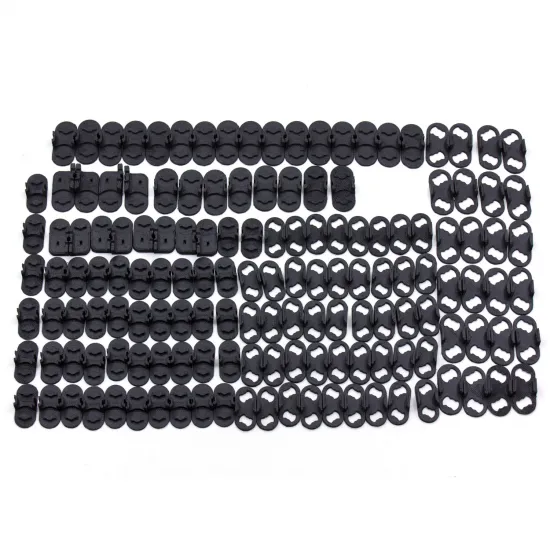

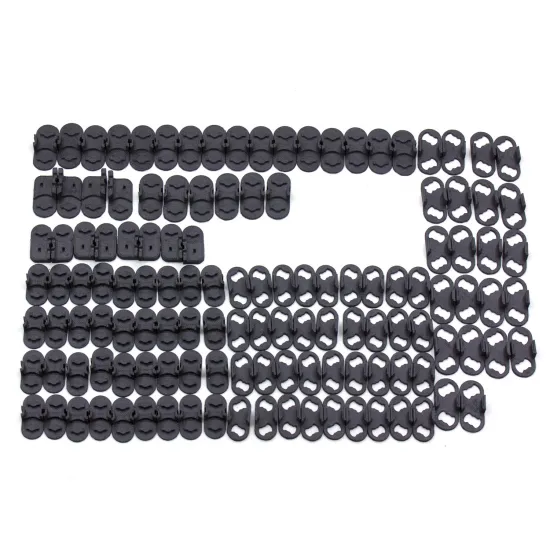

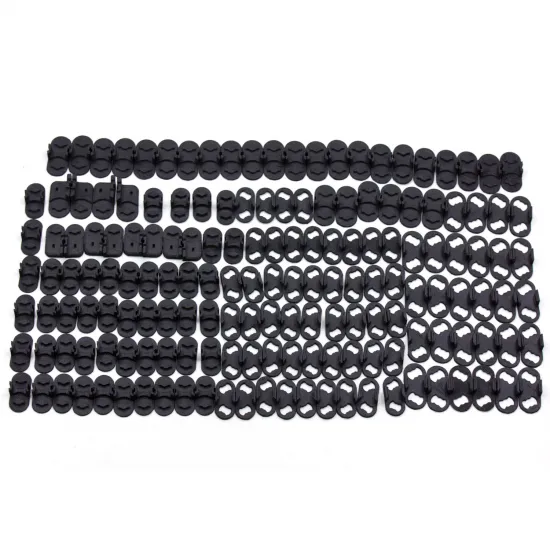

| ZipChain impresa | 64 piezas para 250, 74 para 300 u 82 para 350, entre extremos y eslabones XY/Z. | Elegir el tamaño correcto. Es una cadena impresa, no una cadena comercial Igus. |

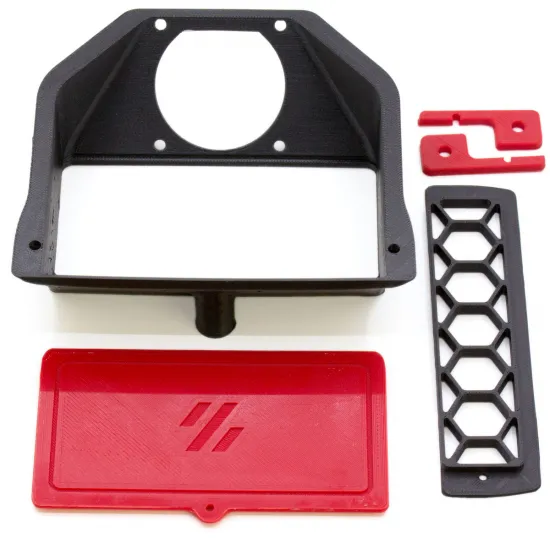

| Filtro de extracción | 5 piezas: dos soportes, tapa de acceso, rejilla y carcasa. | No incluye ventilador ni medio filtrante. |
| LCD Mini12864 | 4 piezas: bisagra, frontal, trasera y separador. | No incluye la pantalla; comprobar modelo y conectores. |

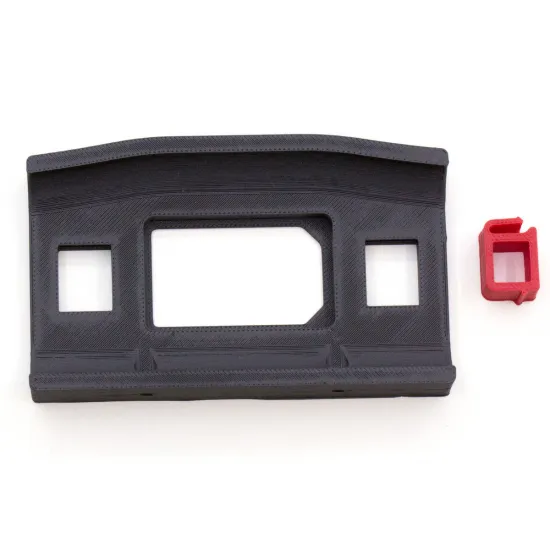

| Panel de entrada | 2 piezas en versión normal o para entrada de red filtrada. | No incluye conector, filtro, interruptor, fusible ni cableado. |

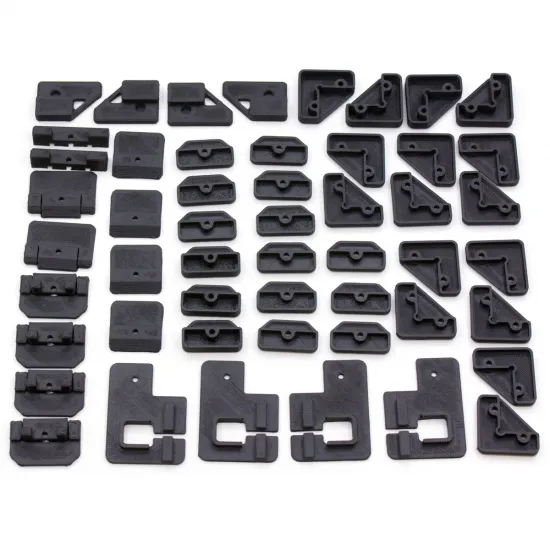

| Montaje de paneles | 51 piezas: clips inferiores, bisagras, clips de esquina y centrales de 3/6 mm, cubiertas de correa Z, bisagras de puerta, asas y cierres. | Confirmar espesor y disposición de los paneles. Paneles, imanes, espuma y tornillería no incluidos. |

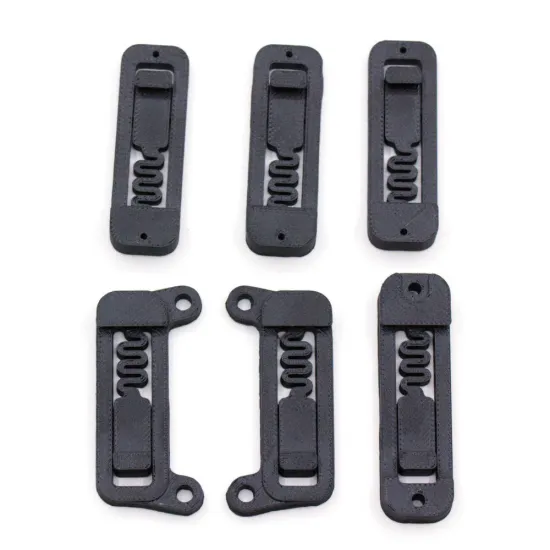

| Clips de soporte | 6 piezas confirmadas: LRS PSU Bracket Clip ×2, PCB DIN Clip ×3 y RS PSU Bracket Clip ×1. | Comprobar modelo y dimensiones reales de las fuentes y placas. |
| Bobina | Bowden Retainer y Spool Holder, 2 piezas. | No incluye tubo ni bobina. |
| Herramientas | 2 plantillas para marcar la cama y 2 guías de centrado de rail, 4 piezas. | Son útiles de montaje, no piezas permanentes de la impresora. |
Soportes de electrónica

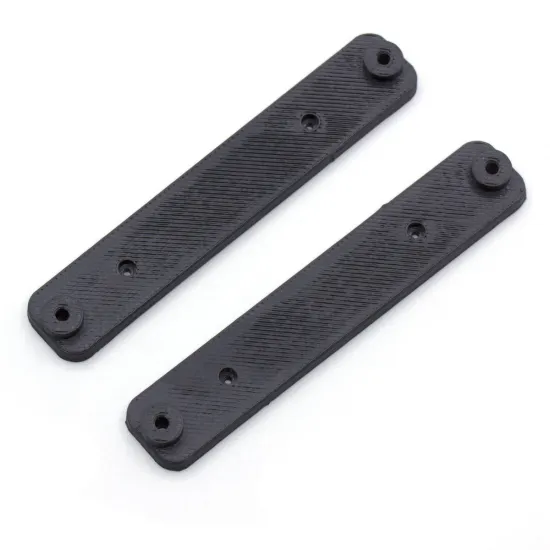

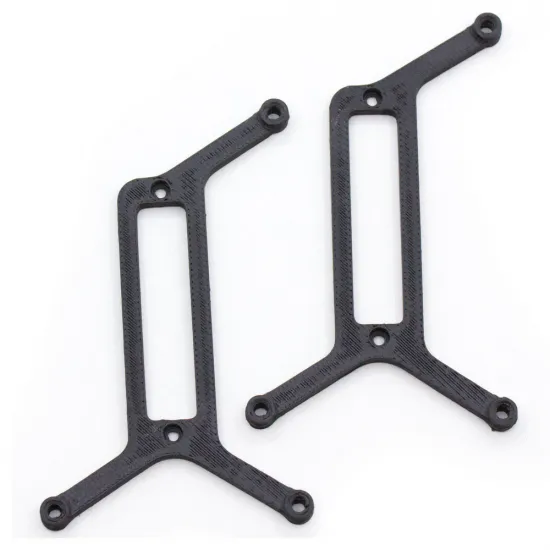

El selector ofrece soportes impresos para Duet/Duex, RAMPS, Raspberry Pi, SKR 1.3/1.4, SKR Mini E3, Spider y Octopus. Algunos son extras comerciales posteriores a la release r1. Un soporte compatible físicamente no valida el cableado, alimentación, firmware ni pinout de la placa.
La opción Duet/Duex añade 2 piezas; RAMPS, 2; Raspberry Pi, 1; SKR 1.3/1.4, 2; SKR Mini E3, 2; Spider, 1; y Octopus, 2. Si eliges soporte para BIGTREETECH Octopus V1.1 o FYSETC Spider V3.0, confirma primero la revisión física, los taladros y el espacio disponible.
Parámetros de fabricación
Las piezas se fabrican en ABS tomando como referencia los criterios oficiales de Voron para esta release: 0,2 mm de altura de capa, 0,4 mm de ancho de extrusión forzado, 40 % de relleno, 4 paredes y 5 capas sólidas superiores e inferiores. Se emplean patrones adecuados como Grid, Gyroid, Honeycomb, Triangle o Cubic y una orientación que no requiere soportes.
Como ocurre con cualquier conjunto funcional impreso, puede ser necesario retirar rebabas o realizar un ajuste ligero para que rodamientos, insertos y tornillería asienten correctamente. El montaje debe seguir el manual y el BOM de la revisión.
Compatibilidad y revisión
- Compatible con construcciones basadas en la etiqueta oficial V2.4r1 que mantengan su gantry, carro, extrusor, accionamientos Z y geometrías correspondientes.
- No es una actualización automática para Voron 2.4 r2. Si tu proyecto se basa en R2, utiliza el kit de piezas impresas para Voron 2.4 R2.
- Las faldas y la ZipChain deben coincidir con el tamaño 250, 300 o 350. Perfiles, paneles, correas y cableado también cambian con el tamaño, pero no forman parte de este producto.
- Elige V6, Dragon o Mosquito según el hotend real. No selecciones por parecido exterior.
- Hall/microswitch, Generic/Igus y tensores 6/9 mm son alternativas; sigue la documentación y el hardware instalados.
- Stealthburner, sondas distintas, toolboards CAN y mods comunitarios pueden requerir otros STL y comprobaciones de montaje, recorrido de cable y colisiones.
- La release, el BOM configurado y los archivos exactos prevalecen sobre cualquier compatibilidad general.
Puedes consultar los archivos oficiales e inmutables de Voron 2.4 r1. Si tu construcción utiliza otro commit o modificación, envíanos el enlace exacto antes de pedir.
Montaje y seguridad
- Lee el manual completo y verifica cada componente contra el BOM de tu máquina.
- El cableado de red debe realizarlo una persona competente. Fuente, estructura y cama deben conectarse a tierra y protegerse conforme al diseño y la normativa aplicable.
- No conectes tensión de red al lado de control de baja tensión de un SSR. Comprueba continuidad, polaridad y cableado con un multímetro antes de energizar.
- Ajusta el pin del final Z a la altura real de cama y superficie, evitando que el calor se transmita hasta su soporte.
- Antes del primer movimiento, comprueba finales de carrera, sentido de motores, termistores, calentadores, ventiladores y configuración de Klipper.
Kits personalizados
Si necesitas Voron 2.4 r2, Stealthburner, una sonda o toolboard concreta, otro mod o una combinación no incluida en el selector, escríbenos a info@hta3d.com. Indica tamaño, release o commit, hotend, extrusor, carro, sonda, electrónica, paneles y colores para que podamos revisar el alcance antes de presupuestarlo.
Es para ti si
- Estás construyendo, reparando o conservando una Voron 2.4 r1 identificada.
- Quieres un conjunto funcional de ABS con color de acento y extras seleccionables.
- Puedes confirmar tamaño, hotend, electrónica y configuración antes de pedir.
No es para ti si
- Buscas una impresora completa o un kit con mecánica, electrónica y tornillería.
- Tu máquina es Voron 2.4 r2, Trident o utiliza Stealthburner/mods sin comparar los STL.
- No conoces la revisión y pretendes elegir las piezas solo por su apariencia.
- Necesitas una fecha de entrega cerrada sin consultar antes la cola de fabricación.
Fabricación bajo pedido: el plazo depende de la cola de impresión y de las opciones seleccionadas. Si tienes una fecha límite, consúltanos antes de realizar el pedido.
