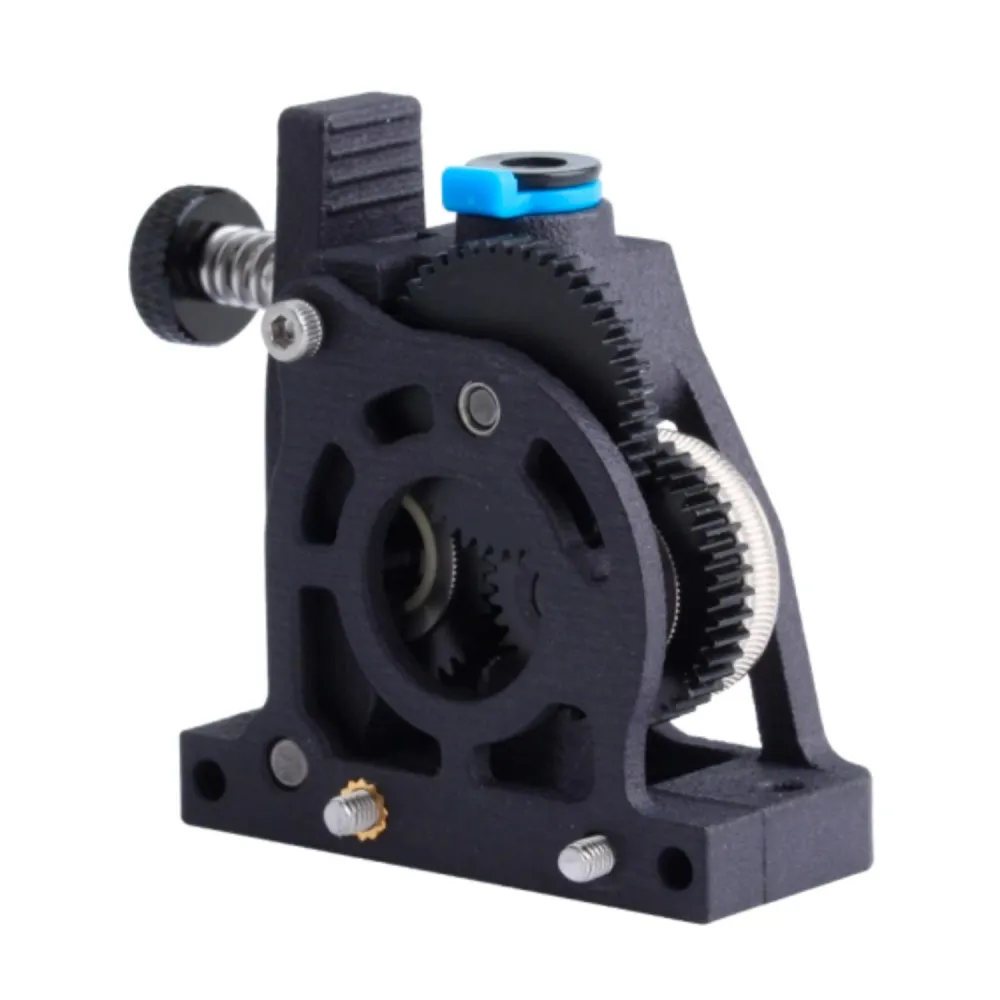

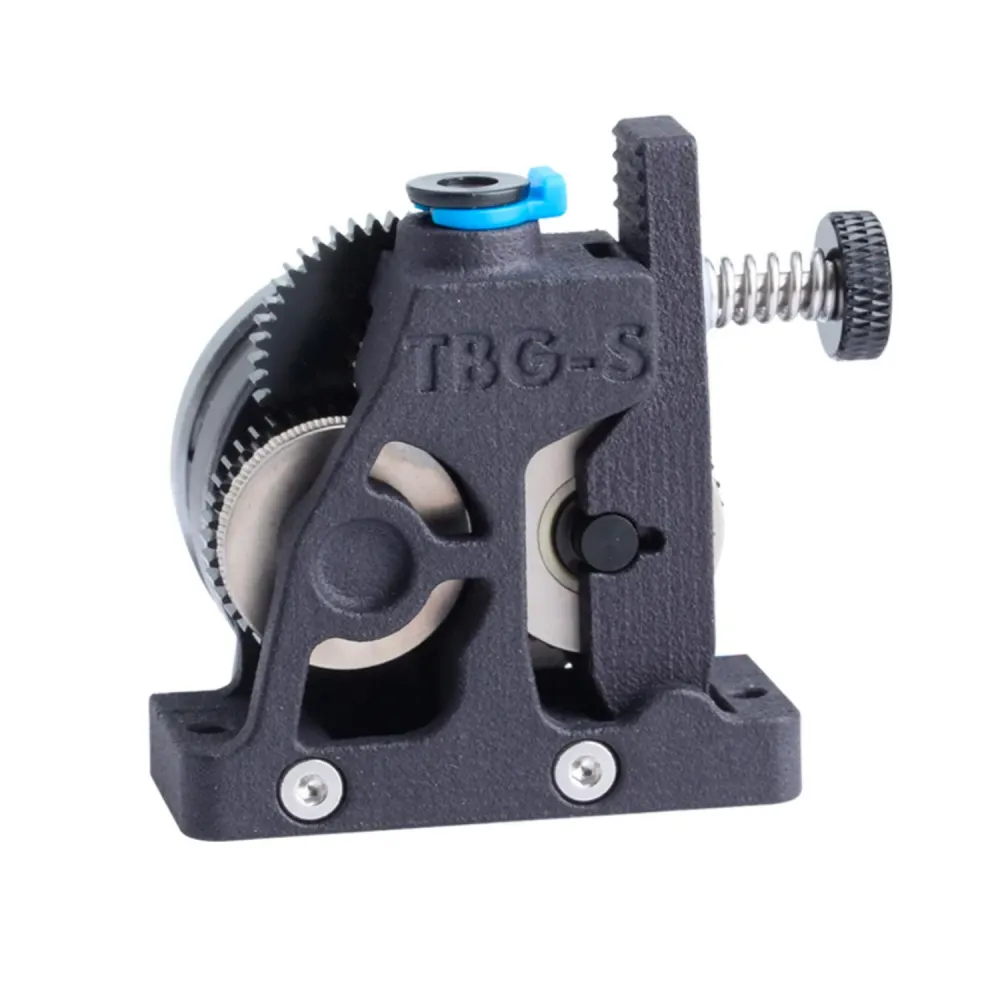

El Trianglelab TBG-S es un extrusor reductor para filamento de 1,75 mm que combina dos puntos de arrastre con ruedas grandes y un tensor ajustable. Está pensado para proyectos en los que interesa controlar bien la presión sobre el filamento y escoger por separado el motor, el soporte y el hotend. Esta referencia se suministra sin motor.
Cómo trabaja el TBG-S

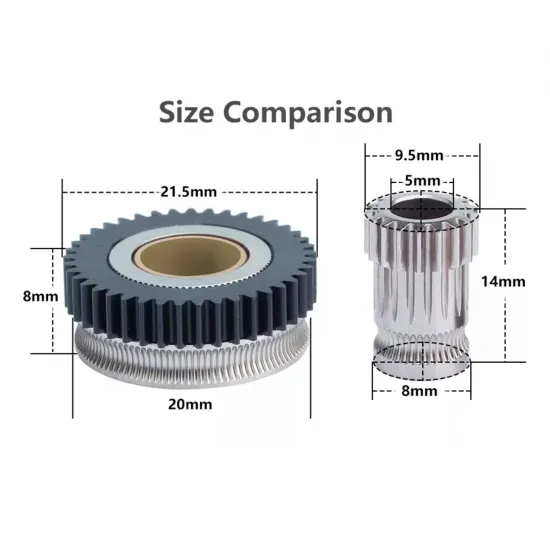

Las ruedas de arrastre actúan sobre ambos lados del filamento. Su tamaño ofrece una zona de contacto amplia y el tensor permite adaptar el apriete al material: suficiente para que no patine, sin deformarlo innecesariamente. El conjunto utiliza una transmisión de engranajes; por eso el giro del motor no equivale directamente al avance del filamento. La carcasa es compacta y deja elegir una disposición Bowden o de accionamiento directo siempre que el montaje y el recorrido del filamento se hayan diseñado para ella.
- Filamento: 1,75 mm; adecuado para probar materiales rígidos y flexibles con los ajustes correspondientes de tensión, temperatura, velocidad y retracción.

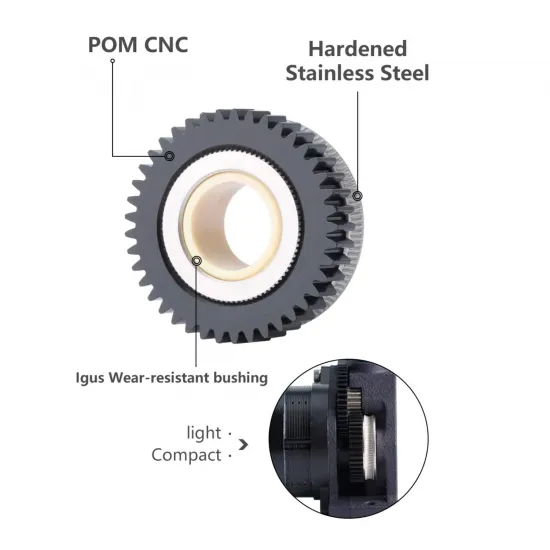

- Tracción: dos ruedas de contacto con presión ajustable. Las ruedas y piezas de transmisión se describen en nuestra referencia como acero inoxidable endurecido y POM.
- Carcasa: componentes impresos en PETG con fibra de vidrio según la especificación de esta referencia; no sustituye la comprobación de temperatura y espacio disponible en el cabezal.
- Motor: no incluido. Se requiere un modelo redondo de unos 36 mm con piñón de 10 dientes y geometría de fijación y engrane apropiadas.
Motor, soporte y hotend: comprueba el conjunto
Para completar el extrusor puedes valorar nuestro motor redondo de 36 mm con piñón de 10 dientes, solo después de comprobar el perfil y la posición axial del piñón, la distancia entre engranajes, los orificios de fijación, la holgura disponible y la corriente admitida por tu controlador. Que coincidan el diámetro del motor y el número de dientes no garantiza por sí solo que engrane correctamente. El motor, el hotend y un soporte para la impresora no forman parte de este artículo.
El TBG-S se puede plantear en una conversión Bowden o direct drive, pero necesita un soporte específico, una entrada y salida de filamento alineadas y espacio para motor, racor y mantenimiento. No es un recambio directo universal de los extrusores de Ender, Prusa, Voron u otras máquinas. Si el cabezal ya usa un hotend V6, Dragon u otro formato, comprueba el soporte y el guiado entre extrusor y disipador: compartir hotend no demuestra que este cuerpo encaje. La temperatura máxima y el caudal de impresión dependen del hotend instalado, no del TBG-S por sí solo.
Montaje y primera puesta a punto
- Con la máquina apagada, presenta el motor y comprueba que el piñón engrana sin puntos duros, presión lateral ni holgura excesiva. Verifica también sus parejas de bobina, el conector y la corriente configurada para el driver.
- Fija el extrusor en un soporte preparado para el TBG-S. Asegura un recorrido corto y sin escalones entre la salida del extrusor y la entrada del hotend, especialmente si vas a imprimir filamentos flexibles.
- Introduce filamento de 1,75 mm y ajusta el tensor de forma progresiva. Si patina, revisa también obstrucción, temperatura y velocidad antes de apretarlo más; si el filamento sale marcado o aplastado, reduce presión.
- Con el hotend a temperatura adecuada para el material, realiza una extrusión lenta, verifica el sentido de giro y mide la longitud realmente alimentada. Repite la medición tras cualquier cambio de motor, rueda o micropasos.
Configuración en Marlin y Klipper
Marlin: configura el tipo de driver, los micropasos y la corriente según el motor y la placa. Mide la extrusión real y ajusta los pasos del extrusor con M92 E...; como corrección, pasos_nuevos = pasos_actuales × longitud_solicitada / longitud_real. Guarda con M500 únicamente si tu firmware tiene EEPROM habilitada. Comprueba después retracción y Linear Advance, si lo utilizas.
Klipper: configura el motor y su driver en la sección [extruder], calienta el hotend y mide una extrusión lenta. Corrige rotation_distance mediante valor_nuevo = valor_anterior × longitud_real / longitud_solicitada. No copies de otra variante TBG una relación de engranajes o una distancia de rotación: si se define gear_ratio, debe basarse en el tren de engranajes verificado y no duplicarse en rotation_distance. Ajusta pressure_advance después de calibrar el avance.
¿Es para ti?
Sí, si quieres construir o adaptar un cabezal de 1,75 mm con doble arrastre y puedes elegir y verificar motor, soporte y guiado del filamento. No, si buscas un conjunto listo para atornillar a una impresora concreta, un hotend incluido o cifras de calibración que puedas copiar sin medir tu montaje.
Contenido: extrusor Trianglelab TBG-S de esta referencia, sin motor. El motor, el hotend y el soporte de la impresora se seleccionan por separado.
