- Stock: 27
- Modelo: Fusible-1808FastBlow

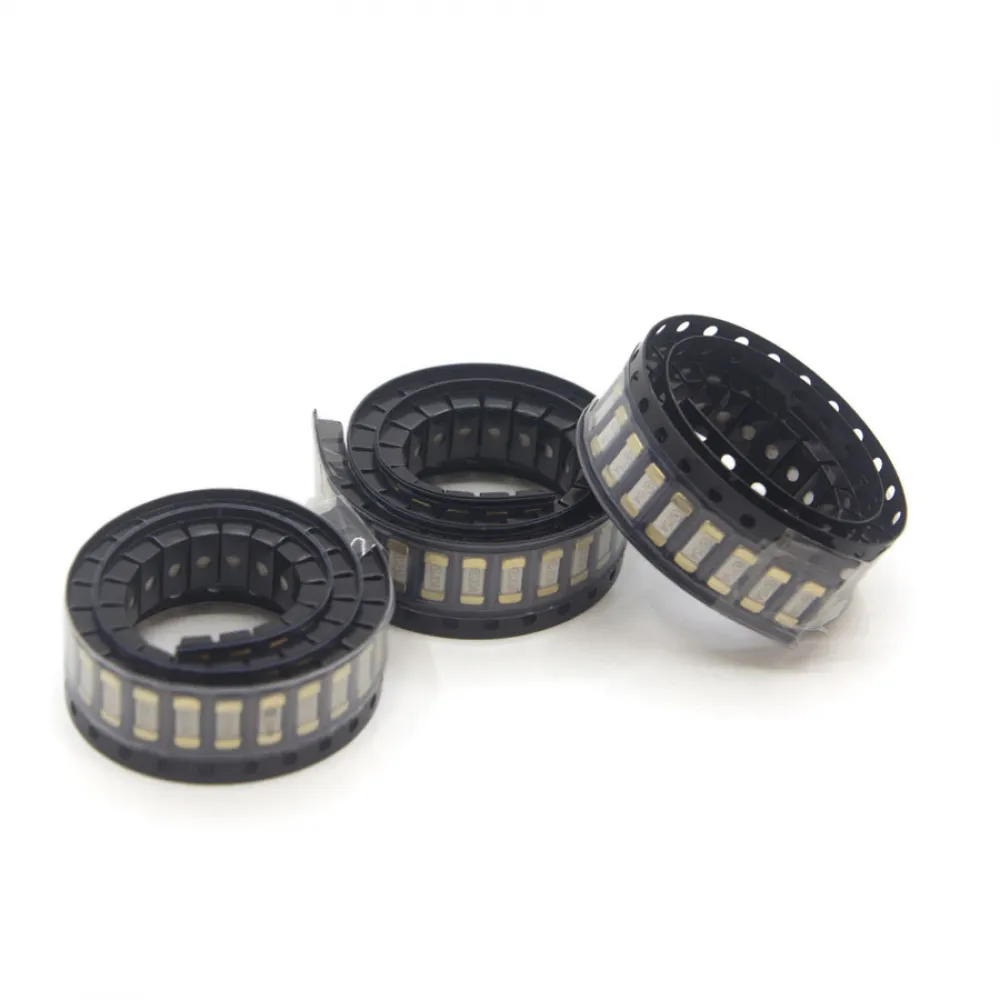

Fusible rápido de montaje superficial en formato SMD 1808, disponible en 10 A, 15 A y 20 A. Puede utilizarse para reparar placas y circuitos que empleen este mismo encapsulado, corriente nominal y característica de actuación.
Las variantes de 10 A y 15 A permiten reemplazar los fusibles correspondientes de la placa BIGTREETECH SKR 2. La elección debe realizarse según la posición y la especificación original del circuito: no debe instalarse un fusible de mayor corriente como forma de evitar que vuelva a abrirse.
Características principales
- Tipo: fusible rápido.
- Formato: SMD 1808.
- Montaje mediante soldadura superficial.
- Corrientes disponibles: 10 A, 15 A y 20 A.
- Una unidad por pedido.
- Compatible como recambio con la SKR 2 cuando se selecciona la corriente correspondiente a la posición original.
Selección para BIGTREETECH SKR 2
Según el esquema eléctrico oficial de BIGTREETECH, la SKR 2 incorpora las siguientes posiciones:
| Posición en SKR 2 | Corriente indicada | Rama del circuito |
|---|---|---|
| F2 | 10 A | Alimentación VMOT |
| F4 | 15 A | Alimentación VBED de la cama caliente |
La variante de 20 A no corresponde a las posiciones F2 o F4 identificadas en el esquema oficial de la SKR 2. Solo debe utilizarse en un circuito cuya documentación especifique expresamente un fusible rápido SMD 1808 de 20 A.
Puede utilizarse como recambio para nuestra placa BIGTREETECH SKR 2, seleccionando 10 A para F2 o 15 A para F4.
Antes de sustituir un fusible
Un fusible abierto suele indicar que se ha producido una sobrecarga, un cortocircuito, una conexión incorrecta o un fallo en algún componente. No debe sustituirse sin investigar previamente la causa, ya que el fusible nuevo podría volver a abrirse o podrían producirse daños adicionales.
- Desconecte completamente la alimentación y el USB.
- Identifique la posición y corriente del fusible original.
- Compruebe si existen cortocircuitos en calefactores, motores, ventiladores, cableado y salidas MOSFET.
- Verifique la polaridad y el estado de los conectores.
- Utilice únicamente la corriente indicada por el fabricante del circuito.
Compatibilidad
El formato 1808 y la corriente nominal no garantizan por sí solos la compatibilidad con cualquier placa. También deben coincidir la característica rápida, la tensión nominal requerida, la capacidad de interrupción y las condiciones de trabajo del circuito.
La tensión nominal y la capacidad de interrupción de estas variantes no están indicadas en la información disponible. Para aplicaciones distintas de la SKR 2, deberán verificarse antes de utilizar el fusible como recambio.
Instalación
La sustitución requiere desoldar el fusible anterior y soldar el nuevo componente SMD sin dañar las pistas ni los elementos cercanos. Se recomienda utilizar herramientas adecuadas y contar con experiencia en reparación electrónica.
No puentee nunca el fusible con estaño, cable u otro conductor. Un puente elimina la protección prevista por el circuito y puede provocar daños graves, sobrecalentamiento o incendio.
Contenido
- 1 × fusible rápido SMD 1808 en la corriente seleccionada.
