- Stock: En Stock
- Modelo: Prusa i3

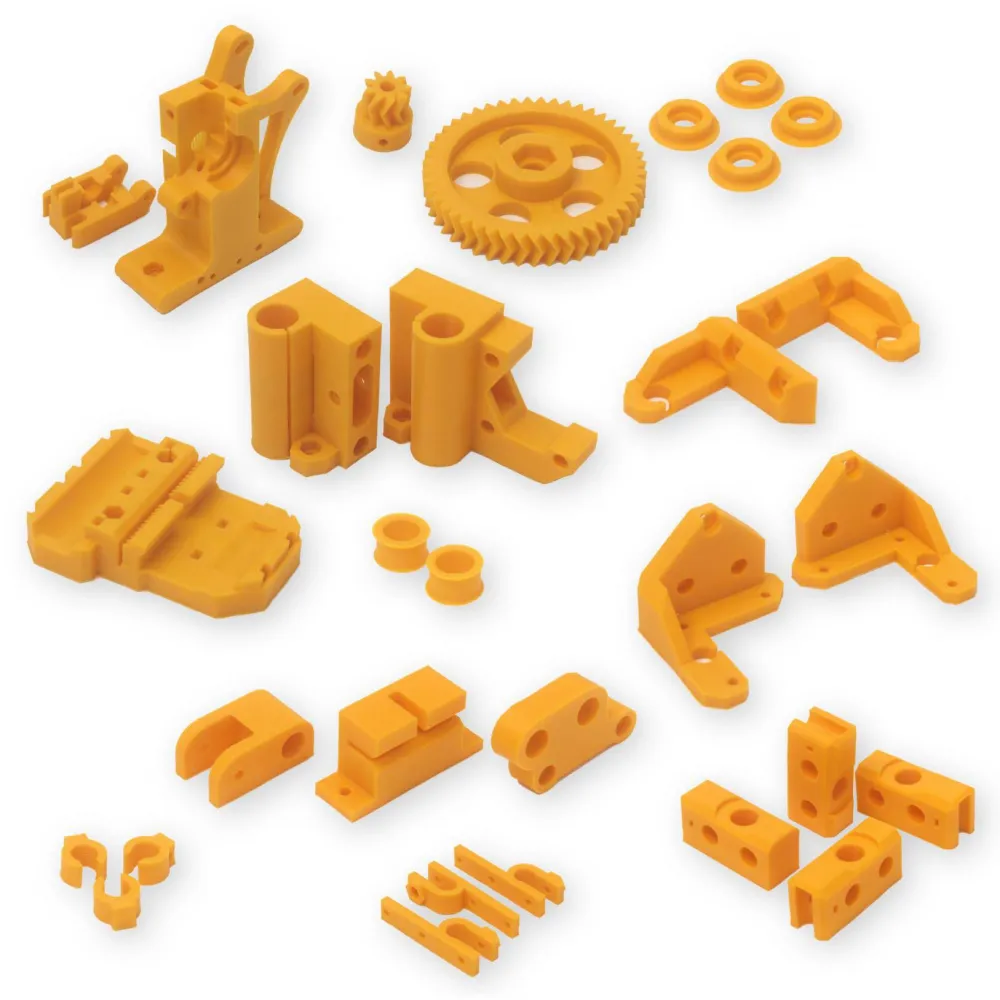

Juego de piezas impresas para montar, reparar o recuperar una Prusa i3 RepRap clásica. El conjunto conserva la arquitectura histórica del diseño de Josef Prusa e incorpora piezas adaptadas para transmisión mediante correa GT2 y un extrusor engranado tipo Wade con montaje de hotend groove mount.
Contenido del kit
Extrusor
- Cuerpo del extrusor engranado tipo Wade.
- Idler o pieza tensora del filamento.
- Engranaje grande y piñón pequeño impresos.
Eje X
- Carro del eje X.
- Extremo X para el motor.
- Extremo X para la polea o tensor.
Eje Y
- Soporte del motor Y.
- Soporte y tensor de la correa.
- Cuatro esquinas del bastidor inferior.
Eje Z y elementos auxiliares
- Soportes superiores e inferiores del eje Z.
- Soportes para finales de carrera en las variantes incluidas.
- Piezas impresas para poleas con rodamientos 623ZZ.
Las fotografías muestran dos construcciones de polea: el modelo clásico de dos mitades, que debe unirse correctamente, y el modelo de una pieza donde el rodamiento encaja a presión. Comprueba el contenido de la partida si necesitas una variante o cantidad concreta de las piezas pequeñas.
Qué necesitas comprobar
La denominación Prusa i3 se utilizó para numerosas máquinas comunitarias con diferencias importantes. Incluso los diseños clásicos pueden cambiar entre bastidor de placa única, marco tipo caja y otras derivaciones. Antes de comprar, compara:
- Tipo, espesor y puntos de fijación del bastidor.
- Diámetro y separación de las varillas lisas.
- Husillos o varillas roscadas Z y geometría de sus tuercas.
- Rodamientos lineales, carro X y su forma de sujeción.
- Correa GT2, anchura de 6 mm, anclajes y alineación.
- Motores, poleas, finales de carrera y tornillería.
- Diámetro de filamento, cuerpo del extrusor y montaje groove mount del hotend.
Si necesitas una versión concreta del extrusor para filamento de 1,75 o 3 mm, consúltanos antes de pedir: la opción no está identificada de forma separada en la ficha actual.
No incluye
Este artículo contiene las piezas impresas. No incluye marco, varillas, husillos, motores, rodamientos, correas, poleas motrices, tornillería, cama, electrónica, fuente, cableado, hotend ni ventiladores salvo que una opción comercial indique expresamente lo contrario.
El color mostrado es ilustrativo y puede variar según disponibilidad. El material de impresión tampoco debe deducirse por el color de las fotografías.
Montaje de las piezas
- Inserta tuercas y rodamientos de forma progresiva, apoyando la pieza cerca del alojamiento.
- No fuerces una varilla o rodamiento si el diámetro o la alineación no coinciden.
- Aprieta los tornillos gradualmente para no abrir las capas impresas.
- Alinea poleas y correa antes de aplicar tensión.
- Comprueba que las poleas 623ZZ giran libremente y que sus mitades quedan bien unidas.
- Verifica manualmente todo el recorrido de los ejes antes de alimentar los motores.
Es para ti si
- Estás restaurando o construyendo una Prusa i3 RepRap de arquitectura clásica.
- Puedes comparar el kit con los planos, fotografías o piezas de tu revisión.
- Quieres un conjunto preparado para transmisión GT2 y un extrusor engranado tradicional.
No es para ti si
- Buscas piezas para una Original Prusa moderna o un Nextruder.
- Tu máquina es P3Steel, marco de madera u otra derivada con piezas específicas.
- Necesitas un kit mecánico completo con rodamientos, tornillería, motores y electrónica.
Para completar las poleas impresas puedes utilizar el rodamiento 623ZZ de 3 × 10 × 4 mm. Para una transmisión clásica que especifique ese formato está disponible la correa GT2 abierta de 6 mm. Confirma siempre las cantidades y longitudes necesarias en el diseño exacto de tu máquina.
Como referencia histórica y de montaje puede consultarse la documentación comunitaria de la Prusa i3 en RepRap.
