- Stock: 999
- Modelo: PrintedParts-VoronTrident
Modelo:
VORON 0.1
VORON 0.2
VORON Trident
VORON Trident r1
VORON 2.4 r1
VORON 2.4 r2
Extrusor Stealthburner Beta
Kit configurable de piezas impresas en ABS para construir, mantener o reparar una Voron Trident basada en la release original de 2021. HTA3D fabrica las piezas bajo pedido, con cuerpo principal negro y color de acento seleccionable. El conjunto común incluye 48 piezas del gantry, eje X y ensamblaje Z; debes añadir la configuración Direct o Bowden y puedes completar el pedido con faldas, filtro, montaje de paneles, soportes electrónicos, bobina y herramientas.
Identificación de la revisión: esta referencia corresponde a la primera release completa de Voron Trident, publicada en agosto de 2021. No es Trident r1 ni r2. Sigue siendo apropiada para una máquina construida con esos archivos, una reparación compatible o determinados proyectos de conversión desde Voron 1.8, pero no deben mezclarse piezas entre revisiones únicamente por su parecido.
Qué estás comprando
Este producto suministra piezas impresas en ABS, no una impresora completa. No incluye perfiles, paneles, guías lineales, rodamientos, correas, poleas, tornillería, motores, electrónica, cableado, ventiladores, hotend, extrusor, sonda ni tubo Bowden, salvo que una opción indique expresamente lo contrario. Elegir un hotend o una controladora añade únicamente las piezas impresas con la geometría de montaje correspondiente.
| Característica | Detalle |
|---|---|
| Revisión | Voron Trident, release original completa de 2021 |
| Material | ABS |
| Color principal | Negro |
| Color de acento | Rojo, negro, gris, amarillo, naranja, azul, plata o verde, según selección |
| Contenido común | 48 piezas antes de añadir Direct o Bowden |
| Tamaños contemplados | 250, 300 y 350 mm; afecta especialmente a la opción de faldas y al BOM de la máquina |
| Fabricación | Bajo pedido; el plazo depende de las opciones y de la cola de impresión |

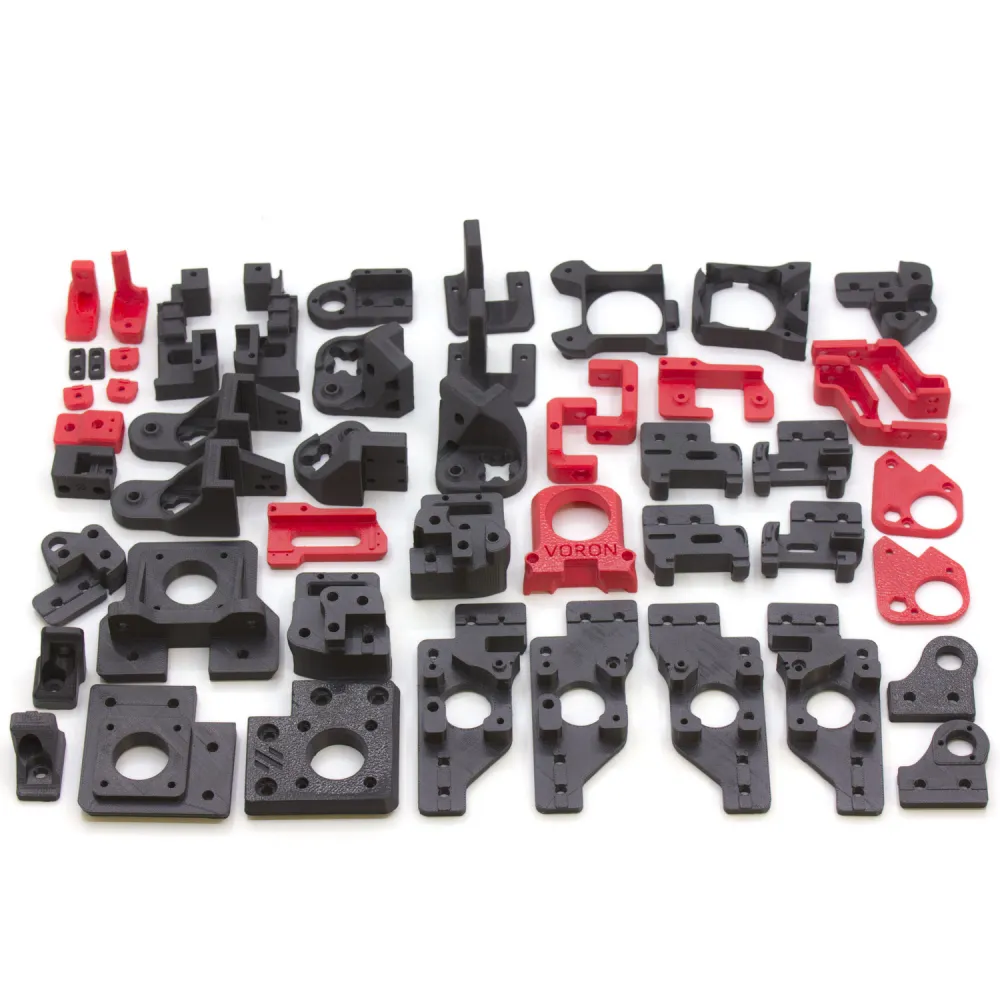

Contenido común: 48 piezas
La marca [a] identifica las piezas fabricadas en el color de acento elegido. El kit incorpora varias alternativas de sonda, final de carrera y anclaje de cadena para poder escoger la que corresponda durante el montaje; no todas se utilizan simultáneamente.
| Grupo | Piezas incluidas | Cantidad física |
|---|---|---|
| Accionamientos A/B | [a] Wire Cover ×1; [a] Y Endstop Bumper ×1; [a] Y Endstop Housing ×1; A Drive Frame Lower/Upper ×1 de cada; B Drive Frame Lower/Upper ×1 de cada. | 7 |
| Idlers delanteros | [a] Tensioner Left ×1; [a] Tensioner Right ×1; Front Idler A ×2; Front Idler B ×2. | 6 |
| Carro X y ventilación | [a] Blower Housing Front ×1; Blower Housing Rear ×1; Hotend Fan Mount ×1; Probe Retainer Bracket ×1; Probe Retainer Bracket 9 mm ×1; X Carriage Frame Left/Right ×1 de cada. | 7 |
| Uniones XY MGN12 | [a] Endstop Pod Hall Effect ×1; [a] Endstop Pod Microswitch ×1; [a] XY Joint Cable Bridge 2 Hole ×1; [a] XY Joint Cable Bridge 3 Hole ×1; XY Joint Left/Right Lower/Upper MGN12 ×1 de cada. | 8 |
| Ensamblaje Z | [a] Z Carriage Left/Right ×1 de cada; [a] Z Rail Stop ×3; Nozzle Probe ×1; Z Bed Left/Rear/Right ×1 de cada; Z Cable Chain Mount 2/3 Hole ×1 de cada; Z Carriage Left/Right ×1 de cada; Z Carriage Rear 2/3 Hole ×1 de cada; Z Rear Extrusion Bracket Left/Right ×1 de cada; Z Stepper Left/Rear/Right ×1 de cada. | 20 |
Soportes de sonda confirmados: se incluyen tanto la versión estándar como la de 9 mm. Escoge la que corresponda a tu sensor y a los archivos de montaje; instalar ambas no aporta una doble sujeción.
Configuración obligatoria de extrusión y hotend
Debes elegir Direct o Bowden y la geometría de hotend. La selección añade piezas impresas, pero no incluye el propio hotend, extrusor, motor, racores, ventiladores, sonda o electrónica.
| Configuración | Contenido añadido | Total añadido |
|---|---|---|

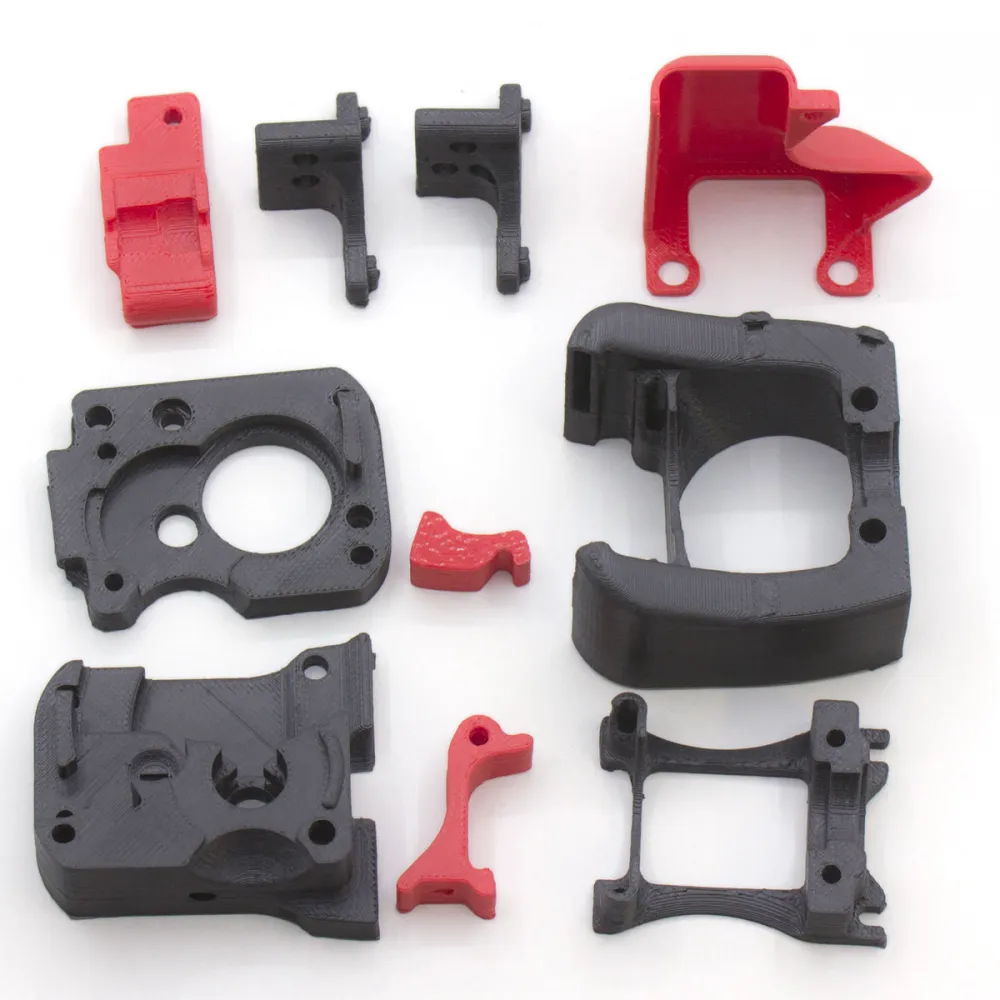

| Direct | [a] Connector Cover, [a] Guidler, [a] Latch y [a] Latch Shuttle; Chain Anchor 2 Hole y 3 Hole; Extruder Body; Extruder Motor Plate; Printhead Front y Rear para el hotend seleccionado. | 10 piezas |
| Bowden | Bowden Module Front; Bowden Module Rear para cadena 10 × 11 y variante Igus; BSP Adapter; TL Collet Adapter; Printhead Front y Rear para el hotend seleccionado. | 7 piezas |
| Hotends disponibles | Dragon, Dragonfly BMO, Dragonfly BMS, V6 o Mosquito. | Una pareja frontal/trasera dentro del total anterior |
La release original utiliza la generación Afterburner/Clockwork representada en las fotografías. No debe confundirse con Stealthburner ni con un cabezal modificado posteriormente. Aunque dos hotends se anuncien como compatibles con V6 o Dragon, comprueba siempre la geometría concreta, la altura de boquilla y el frontal/trasera necesarios.
Opciones impresas disponibles
| Opción | Contenido | Comprobación necesaria |
|---|---|---|

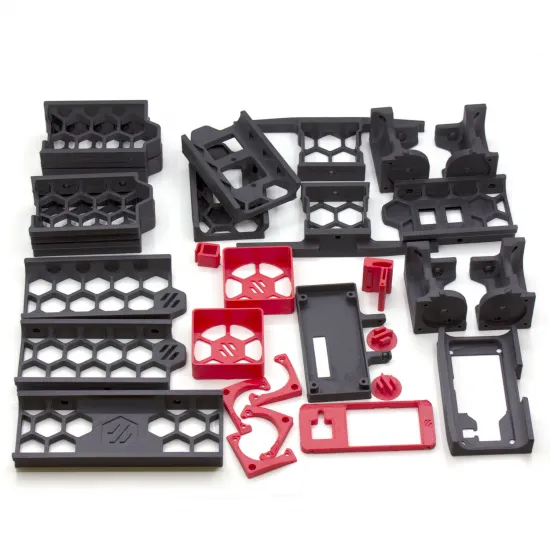

| Faldas 250/300/350 | Piezas comunes de esquinas, ventilación, Keystone, Mini12864 y entrada de red, más Front Skirt A/B, Rear Center Skirt y dos Side Skirt A/B del tamaño elegido. | Seleccionar el tamaño exacto y comprobar pantalla, ventiladores y entrada de red. |
| Filtro de extracción | [a] Exhaust Filter Mount ×2, [a] Filter Access Cover, Exhaust Filter Grill y Exhaust Filter Housing. | No incluye ventilador ni material filtrante. |

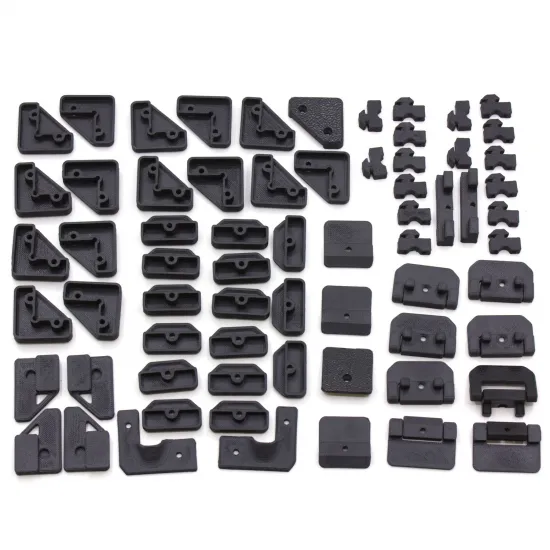

| Montaje de paneles | Bottom Panel Clip ×4, Bottom Panel Hinge ×2, clips de esquina de 4/6 mm ×8, soportes de deck de 3/4 mm ×8, clips intermedios de 4 mm ×7 y 6 mm ×8, y Wire Corner Left/Right. | Los paneles y la espuma no están incluidos. Elegir las piezas adecuadas al espesor real. |
| Clips y soportes | Cable Frame Anchor ×6, DIN Center Support ×2, DIN Frame Mount ×4, LRS PSU Bracket ×2, PCB DIN Clip V2 ×5, PSU Stabilizer 50 mm, Raspberry Pi Bracket y RS-25 PSU Bracket. | Confirmar fuente, Raspberry Pi, carril DIN y dimensiones de la electrónica. |
| Soporte de controladora | BTT MOT EXP ×1 o set de dos piezas para Duet2/Duet3 Mini 5, GTR, Octopus, SKR inline, SKR Pro o Spider, según selección. | La placa y su revisión deben coincidir físicamente. El soporte no confirma pinout, firmware ni capacidad eléctrica. |
| Bobina | Bowden Retainer y Spool Holder. | No incluye bobina ni tubo. |
| Herramientas | Guías de taladro de 10 y 140 mm, separadores de alineación Y de 110 mm ×2, útil de poleas AB, guías MGN9 ×2 y MGN12 ×2. | Son útiles de montaje; no permanecen instalados en la impresora. |
Las opciones de soporte permiten relacionar el kit con placas como la BIGTREETECH Octopus V1.1 o la FYSETC Spider V3.0. Comprueba siempre el patrón de montaje de la revisión física que vayas a utilizar.
Parámetros de fabricación
Las piezas se fabrican en ABS tomando como referencia las indicaciones oficiales de Voron para esta release: 0,2 mm de altura de capa, 0,4 mm de ancho de extrusión forzado, 40 % de relleno, 4 paredes y 5 capas sólidas superiores e inferiores. Los patrones recomendados incluyen grid, gyroid, honeycomb, triangle y cubic. La geometría está diseñada para imprimirse sin soportes cuando se orienta correctamente.
Compatibilidad y elección de revisión
- Compatible con construcciones basadas en la release original Voron Trident de 2021, siempre que se mantengan su carro, gantry, Z, cadena y cabezal correspondientes.
- Trident r1 modificó piezas funcionales importantes, incluidas partes de los accionamientos A/B, idlers, uniones XY, carro X, cama Z y paneles. Para esa revisión consulta el kit de piezas impresas para Voron Trident r1.
- Trident r2 incorpora cambios adicionales y tampoco debe darse por compatible automáticamente con este juego.
- El tamaño 250/300/350 determina las faldas y numerosos elementos no incluidos, como perfiles, paneles, correas y cableado.
- Las opciones Hall/microswitch, cadena de 2/3 orificios, soportes de sonda y adaptadores Bowden se suministran para escoger la variante necesaria; revisa el manual antes de instalar.
- Una modificación comunitaria, sonda diferente, placa CAN o cabezal moderno puede requerir piezas nuevas. Compara STL, fijaciones, recorridos y posibles colisiones.
- El BOM configurado para tu máquina, el manual y la revisión exacta de los archivos prevalecen sobre cualquier lista general.
Puedes consultar los archivos oficiales de la release original Voron Trident. Si estás trabajando con otra revisión, indícanos el enlace o commit exacto antes de pedir.
Kits personalizados
Si necesitas Trident r2, Stealthburner, un mod concreto, otra sonda, soportes CAN o una combinación no incluida en el selector, podemos preparar un juego personalizado. Escríbenos a info@hta3d.com indicando revisión o commit, tamaño, cabezal, hotend, extrusor, guía/carro, sonda, electrónica, paneles y colores.
Es para ti si
- Estás manteniendo, reparando o completando una Voron Trident original de 2021.
- Quieres un juego en ABS con configuración Direct/Bowden, hotend y color de acento seleccionables.
- Puedes identificar la documentación, el tamaño y los componentes reales de tu máquina.
No es para ti si
- Buscas una impresora completa o un kit con mecánica, electrónica y tornillería.
- Vas a construir directamente una Trident r1/r2 o un cabezal actual sin adaptar los archivos.
- No conoces la revisión de tu máquina y pretendes elegir las piezas únicamente por su aspecto.
- Necesitas una fecha de entrega cerrada sin consultar primero la cola de fabricación.
Fabricación bajo pedido: el plazo depende de la cola de impresión y de las opciones elegidas. Si tienes una fecha límite, consúltanos antes de realizar el pedido.
