Kit configurable de piezas impresas en ABS para construir o reparar una Voron 2.4 R2. HTA3D fabrica las piezas después de recibir el pedido, con cuerpo principal negro y color de acento seleccionable. El conjunto base cubre los elementos impresos principales del gantry, eje X, accionamientos e idlers Z y final de carrera Z; las faldas, paneles, filtro, soportes electrónicos, bobina y herramientas se añaden mediante opciones.
Este producto corresponde a Voron 2.4 R2. No debe considerarse automáticamente compatible con Voron 2.4 R1, Trident ni modificaciones comunitarias. Antes de pedir, confirma la revisión, el tamaño, la guía X, el cabezal y el BOM de tu máquina.
Qué estás comprando
Se suministran piezas impresas, no una impresora completa. No se incluyen perfiles, paneles, guías lineales, rodamientos, correas, poleas, ejes, tornillería, motores, electrónica, cableado, hotend, extrusor, ventiladores ni sonda, salvo que una opción indique expresamente otra cosa. Elegir un hotend o una controladora añade su geometría impresa de montaje; no añade el componente metálico o electrónico.
| Característica | Detalle |
|---|---|
| Revisión | Voron 2.4 R2 |
| Material | ABS para las piezas funcionales incluidas |
| Color principal | Negro |
| Color de acento | Rojo, negro, gris, naranja, azul, amarillo, plata o verde, según selector |
| Tamaños | 250, 300 y 350 mm; la opción de faldas debe coincidir con el tamaño |
| Fabricación | Bajo pedido; el procesamiento depende de la cola de impresión |
Contenido del kit base
La marca [a] identifica las piezas que se imprimen en el color de acento. Los nombres y cantidades se han normalizado con los archivos oficiales de Voron 2.4 R2. Cuando el proyecto ofrece alternativas de final de carrera, sonda o paso de cable, la configuración confirmada del pedido prevalece sobre una lista genérica.
| Grupo | Piezas impresas |
|---|---|

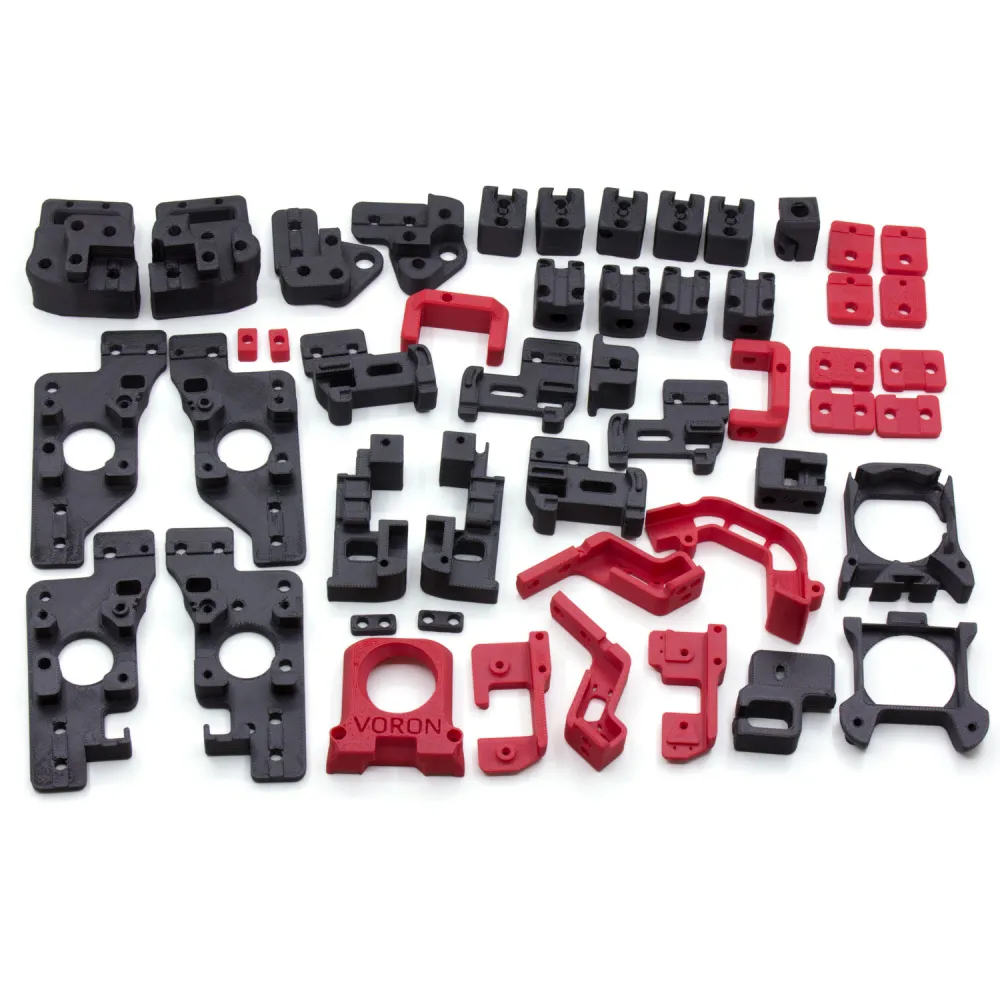

| Gantry y correas Z | [a] Z Belt Clip Lower ×4 y Upper ×4; Z Chain Bottom Anchor ×1; Z Chain Guide ×1; [a] Cable Cover ×1; [a] Z Chain Retainer Bracket ×2. |
| Accionamientos A/B e idlers | A Drive Frame Lower/Upper ×1 de cada; B Drive Frame Lower/Upper ×1 de cada; [a] Tensioner Left/Right ×1 de cada; Front Idler Left/Right Lower/Upper ×1 de cada. |
| Eje X MGN12 | XY Joint Left y Right Lower/Upper MGN12 ×1 de cada; carro X MGN12 izquierdo y derecho; pods D2F y Hall; puentes de cable de 2 y 3 orificios y adaptadores de sonda según configuración. |
| Uniones del gantry al eje Z | Z Joint Lower ×4; Z Joint Upper ×4 y variante superior para Hall según configuración. |

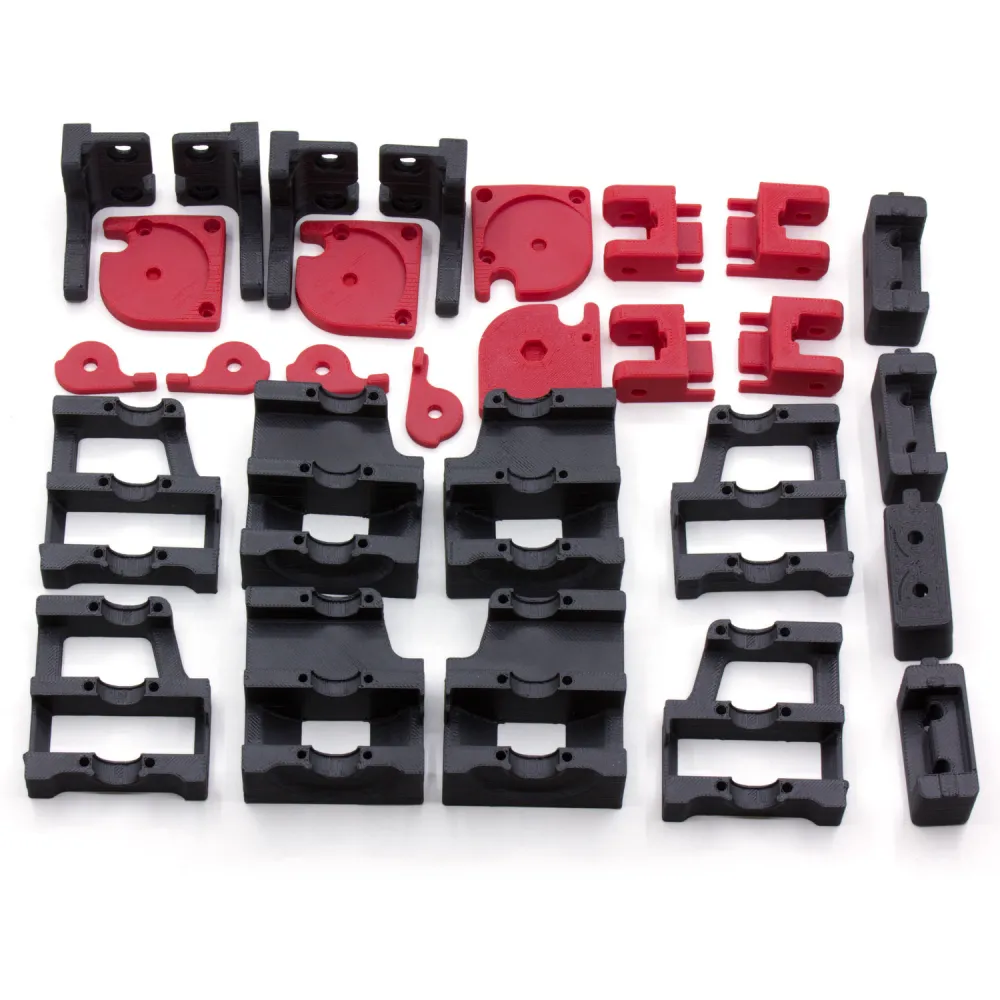

| Cuatro reducciones Z | [a] Belt Tensioner A ×2 y B ×2; [a] Z Drive Baseplate A ×2 y B ×2; Z Drive Main A ×2 y B ×2; Retainer A ×2 y B ×2; Motor Mount A ×2 y B ×2. |
| Idlers y final Z | [a] Z Tensioner para correa de 9 mm ×4; Z Tensioner Bracket A ×2 y B ×2; Nozzle Probe ×1. |
Extrusión y hotend
El selector permite elegir extrusión directa o Bowden y piezas para V6, Dragon, Dragonfly BMS, Dragonfly BMO, Mosquito o Revo Micro. Estas opciones corresponden a las geometrías impresas ofertadas en esta referencia y deben coincidir con el hotend, extrusor, ventiladores, sonda y carro reales.
La documentación oficial actual mantiene Stealthburner en un repositorio separado. Por ello, estas opciones heredadas no deben confundirse con un juego Stealthburner final. Para una construcción nueva basada en los archivos vigentes, indícanos la revisión o el enlace exacto del cabezal y podemos preparar un juego personalizado.
Opciones impresas
| Opción | Qué añade | Comprobación necesaria |
|---|---|---|

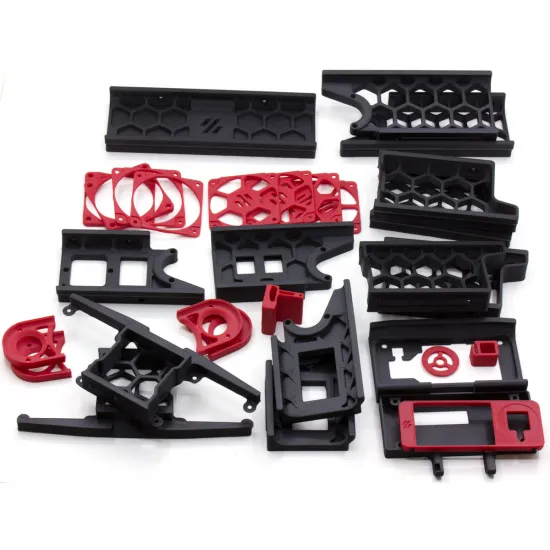

| Faldas 250/300/350 | Protectores de correas, rejillas y retenedores de ventilador, piezas de pantalla/entrada y faldas específicas: frontal A/B, centro trasero y dos laterales A/B. | Elegir exactamente el tamaño del bastidor y revisar pantalla, entrada de red y ventilación. |

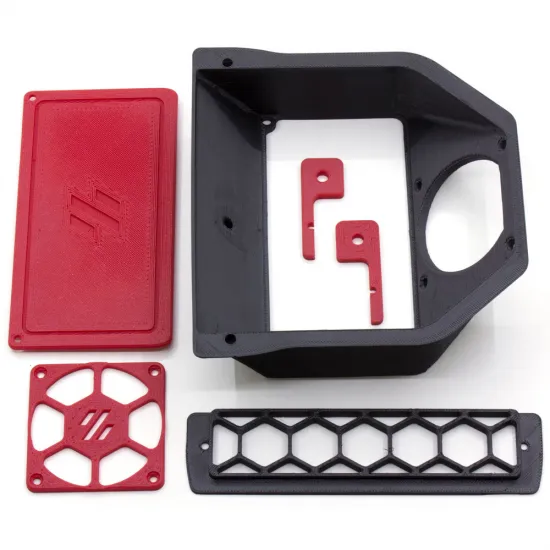

| Filtro de extracción | Rejilla de ventilador, dos soportes, tapa de acceso, rejilla y carcasa del filtro. | El ventilador y el material filtrante no están incluidos. |

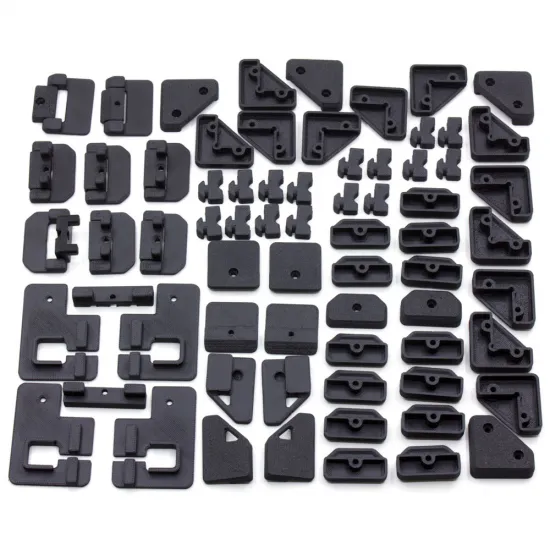

| Montaje de paneles | Clips, bisagras, soportes de deck, cubiertas de correa Z, asas y cierres para las variantes previstas. | Confirmar espesor de panel y configuración; los paneles no están incluidos. |

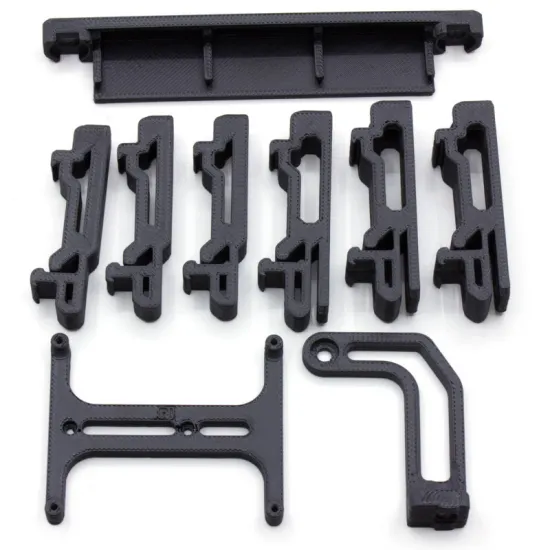

| Clips de electrónica | Soportes para fuentes LRS-200/RS-25, PCB DIN, Raspberry Pi, estabilizador y WAGO 221-415. | Comprobar modelo y dimensiones reales de cada componente. |

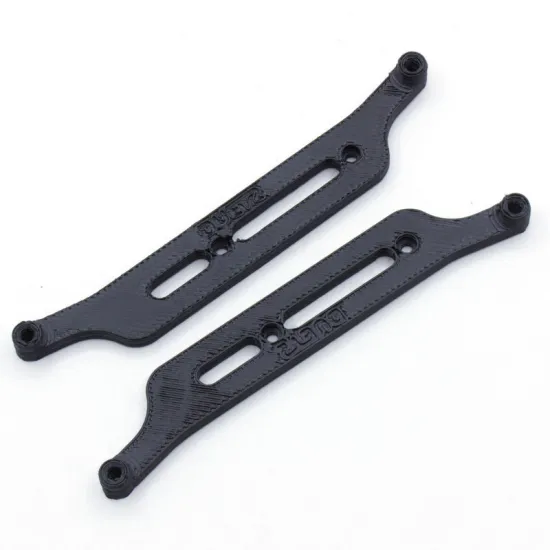

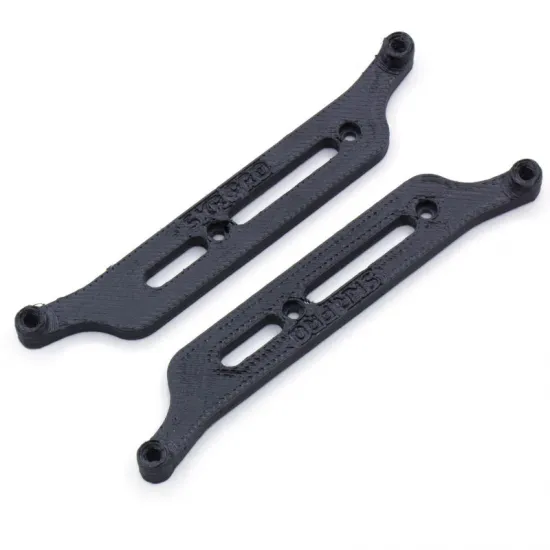

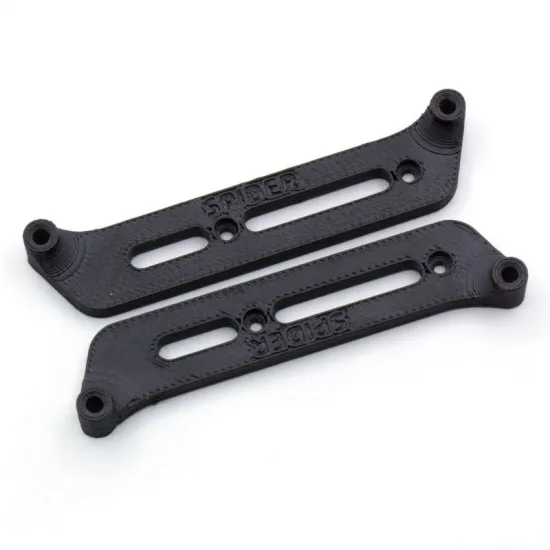

| Soporte de controladora | Geometría elegida para Octopus, Spider, SKR Pro, SKR inline, S6, GTR, Duet2/Duet3 Mini 5, BIGDIPPER o BTT MOT EXP. | La revisión y el patrón deben coincidir. El soporte no determina cableado ni firmware. |

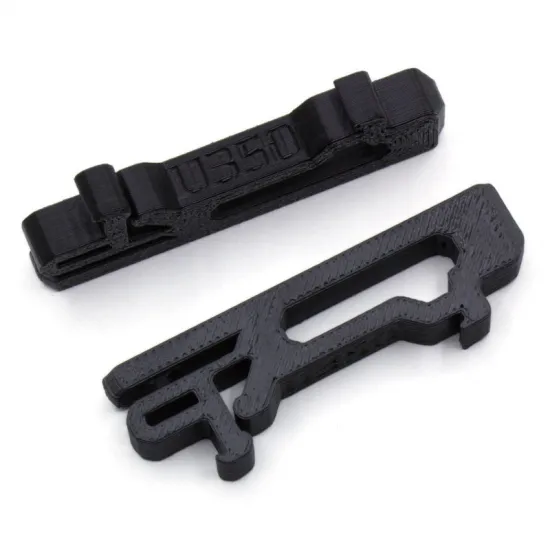

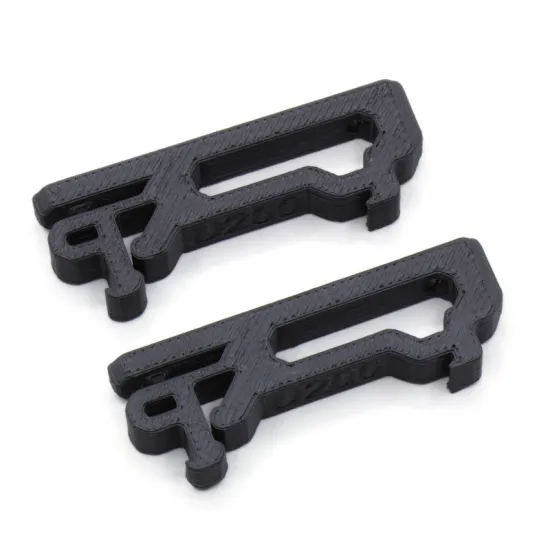

| Soporte UHP | Dos soportes para UHP-200 o dos para UHP-350, según selección. | Verificar la fuente exacta antes de pedir. |
| Bobina | Bowden Retainer y Spool Holder. | No incluye tubo ni bobina. |
| Herramientas | Plantillas de cama y panel inferior, dos guías MGN9, dos guías MGN12 y útil de poleas. | Son útiles de montaje, no componentes permanentes de la impresora. |
Si seleccionas un soporte para BIGTREETECH Octopus V1.1 o FYSETC Spider V3.0, confirma la revisión física de la placa. Una familia de nombre parecido puede cambiar taladros, conectores o espacio necesario.
Parámetros de fabricación
Las piezas se producen en ABS tomando como referencia los criterios oficiales de Voron: 0,2 mm de capa, 0,4 mm de ancho de extrusión, 40 % de relleno, 4 paredes, 5 capas superiores e inferiores y sin soportes. Estos parámetros están pensados para conservar resistencia, precisión y comportamiento térmico en una impresora cerrada.
Compatibilidad y comprobaciones antes de pedir
- Confirma que tu documentación y BOM son de Voron 2.4 R2.
- Para una configuración actual, verifica carro X MGN12 y archivos vigentes; no elijas piezas MGN9 heredadas por parecido.
- Las faldas deben corresponder al tamaño 250, 300 o 350. El tamaño también afecta a perfiles, paneles, correas y cableado, que no forman parte de este producto.
- Comprueba el hotend y el sistema de extrusión exactos. V6, Dragon, Dragonfly BMS/BMO, Mosquito y Revo Micro no comparten necesariamente frontal, trasera ni altura de boquilla.
- No des por compatible una modificación, Klicky, CAN toolboard, cambio de sonda o cabezal distinto sin comparar sus STL, fijaciones, recorrido de cables y posibles colisiones.
- El BOM de tu máquina y la versión exacta de los archivos prevalecen sobre cualquier lista general.
Puedes consultar la rama oficial de Voron 2.4. El propio proyecto enlaza por separado los archivos vigentes de Stealthburner.
Kits personalizados
Si necesitas Stealthburner final, un mod concreto, otra sonda, soportes CAN o una combinación diferente, escríbenos a info@hta3d.com. Indica tamaño de máquina, revisión, enlace o commit de los STL, hotend, extrusor, carro/guía, sonda, electrónica, paneles y colores. Revisaremos el alcance antes de presupuestarlo para evitar mezclar piezas incompatibles.
Es para ti si
- Estás construyendo o reparando una Voron 2.4 R2 con documentación identificada.
- Quieres piezas funcionales en ABS con color de acento elegible.
- Puedes confirmar tamaño, cabezal, hotend y extras antes de realizar el pedido.
No es para ti si
- Buscas una impresora completa o un kit que incluya mecánica y electrónica.
- Tu máquina es R1, Trident o utiliza mods que no has comparado con los archivos estándar.
- Necesitas automáticamente el último Stealthburner final pero vas a seleccionar una opción heredada de cabezal.
- Necesitas una fecha de entrega cerrada sin consultar previamente la cola de fabricación.
Fabricación bajo pedido: el plazo depende de la cola de impresión y de las opciones. Si tienes una fecha límite, consúltanos antes de realizar el pedido.
