- Stock: 999
- Modelo: PrintedParts-VoronTrident
Modelo:
VORON 0.1
VORON 0.2
VORON Trident
VORON Trident r1
VORON 2.4 r1
VORON 2.4 r2
Extrusor Stealthburner Beta
Kit configurable de piezas impresas en ABS para construir, mantener o reparar una Voron Trident r1 basada en la release oficial VTr1 de mayo de 2022. HTA3D fabrica las piezas bajo pedido, con cuerpo principal negro y color de acento seleccionable. El conjunto común incluye 53 piezas del gantry, carro X y ensamblaje Z; debes añadir la configuración Direct o Bowden y puedes completar el pedido con faldas, paneles, filtro, soportes electrónicos, bobina y herramientas.
Identificación de la revisión: esta referencia corresponde a VTr1-20220519. Incorpora cambios físicos respecto a la primera Voron Trident de 2021 y es anterior a Trident r2. Las tres revisiones no deben mezclarse únicamente porque sus piezas tengan un aspecto parecido.
Qué estás comprando
Este producto suministra piezas impresas en ABS, no una impresora completa. No incluye perfiles, paneles, guías lineales, rodamientos, correas, poleas, tornillería, motores, electrónica, cableado, ventiladores, hotend, extrusor, sonda ni tubo Bowden, salvo que una opción indique expresamente lo contrario. Elegir un hotend o una controladora añade las piezas impresas con la geometría de montaje correspondiente, no el componente.
| Característica | Detalle |
|---|---|
| Revisión | Voron Trident r1, VTr1-20220519 |
| Material | ABS |
| Color principal | Negro |
| Color de acento | Rojo, negro, gris, azul, naranja, amarillo, verde o plata, según selección |
| Contenido común | 53 piezas antes de añadir Direct o Bowden |
| Tamaños contemplados | 250, 300 y 350 mm; el tamaño afecta especialmente a las faldas y al BOM de la máquina |
| Fabricación | Bajo pedido; el plazo depende de las opciones y de la cola de impresión |
Contenido común: 53 piezas
La marca [a] identifica las piezas fabricadas en el color de acento elegido. El juego incorpora alternativas de sonda, final de carrera y cadena para poder escoger la adecuada durante el montaje; que estén incluidas no significa que deban instalarse simultáneamente.
| Grupo | Piezas incluidas | Cantidad |
|---|---|---|
| Accionamientos A/B | [a] Wire Cover ×1; [a] Y Endstop Bumper ×1; [a] Y Endstop Housing ×1; A Drive Frame Lower/Upper ×1 de cada; B Drive Frame Lower/Upper ×1 de cada. | 7 |
| Idlers delanteros | [a] Tensioner Left/Right ×1 de cada; Front Idler A ×2; Front Idler B ×2. | 6 |

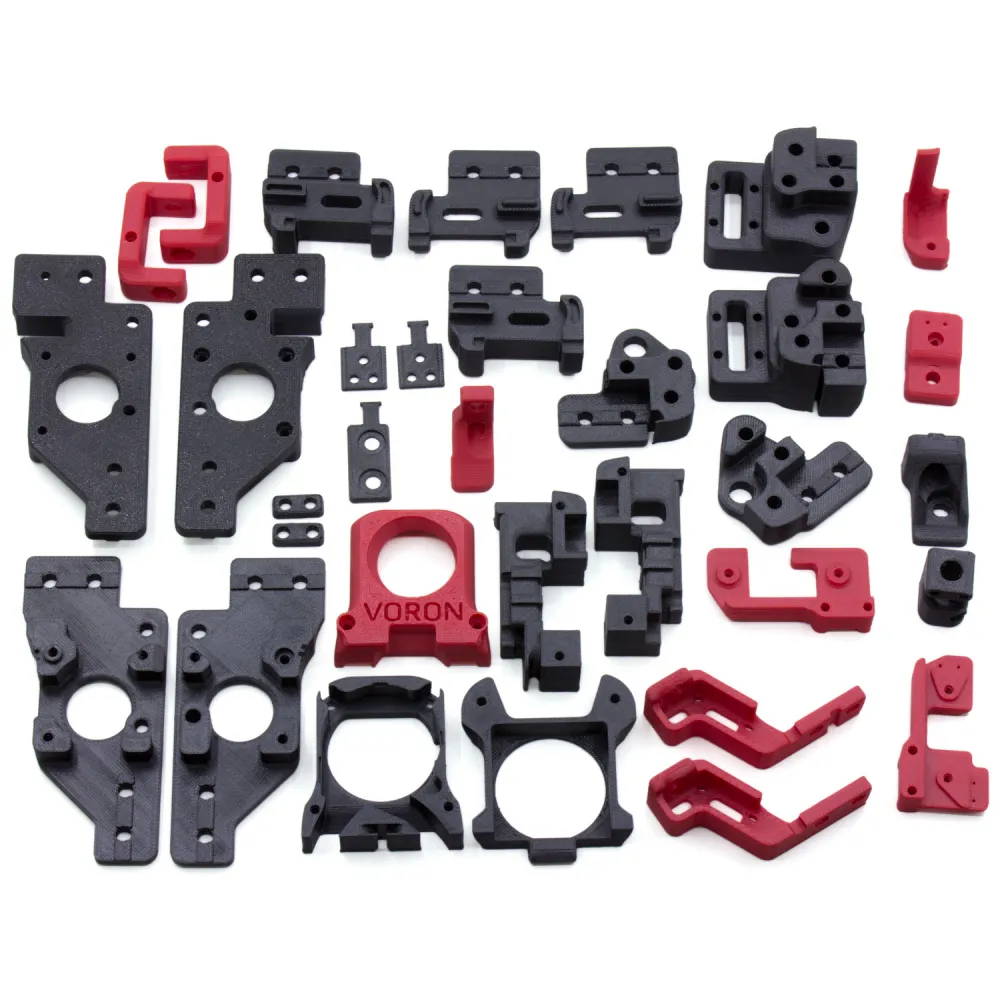

| Carro X y ventilación | [a] Blower Housing Front ×1; Blower Housing Rear ×1; Hotend Fan Mount ×1; PINDA Adapter ×1; Probe Retainer Bracket estándar y 9 mm ×1 de cada; X Carriage Frame Left/Right MGN12 ×1 de cada. | 8 |
| Uniones XY MGN12 | [a] Endstop Pod Hall Effect ×1; [a] Endstop Pod D2F ×1; [a] XY Joint Cable Bridge 2 Hole y 3 Hole ×1 de cada; XY Joint Left/Right Lower/Upper MGN12 ×1 de cada. | 8 |

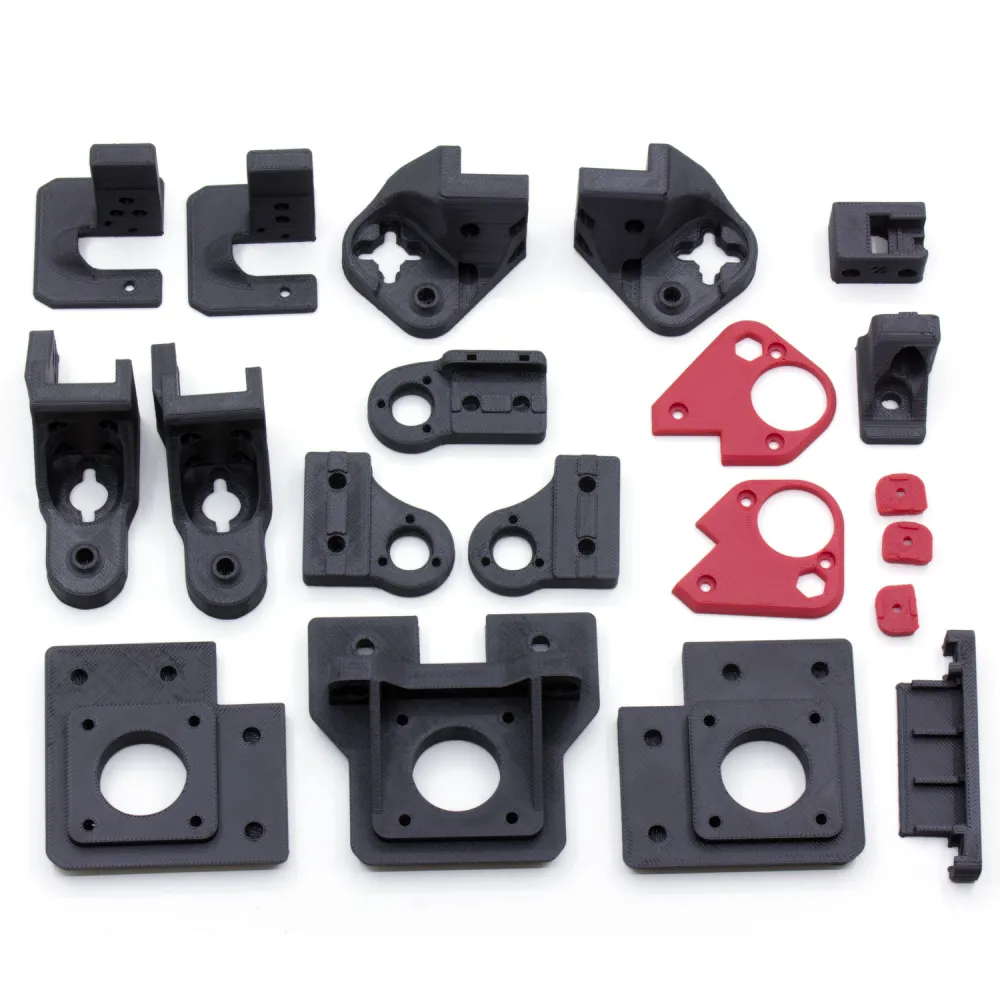

| Ensamblaje Z | [a] Z Carriage Left/Right ×1 de cada; [a] Z Rail Stop ×3; Nozzle Probe ×1; WAGO 221-412 Mount ×1; Z Bed Left/Rear/Right ×1 de cada; Z Cable Chain Mount 2/3 Hole ×1 de cada; Z Carriage Left/Right y Rear 2/3 Hole ×1 de cada; Z Rear Extrusion Bracket Left/Right ×1 de cada; Z Stepper Left/Rear/Right ×1 de cada. | 21 |
| Anclajes de cable de cadena | Chain Wire Anchor 3 Hole ×2 y [a] Chain Wire Anchor A 3 Hole ×1, destinados al alivio de tensión con la cadena genérica correspondiente. | 3 |
Elección de cadena: el manual r1 diferencia normalmente la cadena genérica de tres orificios y la cadena Igus de dos. Comprueba el patrón físico de tu cadena y utiliza únicamente los puentes, carriages y anclajes correspondientes. Los tres Chain Wire Anchor añadidos al kit están destinados al montaje genérico de tres orificios; una cadena con alivio de tensión propio puede no utilizarlos.
Configuración obligatoria de extrusión y hotend
Debes elegir Direct o Bowden y una geometría de hotend. La selección añade piezas impresas, pero no incluye hotend, extrusor, motor, racores, ventiladores, sonda, PCB o electrónica.
| Configuración | Contenido añadido | Total |
|---|---|---|

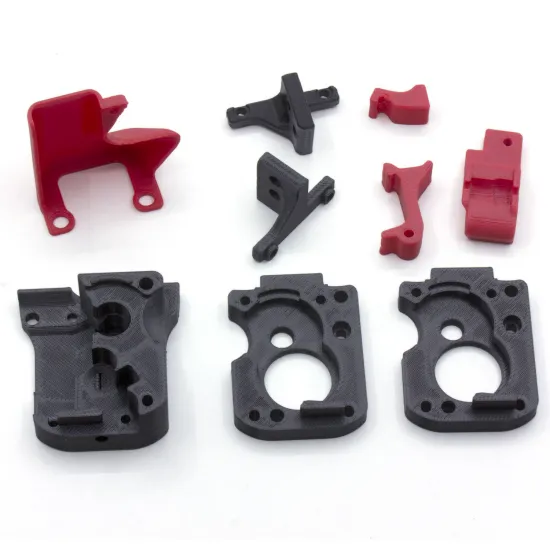

| Direct | [a] Connector Cover, Guidler, Latch y Latch Shuttle; Chain Anchor 2 Hole y 3 Hole; Extruder Body; Extruder Motor Plate estándar; Extruder Motor Plate para PCB; Printhead Front y Rear del hotend seleccionado. | 11 piezas |

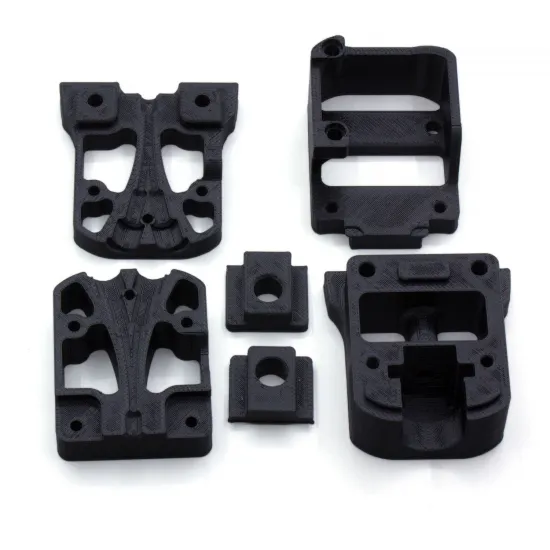

| Bowden | Bowden Dual Front A/B; Bowden Rear; Bowden Single BSP Adapter; Bowden Single Front; Bowden Single TL Collet Adapter; Printhead Front y Rear del hotend seleccionado. | 8 piezas |
| Hotends disponibles | V6, Dragon, Dragonfly BMO, Dragonfly BMS, Mosquito, Revo Micro, Revo Voron o Rapido. | Una pareja Front/Rear dentro del total anterior |
Las placas de motor estándar y para PCB son alternativas de montaje. Del mismo modo, los frontales Bowden simple y dual y sus adaptadores permiten escoger la configuración adecuada; no forman un único montaje simultáneo. Revisa también el tramo de PTFE, la altura de boquilla y la geometría exacta del hotend seleccionado.
Opciones impresas disponibles
| Opción | Contenido impreso | Comprobación necesaria |
|---|---|---|

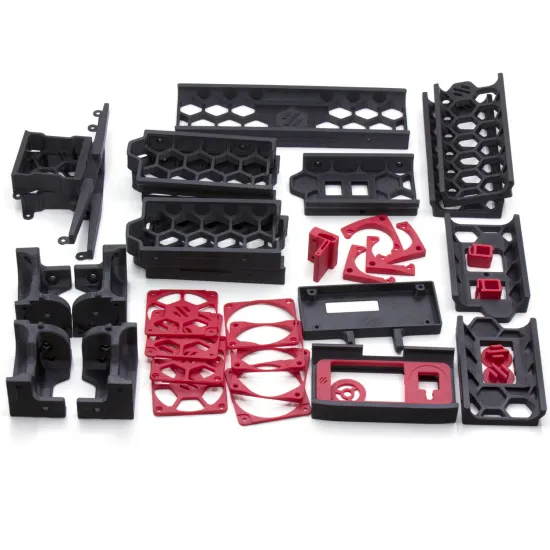

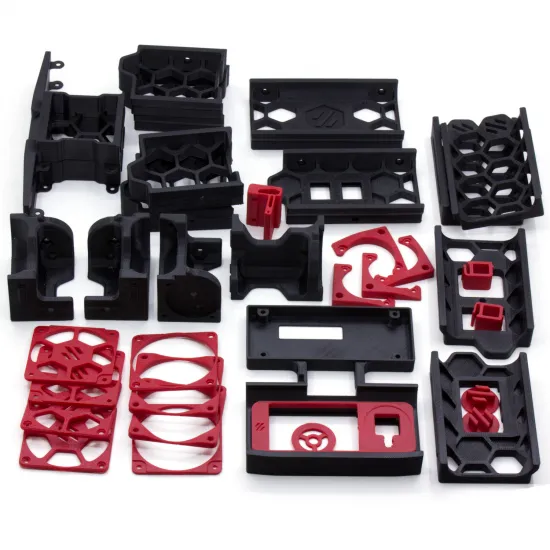

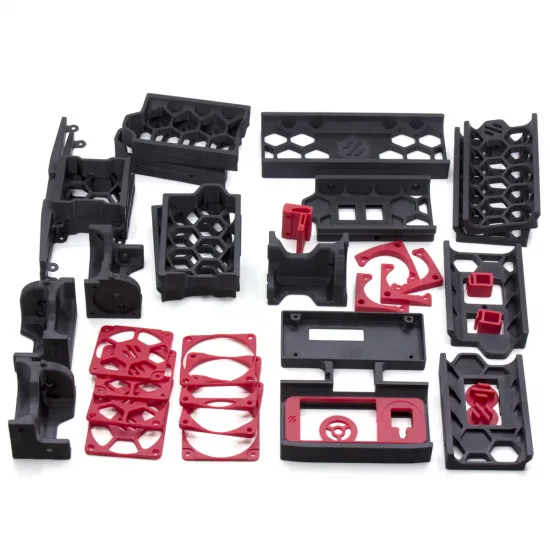

| Faldas 250/300/350 | Piezas comunes de esquinas, ventilación, Keystone, Mini12864, logotipos y entrada de red; Front Skirt A/B, Rear Center Skirt y Side Skirt A/B del tamaño elegido. | Seleccionar el tamaño exacto y comprobar pantalla, ventiladores y entrada de red. |

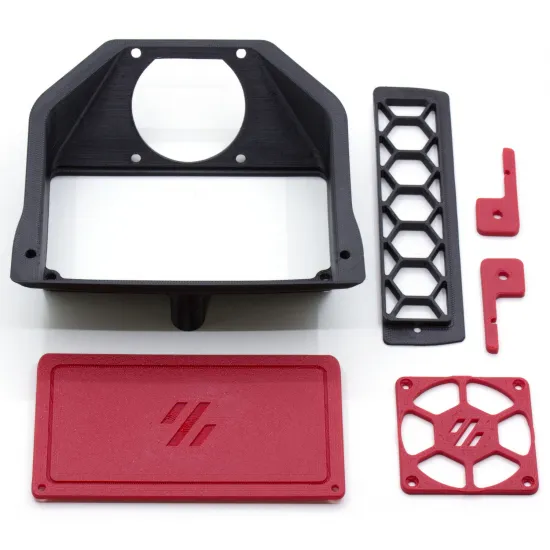

| Filtro de extracción | Rejilla de ventilador de acento, Exhaust Filter Mount ×2, Filter Access Cover, Exhaust Filter Grill y Exhaust Filter Housing. | No incluye ventilador ni material filtrante. |

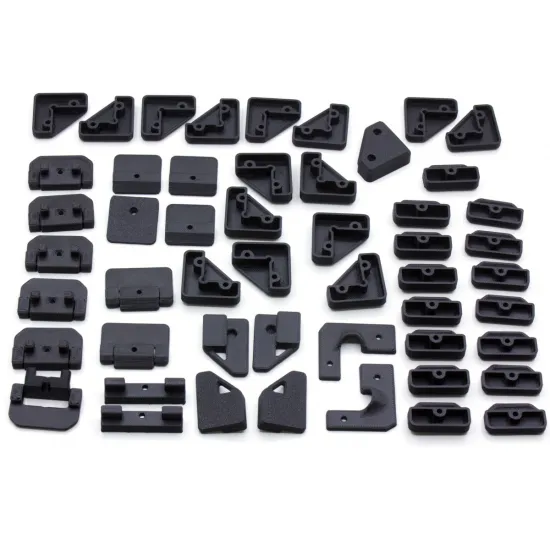

| Montaje de paneles | Bottom Panel Clip ×4, Bottom Panel Hinge ×2, Corner Panel Clip de 4 y 6 mm ×8 de cada, Midspan Panel Clip de 4 mm ×7 y de 6 mm ×8, Wire Cover Left/Right, Door Hinge ×6, Handle A/B ×2 de cada y Latch Shuttle ×2. | Paneles, espuma e imanes no incluidos; escoger clips según el espesor real. |

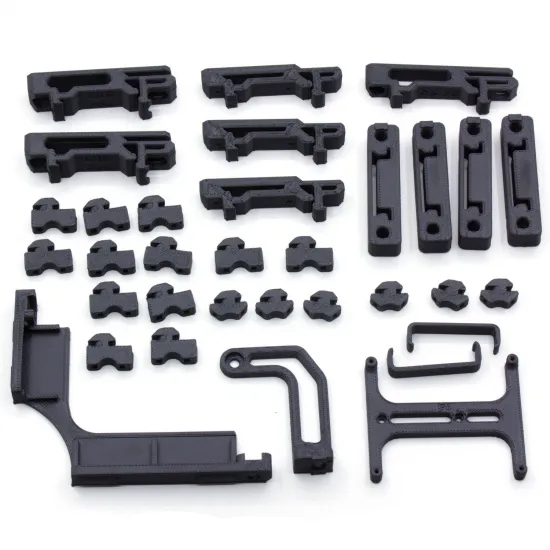

| Clips y soportes | Cable Frame Anchor ×6; Deck Support 3 mm ×6 y 4 mm ×6; DIN Center Support ×2; DIN Frame Mount ×4; LRS PSU Bracket ×2; PCB DIN Clip ×5; PSU Stabilizer 50 mm, Raspberry Pi Bracket, RS-25 PSU Bracket y WAGO 221-415 Corner Mount. | Confirmar fuentes, carril DIN, Raspberry Pi, WAGO y dimensiones de la electrónica real. |
| Soporte de controladora | BTT MOT EXP ×1 o set específico para Duet2/Duet3 Mini 5, GTR, Octopus, SKR, SKR Pro o Spider, según selección. | La revisión y el patrón de taladros deben coincidir. El soporte no confirma pinout, firmware ni capacidad eléctrica. |
| Bobina | Bowden Retainer y Spool Holder. | No incluye bobina ni tubo. |
| Herramientas | Guías de taladro de 10 y 140 mm, Y Alignment Spacer de 110 mm ×2, Pulley Jig, MGN9 Rail Guide ×2 y MGN12 Rail Guide ×2. | Son útiles de montaje y no permanecen instalados. |
Los soportes permiten organizar placas como la BIGTREETECH Octopus V1.1 o la FYSETC Spider V3.0. Comprueba siempre la revisión física, los taladros y el espacio disponible antes de elegir.
Parámetros de fabricación
Las piezas se fabrican en ABS tomando como referencia la guía oficial de esta release: 0,2 mm de altura de capa, 0,4 mm de ancho de extrusión forzado, 40 % de relleno, 4 paredes y 5 capas sólidas superiores e inferiores. Los patrones recomendados incluyen grid, gyroid, honeycomb, triangle y cubic. La orientación prevista permite imprimir las piezas sin soportes.
Compatibilidad y elección de revisión
- Compatible con construcciones basadas en Voron Trident r1 VTr1-20220519, conservando el gantry, carro MGN12, sistema Z, cadena y cabezal correspondientes.
- La Voron Trident original de 2021 emplea piezas funcionales anteriores y dispone de su propio kit.
- Trident r2 cambia nuevamente accionamientos A/B, tensores, uniones XY, carro X, cabezal, piezas Z, faldas y otros soportes. Para esa revisión consulta el kit Voron Trident r2 o solicita un juego personalizado.
- El tamaño 250/300/350 determina las faldas y muchos componentes no incluidos, como perfiles, paneles, correas y cableado.
- Hall/D2F, cadena 2/3 orificios, soportes de sonda, placas de toolhead y adaptadores Bowden son alternativas; sigue el manual y el BOM de tu máquina.
- Un cabezal, sonda, placa CAN o modificación comunitaria posterior puede requerir STL diferentes. Compara fijaciones, recorridos y posibles colisiones.
- La revisión, el BOM configurado y los archivos concretos prevalecen sobre cualquier compatibilidad general.
Puedes consultar los archivos oficiales inmutables de Voron Trident r1 VTr1-20220519. Si trabajas con otra revisión o modificación, indícanos el enlace o commit exacto antes de pedir.
Kits personalizados
Si necesitas otra release, Stealthburner, un mod concreto, otra sonda, soportes CAN o una combinación no incluida en el selector, podemos preparar un juego personalizado. Escríbenos a info@hta3d.com indicando revisión o commit, tamaño, cabezal, hotend, extrusor, guía/carro, sonda, electrónica, paneles y colores.
Es para ti si
- Estás construyendo, reparando o completando una Voron Trident r1 basada en VTr1-20220519.
- Quieres un juego en ABS con configuración Direct/Bowden, hotend y color de acento seleccionables.
- Puedes identificar la documentación, el tamaño y los componentes reales de tu máquina.
No es para ti si
- Buscas una impresora completa o un kit que incluya mecánica, electrónica y tornillería.
- Tu máquina corresponde a la Trident original, Trident r2 o un mod posterior sin comprobar los STL.
- No conoces la revisión y pretendes elegir las piezas únicamente por su aspecto.
- Necesitas una fecha de entrega cerrada sin consultar primero la cola de fabricación.
Fabricación bajo pedido: el plazo depende de la cola de impresión y de las opciones elegidas. Si tienes una fecha límite, consúltanos antes de realizar el pedido.
