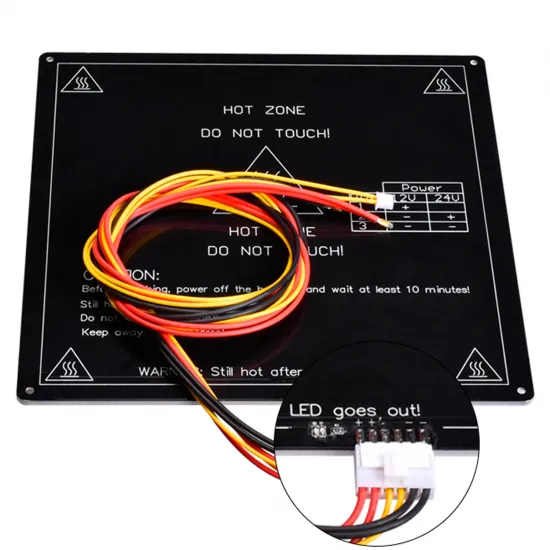

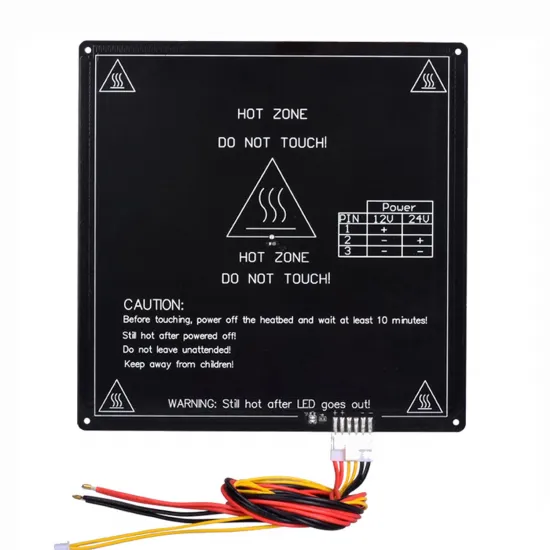

Cama caliente MK3 de aluminio 500 × 500 mm — 24 V, 280 W y cableada

Cama caliente MK3 de aluminio de 500 × 500 × 3 mm, diseñada para proyectos FDM de gran formato a 24 V. Su potencia aproximada es de 280 W e incluye cableado de unos 90 cm y sensor de temperatura de 100 kΩ.

Consume aproximadamente 11,7 A a potencia nominal y presenta una resistencia equivalente cercana a 2,06 Ω. Pesa unos 2105 g; los centros de fijación están separados 460 mm y los orificios avellanados miden aproximadamente 7 mm en la parte superior y 3,4 mm en el paso.

Instalación segura

Una cama de este tamaño exige una etapa MOSFET DC externa, fuente, fusible, conectores y cables dimensionados con margen. El módulo MOSFET externo puede formar parte del sistema, pero no sustituye el cálculo de todo el circuito.

• Coloca la cara metálica arriba y la serigrafiada abajo.
• Prepara una estructura rígida que permita dilatación; los 2,1 kg afectan al eje móvil.
• Añade aislamiento inferior no inflamable sin ocultar conexiones.
• Identifica la curva del sensor 100 kΩ antes de elegir tabla de firmware.
• Verifica lectura en frío, protección térmica, PID y uniformidad de temperatura.

No se declara una temperatura máxima universal: depende del sensor, adhesivos, aislamiento, superficie superior, cableado y estabilidad mecánica, no solo de la pista calefactora.

Es para ti si

• Construyes una máquina de 500 mm y puedes dimensionar un circuito de 24 V para más de 12 A.
• Dispones de estructura, fuente y control térmico adecuados.

No es para ti si

• Buscas una actualización directa de una impresora pequeña.
• Tu electrónica no permite una etapa externa o no puedes verificar el termistor.
• No has previsto la masa, dilatación y posible necesidad de una placa superior mecanizada.
