Módulo BigTreeTech MAX31865 para sensores RTD PT100 y PT1000

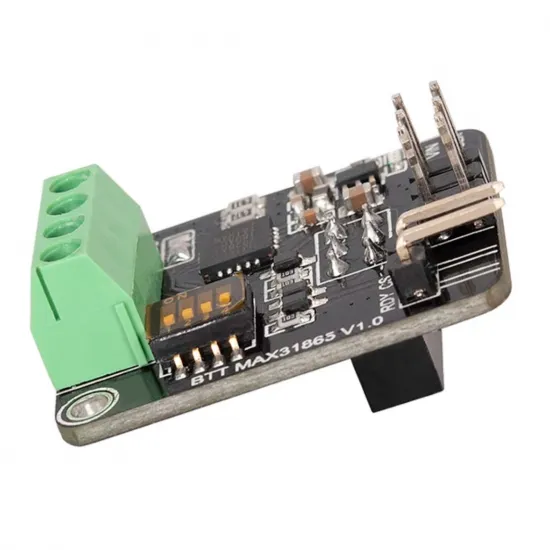

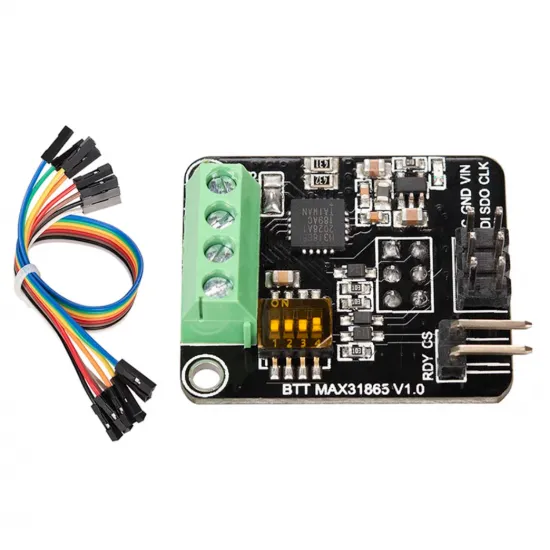

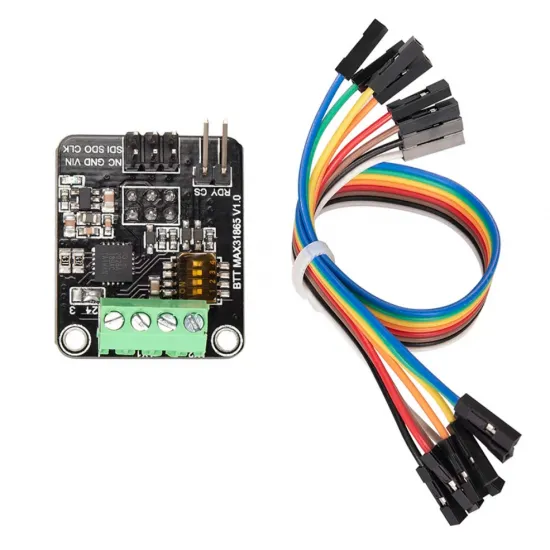

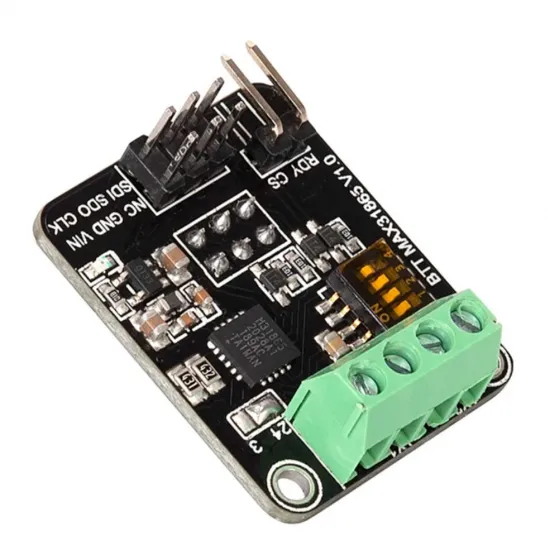

Módulo BigTreeTech basado en el convertidor MAX31865 para conectar sensores de temperatura RTD de platino PT100 y PT1000 a una placa controladora mediante comunicación SPI. Permite utilizar sensores de 2, 3 o 4 hilos, siempre que el módulo, el cableado y el firmware estén configurados para el mismo tipo de sensor.

Características

• Convertidor RTD a digital basado en MAX31865.
• Compatible con sensores PT100 y PT1000.

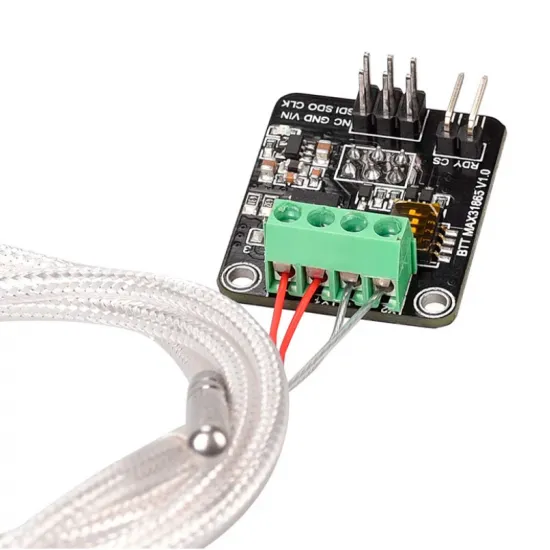

• Admite conexiones de 2, 3 y 4 hilos.

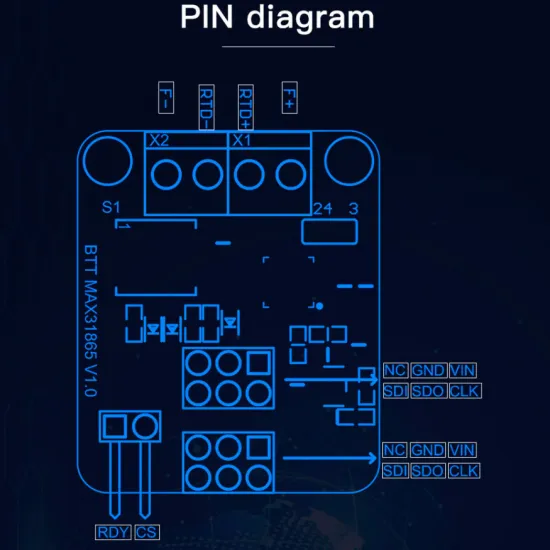

• Comunicación SPI.

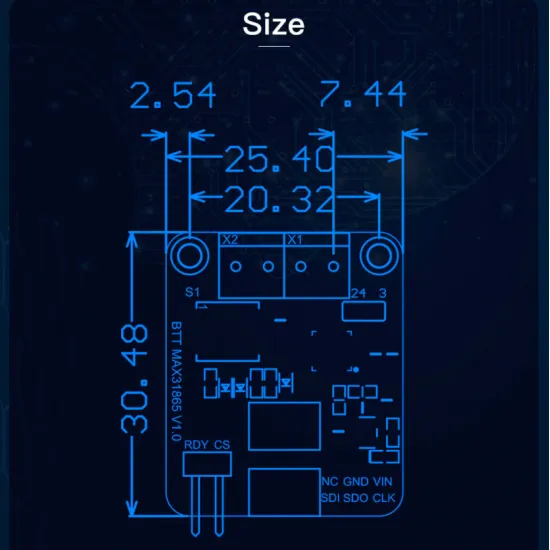

• Dimensiones declaradas: 20,32 × 15,24 mm.
• Alimentación declarada: 5 V.
• Permite utilizar varios módulos compartiendo el bus SPI y asignando un pin CS diferente a cada uno, cuando la placa y el firmware lo admitan.

Sensores relacionados

• Sensor de temperatura PT100 Trianglelab de 4 hilos para alta temperatura.
• Sensor de temperatura PT1000 Trianglelab encapsulado de 3 × 15 mm hasta 450 °C.

Compatibilidad con placas

La instalación depende de la revisión concreta del módulo y de la placa controladora. Deben estar disponibles las señales SPI, un pin chip-select y una alimentación compatible. La presencia de un zócalo con el formato físico adecuado no garantiza que sus pines proporcionen las señales necesarias.

La revisión no aparece identificada expresamente en la ficha original del catálogo. Antes de instalarlo, comprueba la serigrafía de la PCB y utiliza el manual correspondiente. No deben aplicarse automáticamente los ajustes DIP ni las instrucciones de montaje de la versión V2.0.

Si necesitas específicamente la revisión con formato de controlador enchufable, consulta el Módulo BigTreeTech MAX31865 V2.0 para sensores RTD PT100 y PT1000, comprobando previamente la compatibilidad de la placa.

Configuración del firmware

• Marlin 2.1.x: seleccionar TEMP_SENSOR_0 -5 y configurar la resistencia nominal del sensor, la resistencia de referencia del módulo, el número de hilos, el pin CS y el bus SPI. Marlin debe compilarse e instalarse después de realizar los cambios.
• Klipper: utilizar sensor_type: MAX31865 y configurar sensor_pin, bus SPI, rtd_nominal_r, rtd_reference_r y rtd_num_of_wires. En España puede utilizarse el filtro de red de 50 Hz.
• RepRapFirmware 3: definir el sensor mediante M308 con el tipo rtd-max31865 y el pin chip-select correspondiente a la placa o interfaz.

Para un PT100 debe configurarse una resistencia nominal de 100 Ω; para un PT1000, 1000 Ω. La resistencia de referencia no debe copiarse de otra instalación: debe coincidir con la montada o seleccionada en este módulo.

Instalación segura

Realiza todos los cambios de cableado, puentes y configuración con la máquina apagada y desconectada. Antes de activar el calentador, comprueba que la lectura a temperatura ambiente sea estable y razonable. Calienta progresivamente y contrasta la medición con una referencia independiente.
