Sensor de presencia de filamento mecánico para impresora 3D – 1,75 mm

Sensor mecánico de presencia de filamento para impresoras 3D que utilizan filamento de 1,75 mm. Permite al firmware detectar cuándo se termina o se retira el material para pausar la impresión y facilitar su sustitución.

Su diseño compacto incorpora un interruptor interno y una salida digital de tres hilos. Puede utilizarse con electrónicas de 3,3 o 5 V y configurarse en firmware como sensor de fin de filamento.

Características principales

• Compatible con filamento de 1,75 mm.
• Detección mecánica de presencia y ausencia de material.
• Alimentación compatible con 3,3 y 5 V.
• Salida digital para entrada de sensor de filamento o final de carrera.
• Cable de aproximadamente 1 m incluido.
• Flecha grabada para identificar el sentido previsto de paso del filamento.
• Carcasa negra o blanca según disponibilidad.

¿Qué puede detectar?

Este modelo funciona como un sensor de presencia: informa si existe filamento dentro del mecanismo. Es adecuado para detectar que la bobina se ha terminado o que el filamento se ha retirado.

No incorpora un encoder de movimiento, por lo que por sí solo no puede detectar:

• Atascos en la boquilla.
• Filamento inmóvil aunque continúe dentro del sensor.
• Engranajes del extrusor patinando.
• Roturas producidas después de la posición del sensor.

Para detectar tanto presencia como movimiento puede utilizarse un sensor inteligente BIGTREETECH SFS V2.0.

Conexión

El sensor utiliza tres conexiones:

• S: salida de señal; hilo blanco en el cable suministrado.
• GND: masa; hilo negro.
• VCC: alimentación de 3,3 a 5 V; hilo rojo.

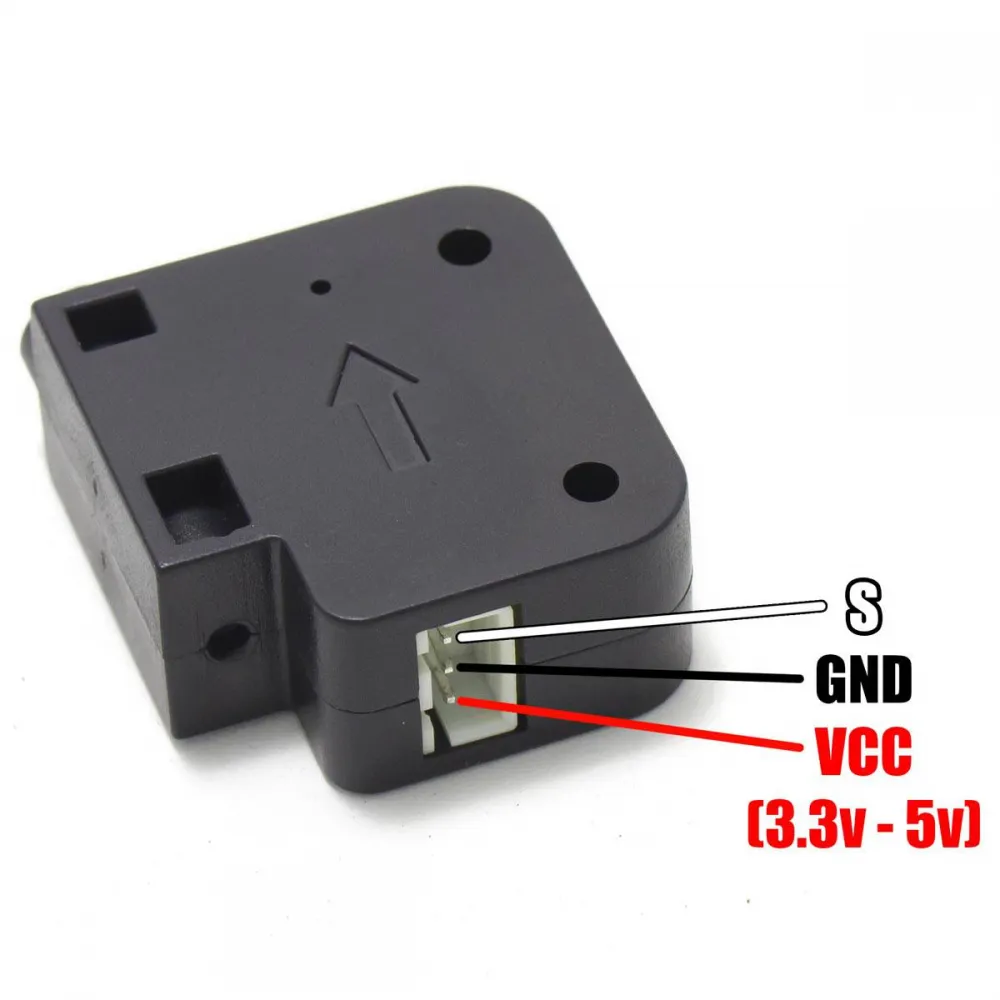

Importante: el orden indicado corresponde al conector visto en la misma orientación que el siguiente esquema. Antes de conectarlo, comprueba siempre la serigrafía y el pinout de la placa. No te guíes únicamente por los colores del cable o por la forma del conector, ya que una conexión incorrecta puede dañar el sensor o la electrónica.

No conectar a 12 ni 24 V.

Compatibilidad

Puede utilizarse con impresoras 3D y proyectos que dispongan de una entrada digital para sensor de filamento y una alimentación compatible de 3,3 o 5 V. La compatibilidad concreta depende del pinout de la placa, el tipo de conector y la configuración del firmware.

Puede instalarse en máquinas con extrusor Bowden o directo. Conviene colocarlo antes del extrusor, en una posición donde el filamento pueda recorrer el mecanismo sin curvas cerradas ni rozamientos excesivos. La flecha de la carcasa indica el sentido de introducción previsto.

Configuración en Marlin

En Marlin se configura como un sensor convencional de fin de filamento:

#define FILAMENT_RUNOUT_SENSOR

#if ENABLED(FILAMENT_RUNOUT_SENSOR)
  #define NUM_RUNOUT_SENSORS 1
  #define FIL_RUNOUT_INVERTING false
  #define FILAMENT_RUNOUT_SCRIPT "M600"
#endif

El valor de FIL_RUNOUT_INVERTING debe ajustarse según el estado real del sensor: el firmware debe indicar presencia con filamento introducido y ausencia al retirarlo. No debe asumirse una polaridad concreta sin comprobarla.

También debe definirse un FIL_RUNOUT_PIN válido cuando la configuración de la placa no lo incluya. Para utilizar M600 es necesario habilitar correctamente las funciones de pausa avanzada, cambio de filamento y aparcado requeridas por la versión de Marlin instalada.

No debe habilitarse FILAMENT_MOTION_SENSOR para este producto, ya que no contiene un encoder y no mide el avance del filamento.

Configuración en Klipper

En Klipper debe configurarse como filament_switch_sensor:

[filament_switch_sensor sensor_filamento]
switch_pin: PIN_REAL_DE_LA_PLACA
pause_on_runout: True

Sustituye PIN_REAL_DE_LA_PLACA por el pin correspondiente a la entrada utilizada. Después de reiniciar Klipper, comprueba ambos estados con:

QUERY_FILAMENT_SENSOR SENSOR=sensor_filamento

Si Klipper informa los estados al revés, invierte la lógica añadiendo ! delante del pin. El uso de un pull-up mediante ^ depende de la entrada y la electrónica de la placa, por lo que no debe añadirse sin comprobar su documentación.

Para que la pausa se gestione correctamente, la impresora también debe disponer de una sección [pause_resume] y de macros de pausa y reanudación adecuadas.

Configuración en RepRapFirmware

RepRapFirmware permite configurarlo como sensor simple mediante M591. Un ejemplo orientativo sería:

M591 D0 P1 C"io4.in" S1

• D0: extrusor o drive supervisado.
• P1: sensor simple de presencia.
• C"io4.in": entrada utilizada; debe sustituirse por el puerto real de la placa.
• S1: habilitado, considerando señal alta como filamento presente.

Si el estado detectado resulta inverso, debe seleccionarse la polaridad correspondiente después de comprobar el sensor con y sin filamento.

Comprobación antes de imprimir

1. Verifica VCC, GND y señal antes de alimentar la impresora.
2. Introduce el filamento siguiendo la flecha de la carcasa.
3. Comprueba en el firmware que aparece como presente.
4. Retira el filamento y confirma que cambia a ausente.
5. Realiza una prueba de pausa controlada antes de confiarle una impresión larga.

Contenido

• 1 sensor mecánico de presencia de filamento para 1,75 mm.
• 1 cable de conexión de aproximadamente 1 m.

El sensor se suministra con carcasa negra o blanca según el stock disponible.
