- Stock: 19
- Modelo: MAX31865-V2

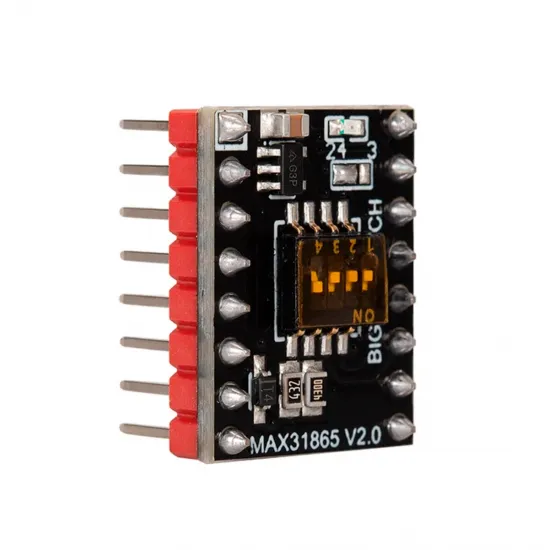

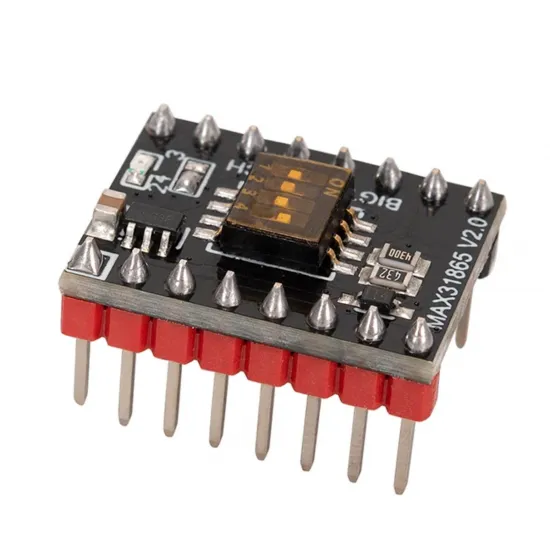

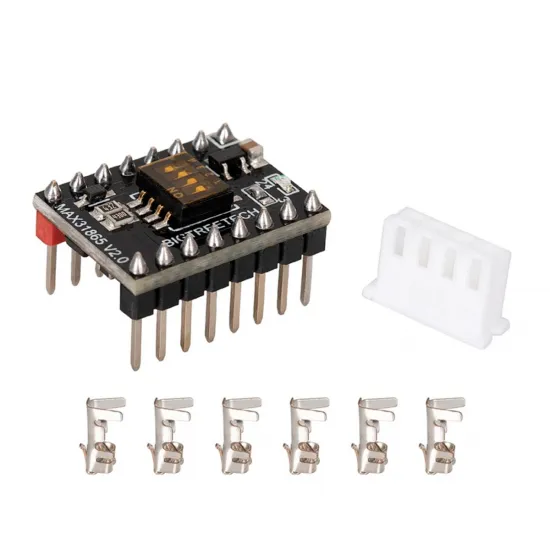

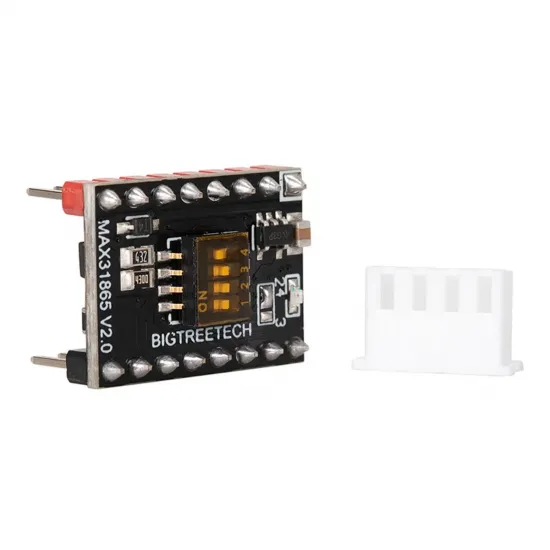

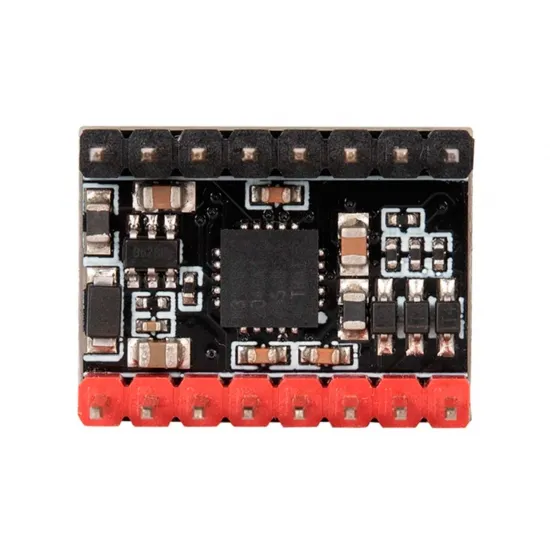

Módulo BigTreeTech MAX31865 V2.0 para conectar sensores de temperatura RTD PT100 y PT1000 mediante SPI. Utiliza el formato físico de un controlador de motor enchufable y permite seleccionar mediante interruptores DIP el tipo de sensor y el número de hilos.
Características
- Convertidor RTD a digital MAX31865.
- Compatible con sensores PT100 y PT1000.
- Admite conexiones de 2, 3 y 4 hilos.
- Comunicación SPI.
- Formato físico similar a un controlador de motor enchufable.
- Alimentación mediante VCCIO.
- Compatible con alimentación lógica de 3,3 V y 5 V.
- Selección del sensor mediante cuatro interruptores DIP.
Sensores relacionados
- Sensor de temperatura PT100 Trianglelab de 4 hilos para alta temperatura.
- Sensor de temperatura PT1000 Trianglelab encapsulado de 3 × 15 mm hasta 450 °C.
Compatibilidad con placas
La V2.0 está diseñada para placas con controladores de motor extraíbles y un zócalo que pueda proporcionar las señales SPI requeridas. No es compatible directamente con placas cuyos controladores estén soldados ni con cualquier zócalo de driver únicamente por compartir el mismo formato físico.
Antes de comprar o instalar el módulo, comprueba el esquema y el manual de la placa para confirmar la disponibilidad de VCCIO, GND, SDI/MOSI, SDO/MISO, CLK y CS en el zócalo elegido. También debe quedar libre ese emplazamiento para el módulo.
Configuración de los interruptores DIP
- PT100 de 2 hilos: DIP 1 ON, DIP 2 ON, DIP 3 ON y DIP 4 OFF.
- PT1000 de 2 hilos: DIP 1 ON, DIP 2 ON, DIP 3 OFF y DIP 4 ON.
- PT100 de 3 hilos: DIP 1 OFF, DIP 2 ON, DIP 3 ON y DIP 4 OFF.
- PT1000 de 3 hilos: DIP 1 OFF, DIP 2 ON, DIP 3 OFF y DIP 4 ON.
- PT100 de 4 hilos: DIP 1 OFF, DIP 2 OFF, DIP 3 ON y DIP 4 OFF.
- PT1000 de 4 hilos: DIP 1 OFF, DIP 2 OFF, DIP 3 OFF y DIP 4 ON.
La configuración de fábrica de los puentes de soldadura corresponde al funcionamiento con sensores de 2 o 4 hilos. Para utilizar un sensor de 3 hilos también deben modificarse los puentes indicados en el manual oficial. Los DIP y puentes solo deben cambiarse con la alimentación desconectada.
Configuración del firmware
- Marlin 2.1.x: TEMP_SENSOR_0 -5, junto con MAX31865_SENSOR_OHMS_0, MAX31865_CALIBRATION_OHMS_0 y MAX31865_SENSOR_WIRES_0. También deben configurarse el pin CS y el bus SPI de la placa. Es necesario compilar e instalar Marlin.
- Klipper: sensor_type: MAX31865, sensor_pin correspondiente al CS del zócalo, bus SPI, rtd_nominal_r, rtd_reference_r y rtd_num_of_wires. Puede activarse rtd_use_50Hz_filter: True para redes de 50 Hz.
- RepRapFirmware 3: configurar M308 como rtd-max31865 utilizando el pin chip-select asignado al zócalo o módulo.
Para PT100 se utiliza rtd_nominal_r 100 y para PT1000, rtd_nominal_r 1000. La resistencia de referencia también debe coincidir con la selección real del módulo; un valor incorrecto puede producir una desviación peligrosa de temperatura.
Instalación y comprobación
Instala el módulo con la placa completamente desconectada y respetando su orientación. Una inserción invertida o una tensión incorrecta puede dañar el módulo o la placa.
Antes de activar el calentador, comprueba que la lectura ambiente sea razonable. Realiza después un calentamiento progresivo, contrasta la temperatura con una referencia independiente y detén la prueba si la lectura disminuye, salta, se congela o presenta una desviación creciente.
