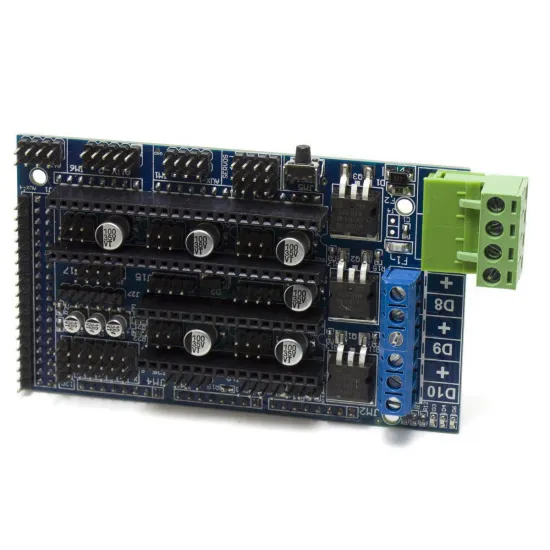

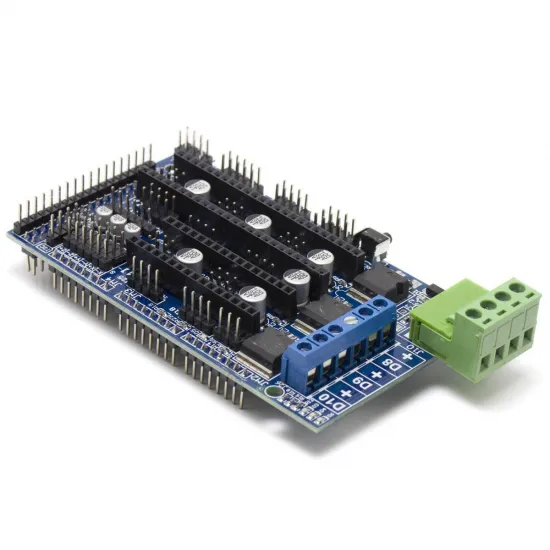

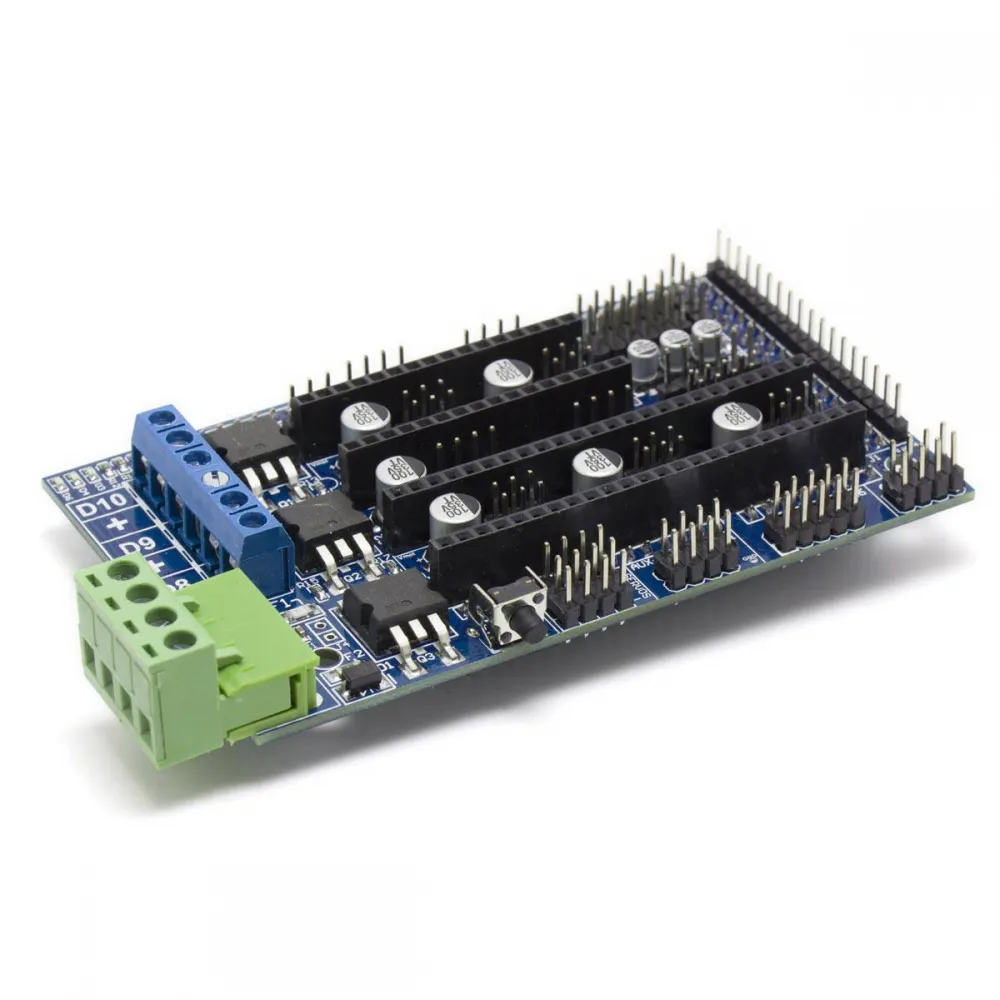

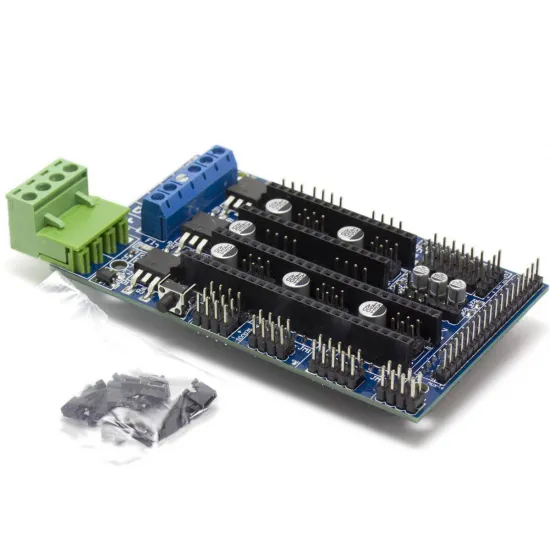

La RAMPS 1.5 es una placa de expansión para Arduino Mega 2560 que reúne las conexiones necesarias para construir o reparar una impresora 3D RepRap: drivers de motor reemplazables, finales de carrera, termistores, calefactores, ventilador y conexiones auxiliares.
Su diseño modular facilita sustituir un driver sin cambiar toda la electrónica. Está especialmente indicada para proyectos abiertos y máquinas antiguas cuyo cableado y firmware ya se basan en la arquitectura RAMPS. La placa Mega, los drivers y la pantalla se venden por separado.
Conexiones principales
| Elemento | Disponibilidad | Observación |
|---|---|---|
| Drivers | 5 zócalos reemplazables | X, Y, Z, E0 y E1; comprobar pinout y orientación |
| Motores Z | 2 conectores | Comparten un solo driver y no permiten nivelación Z independiente |
| Temperatura | 3 entradas | El tipo de sensor se define en firmware |
| Potencia | 3 salidas MOSFET | Su función depende de la variante EFB/EEB/EFF/EEF configurada |
| Tamaño | 101,5 × 60,5 mm | Sin contar conectores ni cableado |
| Contenido | 1 RAMPS 1.5 y jumpers | Mega, drivers y pantalla no incluidos |
Alimentación y cargas
La opción prudente para esta arquitectura clásica es una instalación de 12 V. No utilices 24 V sin comprobar expresamente la revisión de RAMPS, la placa Mega, sus reguladores, condensadores, ventiladores y todos los periféricos.
El valor impreso en un fusible no es la corriente de trabajo garantizada de una salida. La carga admisible también depende de los bornes, pistas, MOSFET, soldaduras, sección del cable, apriete, refrigeración y temperatura del armario. Para camas de consumo elevado utiliza una etapa de potencia externa dimensionada e instalada correctamente.
Drivers y compatibilidad
El formato de zócalo admite controladores StepStick compatibles cuando coinciden VM, GND, VIO, ENABLE, STEP, DIR y las salidas de las bobinas. No los insertes guiándote por el color o por la posición del potenciómetro: cambia entre marcas y revisiones.
Puede utilizar A4988, DRV8825 y determinados TMC en modo autónomo si el pinout, tensión, corriente y jumpers son correctos. Los TMC por UART o SPI requieren cableado y firmware adicionales; no adquieren comunicación inteligente solo por encajar físicamente.
Configuración en Marlin
Marlin utiliza las definiciones RAMPS 1.4 para esta arquitectura. Debes escoger la que coincida con la función real de las tres salidas:
BOARD_RAMPS_14_EFB: hotend, ventilador y cama.BOARD_RAMPS_14_EEB: dos hotends y cama.BOARD_RAMPS_14_EFFoBOARD_RAMPS_14_EEF: configuraciones sin salida de cama en el tercer canal.
Después configura drivers, termistores, dimensiones, finales de carrera y pantalla para la máquina concreta. No cargues un firmware genérico antes de comprobar qué salida controla cada carga.
Es para ti si
- Reparas una máquina RAMPS/Mega o construyes un proyecto RepRap documentado.
- Quieres drivers sustituibles y acceso directo al cableado.
- Puedes revisar esquema, polaridad, corriente y firmware antes de alimentar.
No es para ti si
- Buscas una electrónica moderna de 32 bits con drivers integrados.
- Necesitas dos drivers Z independientes.
- Quieres conectar una cama potente directamente sin calcular corriente ni revisar cableado.
- Necesitas una sustitución automática para una impresora comercial sin adaptar firmware y conectores.
