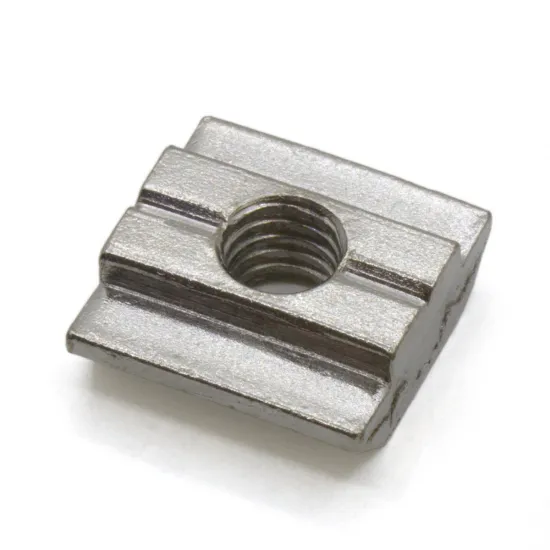

Tuerca deslizante para perfil europeo serie 30 ranura 8 – rosca M6

Descripción

Tuerca deslizante de acero al carbono niquelado con rosca M6 para perfiles HTA3D de serie europea 30. Está destinada a escuadras, placas y uniones estructurales que empleen tornillería M6.

Se introduce desde un extremo abierto del perfil y puede desplazarse por la ranura antes del apriete definitivo.

Características principales

• Familia: perfil europeo serie 30.
• Ranura nominal: 8 mm.
• Rosca: M6.
• Material: acero al carbono niquelado.
• Cuerpo nominal: 16 × 16 mm.
• Altura total: 6 mm.
• Rebaje central: 8 mm.
• Escalón superior: 2 mm.
• Peso aproximado: 7,3 g.

Compatibilidad

Compatible directamente con nuestros perfiles 3030 y 3060, además de los accesorios HTA3D de serie 30 diseñados para tornillería M6.

La resistencia de la unión depende también del tornillo, la escuadra o placa utilizada, el número de fijaciones y la distribución de las cargas.

Montaje

• Introducir la tuerca desde un extremo abierto antes de cerrar la estructura.
• Deslizarla hasta el punto de fijación.
• Utilizar un tornillo M6 de longitud adecuada.
• Comprobar que existe suficiente rosca útil y que el tornillo no hace tope contra el perfil.
• Escuadrar el montaje y apretar las fijaciones progresivamente.

Otras roscas disponibles

También disponible con rosca M3, M4 y M5.

Contenido del paquete

• 1 × Tuerca deslizante para perfil serie 30 con rosca M6.
