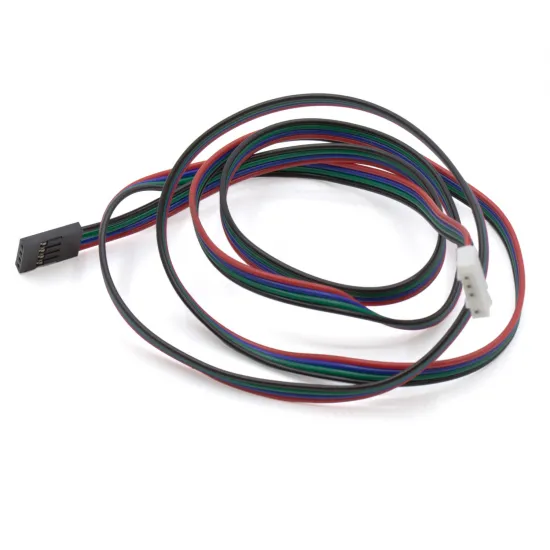

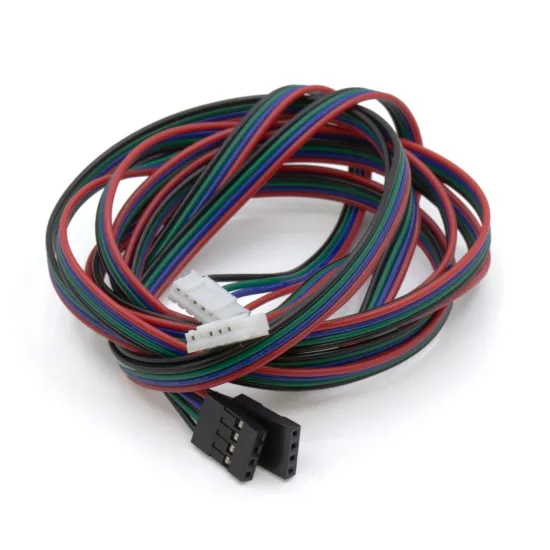

Cable para motor paso a paso NEMA 17 PH2.0–DuPont de 4 pines – 1 m

Descripción

Cable de cuatro conductores para conectar un motor paso a paso a una electrónica mediante una conexión tipo DuPont. Dispone de un conector tipo PH de 2,0 mm para el motor y una conexión DuPont en el extremo destinado a la placa o driver.

La longitud de 1 metro resulta adecuada para impresoras 3D, prototipos, bancos de pruebas y proyectos electrónicos en los que la controladora utiliza pines compatibles con conectores DuPont.

Características principales

• Longitud aproximada: 1 m.
• Cuatro conductores.
• Conector del motor: tipo PH, paso 2,0 mm.
• Conector de la electrónica: tipo DuPont.
• Aislamiento flexible y terminales metálicos.
• Para motores paso a paso bipolares de cuatro conductores.

Compatibilidad

La placa debe disponer de pines compatibles física y eléctricamente con la conexión DuPont. También deben verificarse el conector del motor y el orden de las bobinas.

La indicación NEMA 17 no garantiza el mismo conector o pinout entre motores. Tampoco debe asumirse que la posición de los colores coincide con las señales A+, A−, B+ y B− de la controladora.

Precauciones de instalación

• Apagar la máquina y la fuente de alimentación antes de conectar o desconectar el motor.
• Consultar el pinout de la placa y la documentación del motor.
• Identificar con un multímetro qué dos conductores pertenecen a cada bobina cuando no exista documentación fiable.
• Comprobar la orientación de cada terminal DuPont antes de alimentar el driver.
• Proporcionar alivio de tensión, ya que este tipo de conexión puede ofrecer menos retención mecánica que un conector con bloqueo.

Otras versiones

La versión DuPont también está disponible con 0,5 m de longitud. Para placas con conector tipo XH pueden consultarse las versiones de 0,5 m, 1 m y 2 m.

Contenido del paquete

• 1 × Cable PH2.0–DuPont de cuatro conductores y 1 m.
