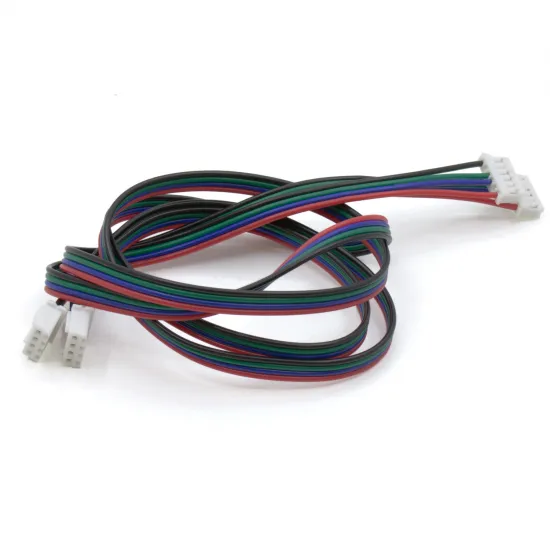

Cable para motor paso a paso NEMA 17 PH2.0–XH2.54 de 4 pines – 0,5 m

Descripción

Cable corto de cuatro conductores para conectar un motor paso a paso a una placa controladora o driver. Dispone de un conector tipo PH de 2,0 mm para el motor y un conector tipo XH de cuatro posiciones para la electrónica.

La longitud de 0,5 metros resulta adecuada cuando el motor se encuentra cerca de la controladora, ayudando a evitar cable sobrante dentro de cajas electrónicas o estructuras compactas.

Características principales

• Longitud aproximada: 0,5 m.
• Cuatro conductores.
• Conector para el motor: tipo PH, paso 2,0 mm.
• Conector para la electrónica: tipo XH, paso comercial 2,54 mm.
• Aislamiento flexible y conectores de plástico.
• Para motores paso a paso bipolares de cuatro conductores.

Compatibilidad

La compatibilidad requiere que coincidan los conectores y el orden eléctrico de las dos bobinas. Que un motor sea NEMA 17 no garantiza que utilice un conector PH2.0 ni el mismo pinout.

Debe verificarse que cada pareja de conductores de una bobina llegue a la pareja correcta de salidas del driver. Los colores no deben utilizarse como única referencia.

Instalación segura

• Apagar completamente la máquina antes de conectar, desconectar o cambiar la posición de los terminales.
• Consultar el esquema del motor y de la placa o identificar las bobinas con un multímetro.
• No forzar los conectores ni conectarlos desplazados respecto a sus pines.
• Sujetar el cable dejando alivio de tensión y evitando que roce con piezas móviles.
• Si el motor no gira suavemente, apagar y revisar el cableado antes de continuar.

Otras versiones

Con conector XH también están disponibles las longitudes de 1 m y 2 m. Para conexiones tipo DuPont puede utilizarse la versión de 0,5 m o la de 1 m, después de comprobar el pinout.

Contenido del paquete

• 1 × Cable PH2.0–XH2.54 de cuatro conductores y 0,5 m.
