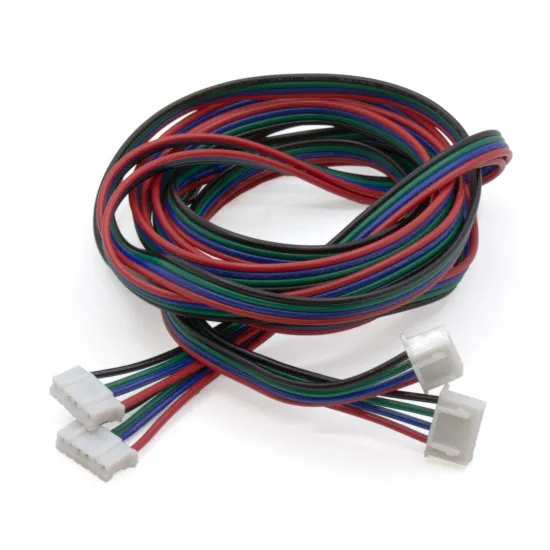

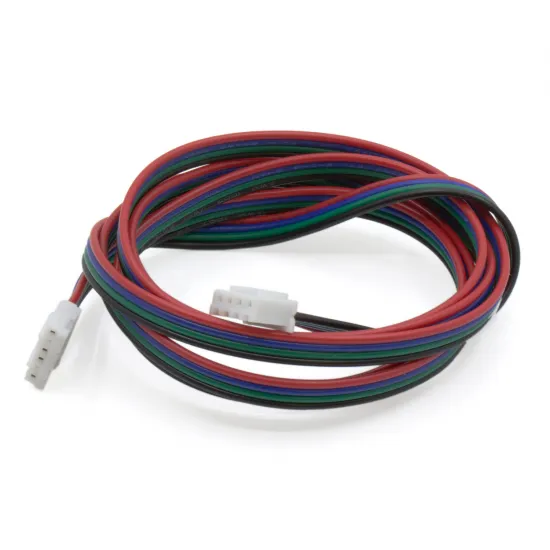

Cable para motor paso a paso NEMA 17 PH2.0–XH2.54 de 4 pines – 2 m

Descripción

Cable de cuatro conductores y 2 metros de longitud para conectar un motor paso a paso a una placa controladora o driver. Incorpora un conector tipo PH de 2,0 mm en el lado del motor y un conector tipo XH de cuatro posiciones en el lado de la electrónica.

Su longitud permite utilizarlo en impresoras 3D de gran formato, máquinas CNC, grabadoras láser y montajes donde la electrónica se encuentra alejada del motor.

Características principales

• Longitud aproximada: 2 m.
• Cuatro conductores.
• Conector para el motor: tipo PH, paso 2,0 mm.
• Conector para la electrónica: tipo XH, paso comercial 2,54 mm.
• Aislamiento flexible.
• Para motores paso a paso bipolares de cuatro conductores.

Compatibilidad

Compatible con motores y controladoras que utilicen estos conectores y un orden de bobinas adecuado. NEMA 17 no define el conector eléctrico ni su pinout, por lo que la compatibilidad debe comprobarse para cada motor y placa.

En instalaciones largas también debe verificarse que la sección y longitud del cable resulten apropiadas para la corriente del motor, el driver utilizado y las condiciones de movimiento de la máquina.

Instalación y guiado

• Realizar todas las conexiones con la máquina completamente apagada.
• Identificar las parejas de bobinas mediante la documentación o con un multímetro.
• Evitar enrollar una gran cantidad de cable sobrante junto a la electrónica.
• Si se instala en una cadena portacables, respetar un radio de curvatura amplio y evitar tensiones sobre los conectores.
• Mantener el cableado del motor razonablemente separado de sensores y señales sensibles cuando sea posible.
• Comprobar que el motor gira suavemente antes de realizar movimientos largos o rápidos.

Otras longitudes y conectores

Con conector XH también están disponibles las versiones de 0,5 m y 1 m. Para conexión tipo DuPont pueden consultarse los cables de 0,5 m y 1 m.

Contenido del paquete

• 1 × Cable PH2.0–XH2.54 de cuatro conductores y 2 m.
