Fusible térmico plano de 125 °C, 250 V y 15 A

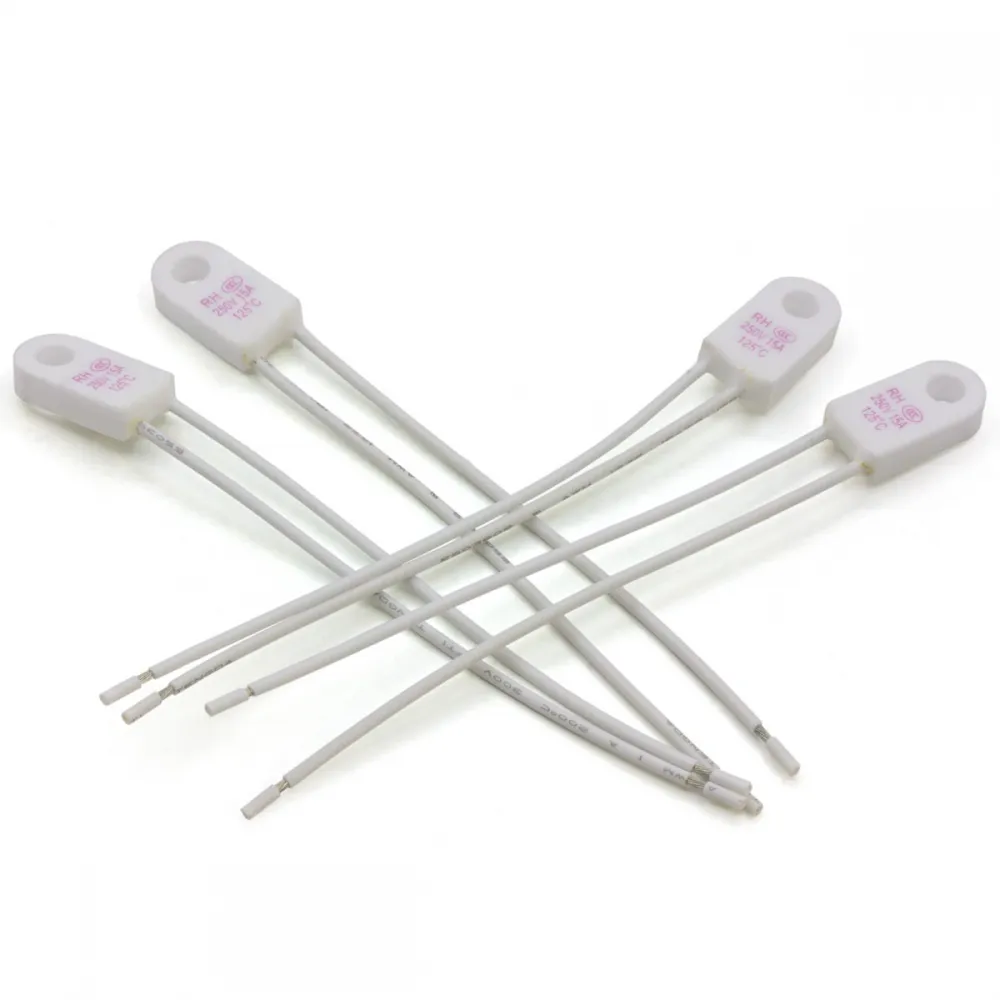

Fusible térmico plano de un solo uso, diseñado para interrumpir el circuito cuando su cuerpo alcanza una temperatura aproximada de 125 °C. Incorpora dos conductores aislados y un orificio que facilita su fijación cerca del componente o superficie cuya temperatura se desea vigilar.

Su marcado indica una capacidad nominal máxima de 250 V y 15 A. Es un elemento de seguridad frente a sobretemperatura y no debe confundirse con un fusible convencional de sobrecorriente.

Características principales

• Tipo: fusible térmico o thermal cutoff.
• Temperatura nominal de actuación: 125 °C.
• Tensión máxima indicada: 250 V.
• Corriente máxima indicada: 15 A.
• Formato plano con orificio de montaje.
• Dos conductores aislados.
• Contacto normalmente cerrado antes de la actuación.
• Dispositivo de un solo uso y no rearmable.

Funcionamiento

Durante el funcionamiento normal, el fusible permite el paso de corriente. Si la temperatura de su cuerpo alcanza el valor de actuación, su contacto interno se abre de forma permanente e interrumpe el circuito.

Después de actuar, el fusible no vuelve a cerrarse al enfriarse. Debe sustituirse y es imprescindible localizar la causa del sobrecalentamiento antes de poner de nuevo el equipo en servicio.

Aplicaciones habituales

• Protección térmica adicional en equipos eléctricos.
• Supervisión de calefactores y superficies calientes.
• Fuentes de alimentación, transformadores y motores.
• Electrodomésticos y maquinaria.
• Proyectos de impresión 3D y automatización que requieran una protección térmica independiente.

Selección y compatibilidad

Para utilizarlo como recambio deben coincidir la temperatura de actuación, corriente, tensión, formato, método de fijación y características eléctricas requeridas por el equipo. No debe elegirse únicamente porque físicamente encaje o comparta la temperatura nominal.

Los valores de 250 V y 15 A representan límites nominales declarados; no implican que cualquier carga que opere por debajo de ambos sea automáticamente compatible. También deben considerarse el tipo de corriente, la carga conectada, la capacidad de interrupción y las condiciones térmicas de montaje.

Instalación

El cuerpo debe quedar térmicamente acoplado a la superficie que se desea proteger y eléctricamente aislado de forma adecuada. Su posición es importante: si queda demasiado alejado de la fuente de calor, podría reaccionar tarde; si se instala en una zona cuya temperatura normal se aproxima a 125 °C, podría abrirse durante el funcionamiento previsto.

El calor aplicado durante la conexión puede dañar o activar prematuramente el fusible. Debe utilizarse un método de conexión apropiado, limitando la transmisión de calor hacia su cuerpo y siguiendo los procedimientos correspondientes al equipo.

Cuando el montaje forme parte de un circuito conectado a la red eléctrica, la instalación debe realizarla una persona cualificada y mantenerse el aislamiento, las distancias de seguridad, la puesta a tierra y las demás protecciones originales.

Advertencias de seguridad

• No es rearmable ni reutilizable.
• No debe puentearse después de actuar.
• No sustituye a un fusible de sobrecorriente.
• No sustituye a un termostato de control.
• No sustituye a la toma de tierra ni a otras protecciones eléctricas.
• En una impresora 3D no sustituye al sensor de temperatura ni a la protección contra calentamiento descontrolado del firmware.

Contenido

• 1 × fusible térmico plano de 125 °C, 250 V y 15 A.
