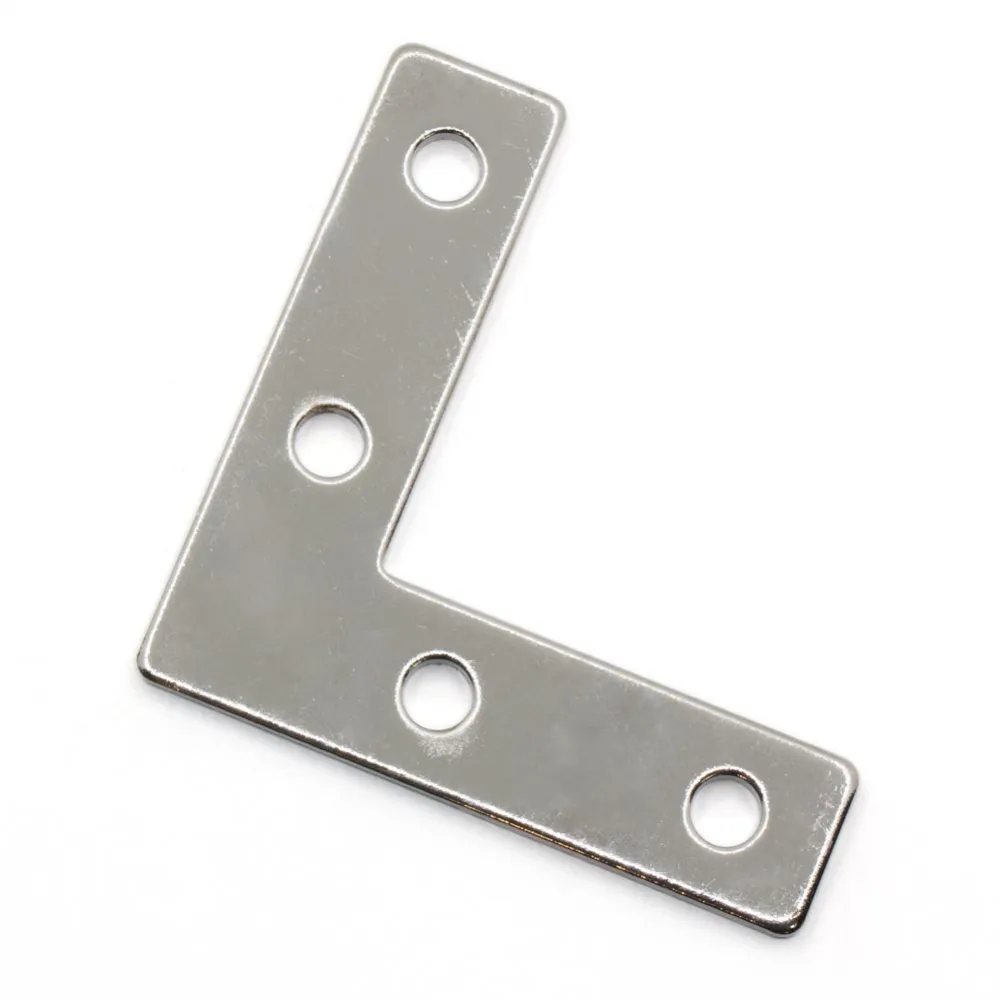

Placa metálica exterior en forma de L para construir o reforzar uniones a 90° entre perfiles de aluminio de la serie 20. Sus cuatro orificios reparten la fijación entre los dos brazos y permiten añadir el refuerzo desde el exterior cuando las ranuras de los perfiles permanecen accesibles.
Es una solución compacta para bastidores de impresoras 3D, pequeñas máquinas CNC, cerramientos, automatización y otras estructuras modulares. La placa ayuda a estabilizar la esquina, pero su capacidad final depende de los perfiles, la tornillería, el apriete, la dirección de la carga y la geometría completa del montaje.

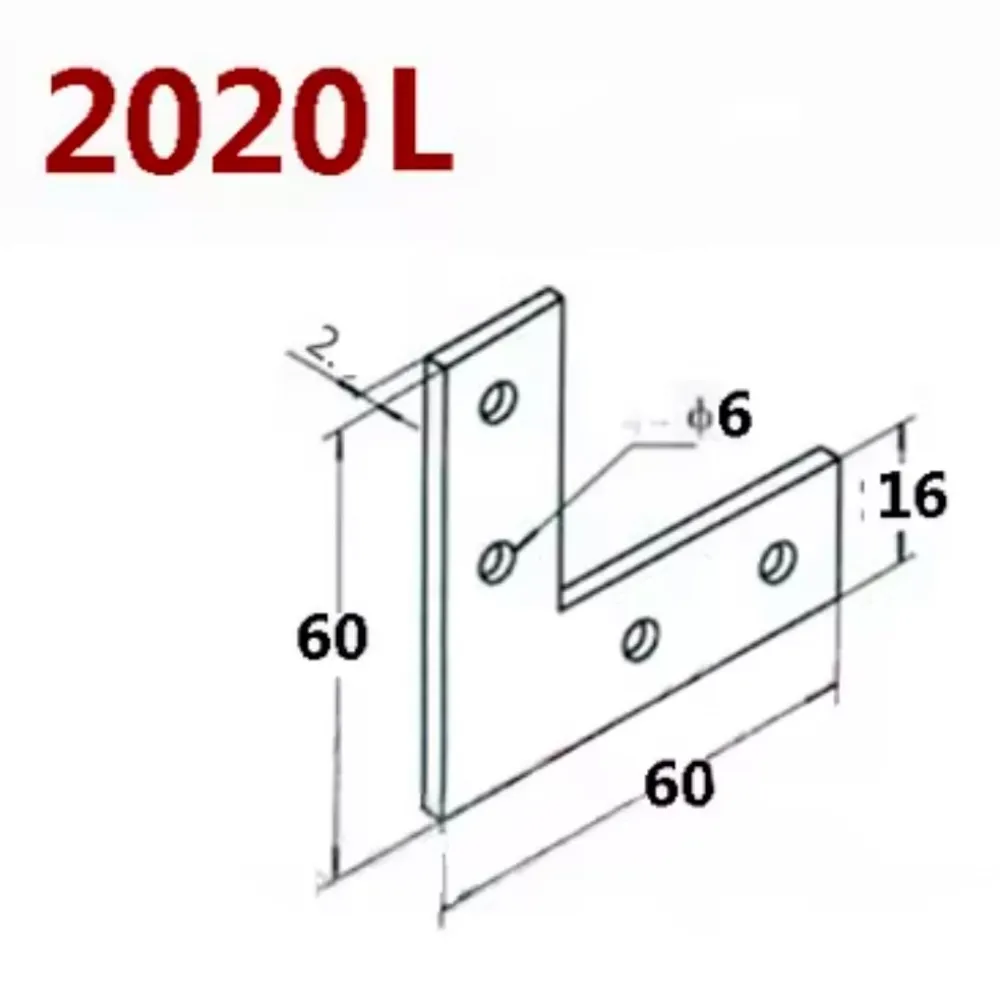

Medidas nominales
| Característica | Valor |
|---|---|
| Forma | L plana |
| Dimensiones exteriores | 60 × 60 mm |
| Ancho de cada brazo | 16 mm |
| Espesor nominal | 2 mm |
| Orificios | 4, dos por brazo |
| Diámetro nominal | 6 mm |
| Contenido | 1 placa |
El plano no declara la separación entre centros de los orificios. Si la pieza debe coincidir con taladros existentes o una mecanización cerrada, mide la unidad antes de diseñar el conjunto.
Compatibilidad con perfiles serie 20
La placa está destinada a los perfiles y accesorios HTA3D de la serie 20, incluidos el perfil de aluminio 2020 y el perfil de aluminio 2040. En el 2040 debe elegirse una ranura cuya posición permita que ambos brazos apoyen correctamente.
En perfiles de otros fabricantes, compartir una sección exterior de 20 × 20 o 20 × 40 mm no garantiza el montaje. Comprueba anchura y geometría de la ranura, posición de su eje, tipo de tuerca en T, rosca del tornillo, diámetro de cabeza y acceso de la herramienta.
Contenido y tornillería

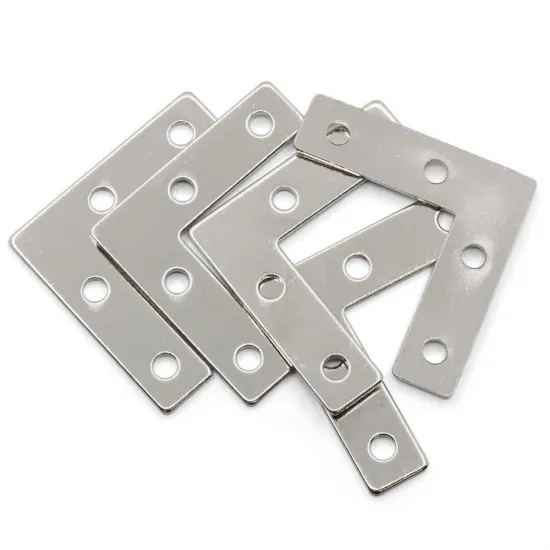

Se suministra una placa. Los perfiles, tornillos, arandelas y tuercas en T que aparecen en el esquema de montaje no están incluidos. La fotografía con varias placas muestra el aspecto del producto, no la cantidad suministrada.
Los orificios de 6 mm ofrecen paso para tornillería compatible, pero no determinan por sí solos una rosca concreta: la elección depende de la tuerca para la ranura, de la cabeza del tornillo y de la longitud necesaria. Evita que un tornillo demasiado largo toque el fondo de la ranura antes de sujetar la placa.
Montaje
- Presenta los dos perfiles a 90° y comprueba que sus extremos y caras de apoyo estén limpios y sin rebabas.
- Introduce las tuercas adecuadas en las ranuras y coloca la placa sobre la cara exterior.
- Enrosca los cuatro tornillos sin apretarlos por completo.
- Escuadra y alinea la unión; confirma que toda la placa apoya sin balancearse ni deformarse.
- Aprieta progresivamente y de forma alternada, respetando el límite de los tornillos y las tuercas del perfil.
- Revisa la unión después de los primeros ciclos de carga o vibración.
Cuándo elegir una placa en T
Esta placa en L está pensada para formar o reforzar una esquina exterior. Cuando un perfil termine perpendicularmente contra el lateral o la zona intermedia de otro dentro del mismo plano, resulta más apropiada la placa de unión exterior en T para perfiles serie 20.
No se declara material, tratamiento superficial, par de apriete, carga máxima ni resistencia estructural certificada. Para montajes sometidos a cargas importantes, golpes o riesgo para personas, la unión debe calcularse y verificarse como conjunto.
