- Modelo: Conector-L-3030
Modelo:
2020 -Tipo L
2020 -Tipo T
2020 -Tipo L
2020 - T type
3030 -Tipo L
3030 -Tipo T

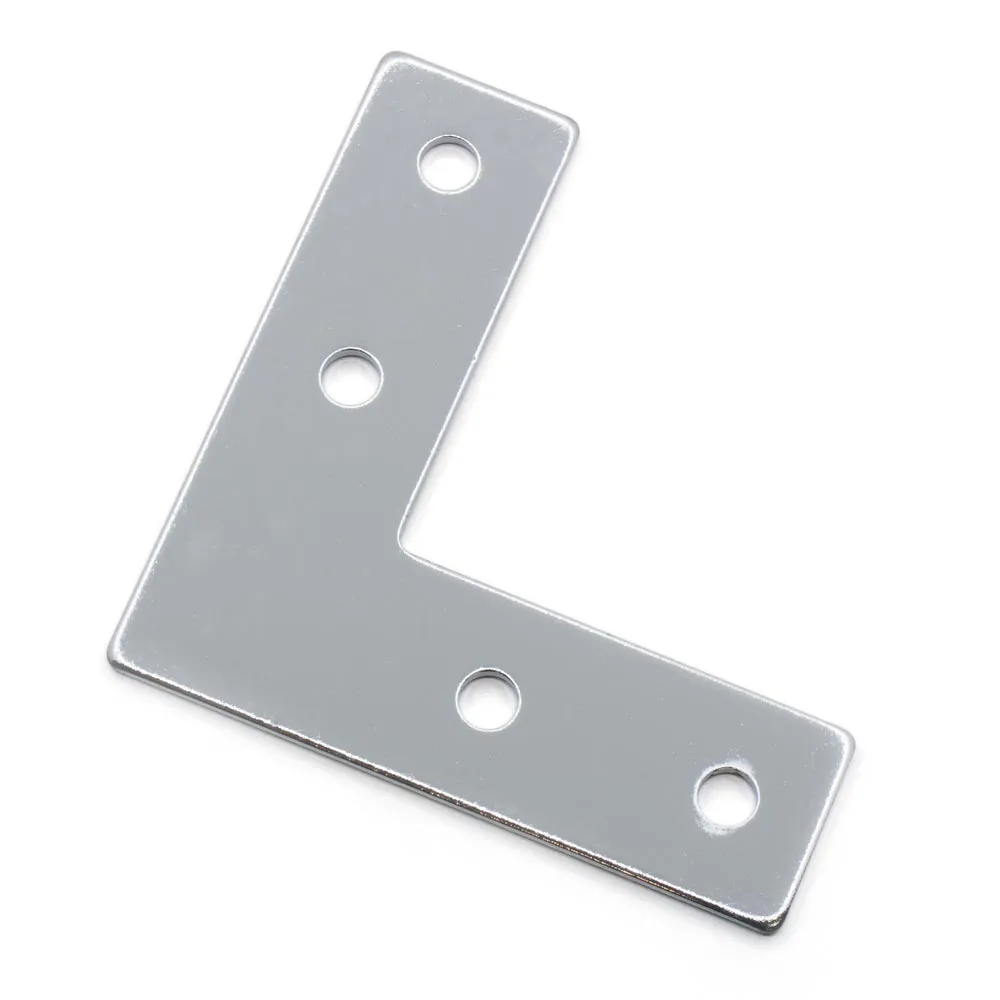

Placa metálica exterior en forma de L para construir o reforzar uniones a 90° entre perfiles de aluminio de la serie 30. Sus cuatro orificios distribuyen la fijación entre los dos brazos y permiten añadir el refuerzo desde el exterior cuando las ranuras de la estructura están accesibles.
Su formato de 85 × 85 mm está orientado a bastidores de impresoras 3D, máquinas CNC, mesas, cerramientos, automatización y otras estructuras modulares realizadas con perfiles de mayor sección. La placa ayuda a estabilizar la esquina, pero la capacidad final depende de perfiles, fijaciones, apriete, dirección de carga y geometría completa.

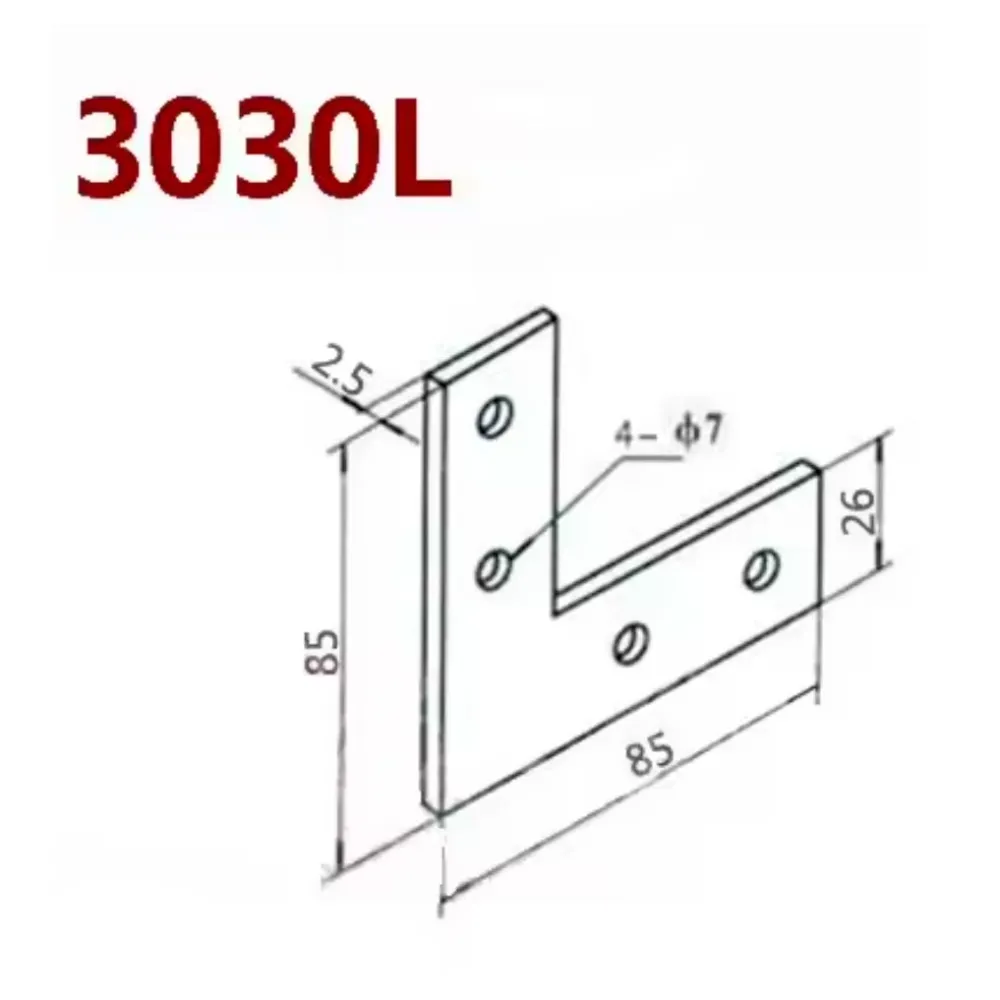

Medidas nominales
| Característica | Valor |
|---|---|
| Forma | L plana |
| Dimensiones exteriores | 85 × 85 mm |
| Ancho de cada brazo | 26 mm |
| Espesor nominal | 2,5 mm |
| Orificios | 4, dos por brazo |
| Diámetro nominal | 7 mm |
| Contenido | 1 placa |
El plano no indica la separación entre centros de los orificios. Si la placa debe coincidir con una perforación existente o una mecanización cerrada, mide la unidad antes de diseñar el conjunto.
Compatibilidad con perfiles serie 30
Está destinada a los perfiles y accesorios HTA3D de la serie 30, como el perfil de aluminio 3030 y el perfil de aluminio 3060. En un 3060 debe seleccionarse una ranura cuya posición permita el apoyo completo de ambos brazos.
En perfiles de otros fabricantes, compartir una sección exterior de 30 × 30 o 30 × 60 mm no garantiza el montaje. Comprueba anchura y forma de la ranura, posición de su eje, tuerca en T, rosca y cabeza del tornillo y acceso de la herramienta.
La placa en L para perfiles serie 20 mide 60 × 60 × 2 mm y utiliza orificios de 6 mm. Es una referencia distinta y no debe sustituirse por esta versión sin comprobar el perfil y toda la fijación.
Contenido y tornillería

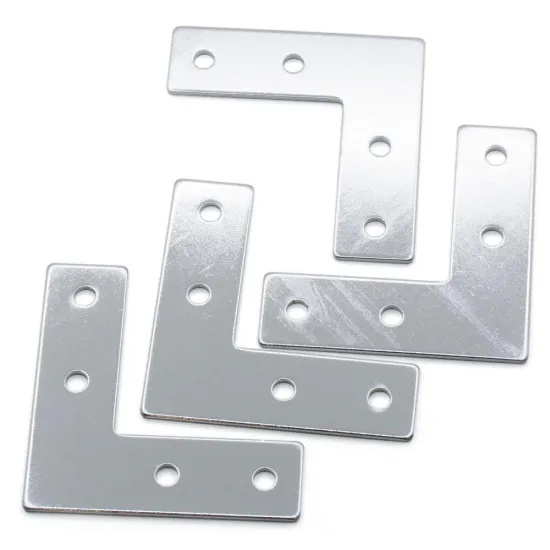

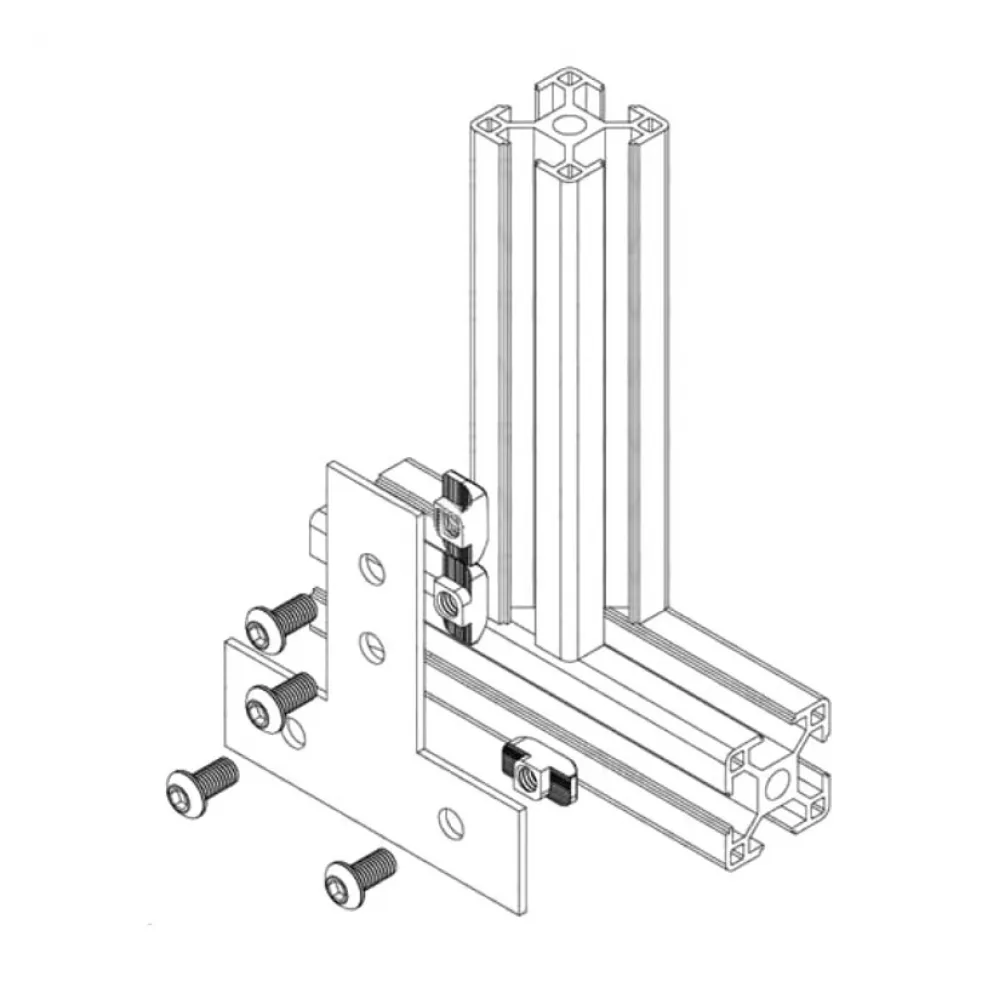

Se suministra una placa. Los perfiles, tornillos, arandelas y tuercas en T que aparecen en el esquema de montaje no están incluidos. La fotografía con varias placas solo ilustra el aspecto del producto.
Los orificios de 7 mm proporcionan holgura para una fijación compatible, pero no definen por sí solos la métrica. La rosca debe coincidir con la tuerca de la ranura, la cabeza debe apoyar de forma segura y la longitud no debe tocar el fondo antes de prensar la placa.
Montaje
- Presenta los perfiles a 90° y limpia las caras de apoyo y posibles rebabas.
- Introduce las tuercas compatibles en las ranuras y coloca la placa sobre el exterior.
- Enrosca las cuatro fijaciones sin apretarlas completamente.
- Escuadra y alinea la unión; comprueba que la placa apoya por completo sin balancearse ni deformarse.
- Aprieta progresivamente y de forma alternada dentro de los límites de la tornillería y las tuercas.
- Revisa el conjunto después de los primeros ciclos de carga o vibración.
Cuándo elegir una placa en T
Esta placa en L forma o refuerza una esquina exterior. Cuando un perfil termine perpendicularmente contra el lateral o la zona intermedia de otro dentro del mismo plano, resulta más adecuada la placa de unión exterior en T para perfiles serie 30.
No se declara material, tratamiento superficial, par de apriete, carga máxima ni resistencia estructural certificada. Las uniones sometidas a cargas importantes, golpes o riesgo para personas deben calcularse y verificarse como conjunto.
