BIGTREETECH EBB42 GEN2 V1.0 | Toolboard CAN/USB para Klipper

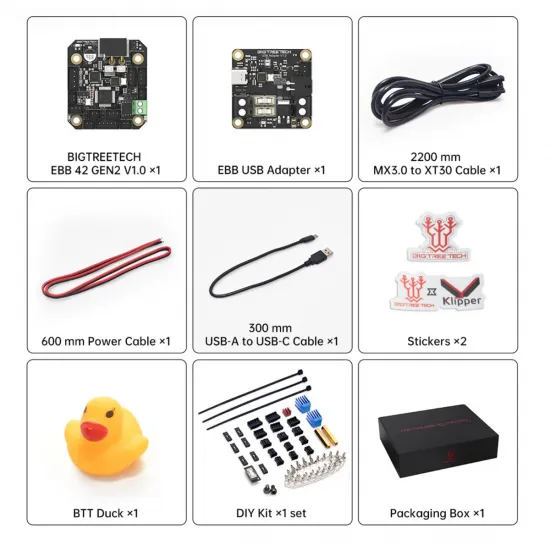

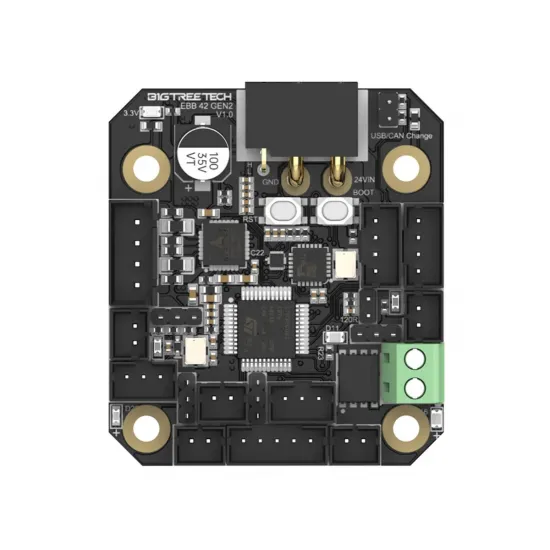

La BIGTREETECH EBB42 GEN2 V1.0 es una toolboard de nueva generación diseñada para su montaje alrededor de motores de extrusor de 42 mm. Centraliza en el cabezal las conexiones del motor, calentador, ventiladores, sensores y sonda, comunicándose con Klipper mediante CAN BUS o USB.

Integra un microcontrolador STM32G0B1 a 64 MHz, un driver TMC2209 y numerosos circuitos de protección. Aunque comparte funciones con la EBB42 CAN anterior, la GEN2 utiliza una arquitectura y un pinout diferentes y necesita sus propios archivos de configuración.

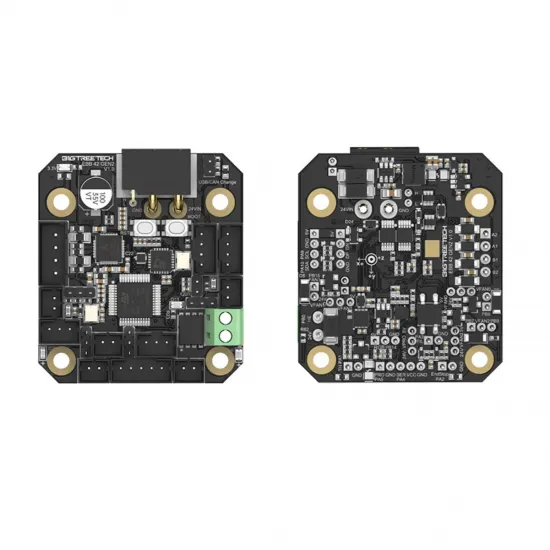

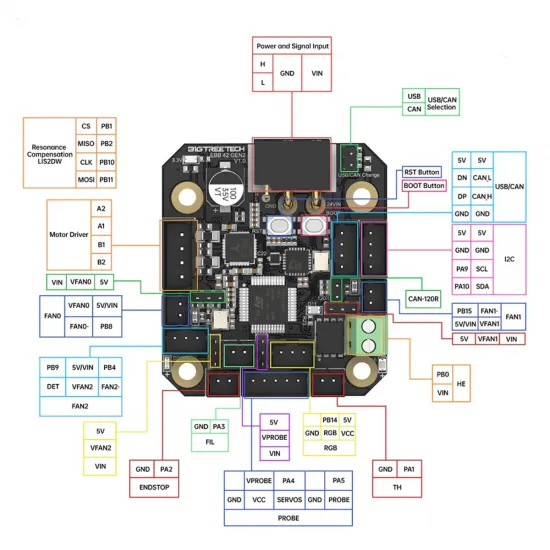

Características principales

• Comunicación CAN BUS o USB seleccionable mediante jumper.
• Alimentación de 24 a 28 V.
• Salida de calentador de hasta 120 W a 24 V, limitada a 5 A.
• Dos salidas PWM para ventiladores de 2 hilos.
• Una salida para ventilador de 3 hilos con tacómetro.
• Voltaje de ventiladores seleccionable entre 5 y 24 V.
• Entrada protegida para sensores NTC o PT1000.
• Pull-up de 2,2 kΩ en la entrada de temperatura.
• Conector multiplexado para MicroProbe, BLTouch o sonda inductiva de 24 V.
• Interfaces RGB, I²C, endstop y sensor de filamento.
• Sensor interno para monitorizar la temperatura del TMC2209.

Sensores de temperatura

La EBB42 GEN2 admite termistores NTC o sensores PT1000 conectados directamente. No incorpora MAX31865 y, por tanto, no ofrece lectura directa para PT100. Para utilizar un PT100 puede añadirse una interfaz externa o escogerse la EBB42 CAN con MAX31865.

Compatibilidad e instalación

Puede instalarse en impresoras personalizadas y conversiones Klipper, incluidas máquinas basadas en Voron, Rat Rig o VzBot, cuando el toolhead disponga de un soporte específico para su geometría. No debe considerarse una pieza plug-and-play para una impresora concreta.

Para generar el firmware Klipper debe seleccionarse STM32G0B1, cristal de 8 MHz y la interfaz utilizada: USB en PA11/PA12 o CAN en PB12/PB13. El desplazamiento del bootloader debe coincidir con la instalación, especialmente si se utiliza Katapult.

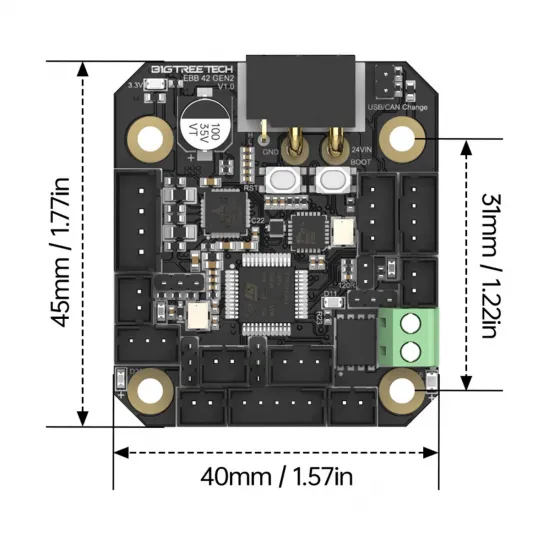

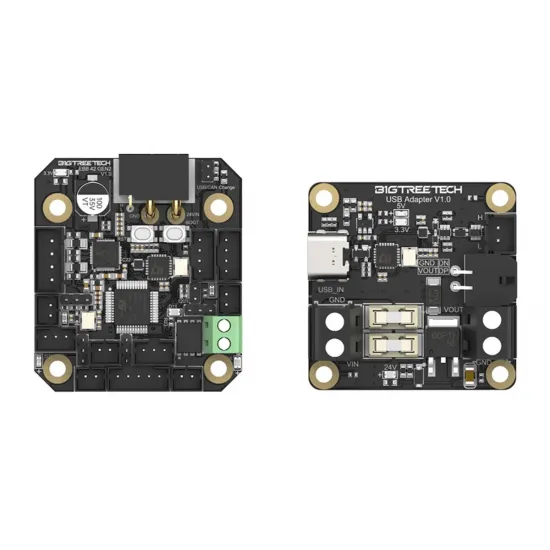

La placa adaptadora forma parte funcional de la instalación, ya que contiene componentes de protección que no deben puentearse. CAN y USB son modos alternativos y no deben conectarse simultáneamente. Incluso en modo USB, la EBB42 GEN2 requiere alimentación independiente de 24 V.

La resistencia de terminación CAN de 120 Ω solo debe habilitarse cuando la EBB42 esté situada en uno de los extremos físicos del bus.

Uso en cámaras cerradas

El fabricante declara ensayos prolongados a temperaturas de cámara de hasta 75 °C y recomienda ventilación por encima de 60 °C. La temperatura admisible del conjunto también depende del montaje, ventilación, corriente del motor y otros componentes instalados.

Otro formato disponible

Para motores y toolheads compactos de 36 mm puede utilizarse la BIGTREETECH EBB36 GEN2.
