- Stock: 1350
- Modelo: Inserto-M3
Tipo:
M3
M4
M5

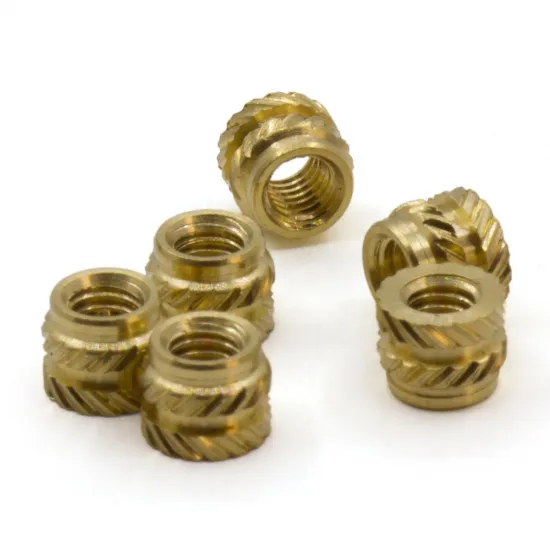

Inserto roscado M3 de Brass —aleación de cobre— para crear una rosca metálica reutilizable en piezas de termoplástico. Se instala aplicando calor de forma controlada, permitiendo que el material se ablande alrededor del moleteado exterior y lo retenga al enfriarse.

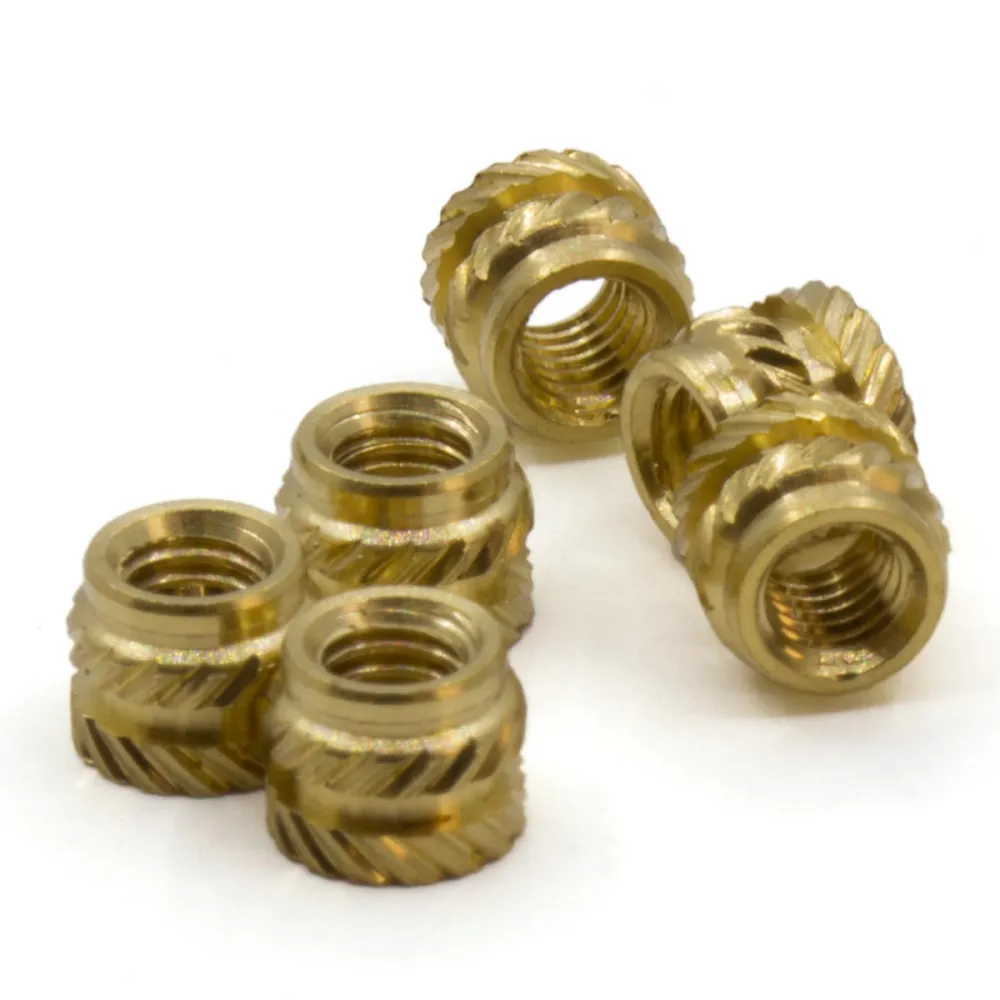

Su doble moleteado inclinado aumenta la superficie de contacto con el plástico y ayuda a resistir tanto el giro como la extracción. Resulta especialmente útil en piezas impresas en 3D que deben desmontarse varias veces o soportar más apriete que una rosca formada directamente en el plástico.

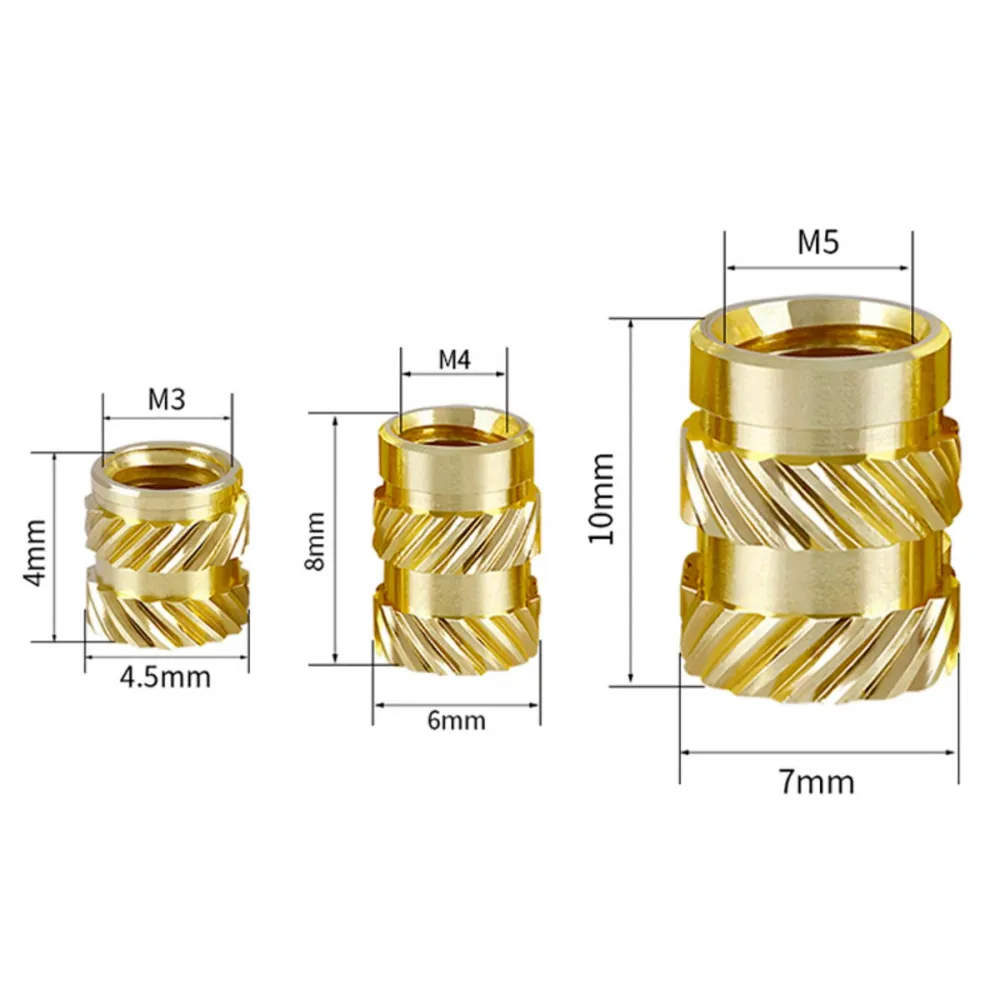

Características y dimensiones
- Rosca interior: M3.
- Diámetro exterior nominal: 4,5 mm.
- Longitud nominal: 4 mm.
- Material: Brass, aleación de cobre.
- Rosca: pasante.
- Exterior: moleteado bidireccional para mejorar el anclaje.
- Instalación recomendada: inserción térmica en termoplásticos.
Unidad de venta
El precio corresponde a un inserto. El tornillo y las herramientas de instalación se venden por separado.
Aplicaciones habituales
- Carcasas electrónicas impresas en 3D.
- Extrusores, cabezales y soportes de impresoras 3D.
- Montaje de placas, sensores y ventiladores.
- Piezas que deben desmontarse periódicamente.
- Prototipos y mecanismos fabricados en termoplástico.
Diseño del alojamiento
La rosca M3 identifica el tornillo compatible, pero no determina por sí sola el diámetro del alojamiento. Esta referencia tiene un diámetro exterior nominal de 4,5 mm y una longitud de 4 mm.
El orificio de la pieza debe dimensionarse teniendo en cuenta:
- El diámetro exterior real del inserto.
- El material y la contracción de la pieza impresa.
- La orientación y anchura de extrusión.
- La cantidad de material disponible alrededor del alojamiento.
- La profundidad necesaria para el inserto y el tornillo.
No existe un diámetro de orificio universal que funcione igual con todos los materiales e impresoras. Es recomendable imprimir una pequeña probeta con varios diámetros antes de fabricar la pieza definitiva.
Compatibilidad con impresoras Voron
Los insertos M3 se utilizan ampliamente en impresoras Voron y en numerosas modificaciones, pero la compatibilidad debe comprobarse mediante la lista de materiales y el modelo de la pieza.
Esta referencia mide M3 × Ø4,5 × 4 mm, mientras que muchos diseños Voron actuales especifican insertos de aproximadamente M3 × Ø5 × 4 mm. Puede utilizarse cuando el alojamiento esté diseñado o ajustado para Ø4,5 mm, pero no debe considerarse un sustituto universal de cualquier inserto Voron.
Instalación recomendada
- Preparar un alojamiento recto y con suficiente material alrededor.
- Calentar el inserto con un soldador de temperatura regulable, preferentemente equipado con una punta específica para termoinsertos.
- Introducirlo perpendicularmente aplicando una presión suave y constante.
- Detenerse cuando quede enrasado, sin hundirlo excesivamente.
- Mantenerlo inmóvil y dejar que el plástico se enfríe completamente.
- Comprobar la alineación y limpiar la entrada antes de colocar el tornillo.
La temperatura adecuada depende del termoplástico. Debe emplearse únicamente el calor necesario para ablandarlo: una temperatura excesiva puede degradar el material, deformar el alojamiento o reducir la resistencia de la unión.
Precauciones
- No instalarlo demasiado cerca de paredes finas o bordes.
- No introducirlo a presión en frío: puede agrietar o separar las capas.
- No utilizar el tornillo para arrastrar el inserto durante la instalación térmica.
- Comprobar que la longitud del tornillo no haga fondo ni empuje el inserto fuera de la pieza.
- En resinas, termoestables, madera o materiales que no puedan fundirse de forma controlada se necesita otro método de montaje.
