Placa exterior en forma de T para unir y reforzar perfiles de aluminio de la serie 20. Su patrón de cinco orificios permite fijarla sobre las ranuras de los perfiles y crear uniones planas en T para bastidores, soportes y estructuras modulares.
Está fabricada en aleación de aluminio y mide 60 × 60 mm. Los orificios pasantes de 5,2 mm están preparados para utilizar tornillería M5, con una separación entre centros de 20 mm.
Características principales
- Placa plana de unión y refuerzo en forma de T.
- Compatible con los perfiles HTA3D de la serie 20.
- Dimensiones exteriores: 60 × 60 mm.
- Anchura superior: 20 mm.
- Número de orificios: 5.
- Diámetro de los orificios: 5,2 mm.
- Separación entre centros de los orificios: 20 mm.
- Adecuada para tornillería M5.
- Material: aleación de aluminio.
- No incluye tornillos ni tuercas.
- Contenido: una placa.

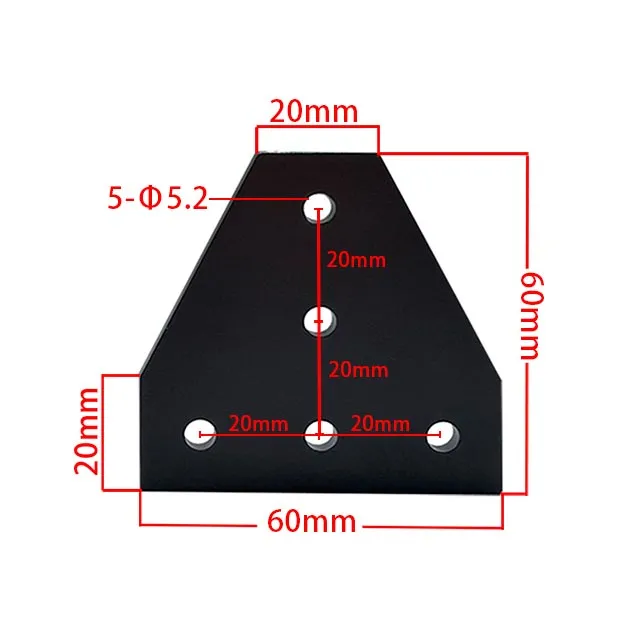

Plano dimensional
El plano muestra las dimensiones exteriores, el diámetro de los cinco orificios y su distribución. Todas las medidas están expresadas en milímetros.
Compatibilidad
Compatible con los perfiles y accesorios de la serie 20 disponibles en HTA3D, incluidos el perfil de aluminio estructural 2020 y el perfil de aluminio estructural 2040.
Los orificios de 5,2 mm permiten el paso de tornillos M5. Para fijarla a las ranuras pueden utilizarse, según el tipo de montaje, la tuerca de martillo M5 para perfiles serie 20 o la tuerca deslizante M5 para perfiles serie 20.
Puede utilizarse con perfiles de otros fabricantes cuando la posición de las ranuras coincida con el patrón de 20 mm de la placa. La denominación 2020 o 2040 por sí sola no garantiza que todos los sistemas de perfilería tengan la misma geometría interior.
Tipo de unión
Esta pieza es una placa plana de refuerzo. Los perfiles deben presentar una cara coplanaria sobre la que pueda apoyarse la placa. No sustituye a una escuadra destinada a unir perfiles situados en planos diferentes.
La forma en T resulta especialmente útil para conectar un perfil perpendicular con uno o dos perfiles alineados, repartir la fijación entre varias ranuras y reducir el movimiento de la unión.
Montaje
Coloca la placa sobre las caras de los perfiles y alinea sus orificios con las ranuras. Introduce los tornillos M5 y las tuercas correspondientes sin apretarlos completamente, comprueba la posición y la escuadra de la estructura y realiza después el apriete progresivo.
La longitud adecuada de los tornillos dependerá del espesor de la placa, de las arandelas utilizadas y de la profundidad de rosca disponible en las tuercas. La capacidad de carga final también dependerá del número de fijaciones empleadas y del diseño completo de la estructura.
Aplicaciones habituales
- Uniones planas en T con perfiles 2020 y 2040.
- Refuerzo de bastidores para impresoras 3D.
- Estructuras para pequeñas máquinas CNC.
- Cerramientos y soportes técnicos.
- Proyectos de robótica y automatización.
Para realizar una unión plana a 90° entre dos perfiles también puede utilizarse la placa exterior en L para perfiles serie 20.
