Placa exterior en forma de L para unir y reforzar dos perfiles de aluminio de la serie 20 formando un ángulo plano de 90°. Su patrón de cinco orificios distribuye la fijación sobre las ranuras de ambos perfiles.
Está fabricada en aleación de aluminio y tiene unas dimensiones exteriores de 60 × 60 mm. Sus cinco orificios pasantes miden 5,2 mm de diámetro y están distribuidos con una separación entre centros de 20 mm para utilizar tornillería M5.
Características principales
- Placa plana de unión y refuerzo en forma de L.
- Compatible con los perfiles HTA3D de la serie 20.
- Dimensiones exteriores: 60 × 60 mm.
- Anchura nominal de los brazos: 20 mm.
- Número de orificios: 5.
- Diámetro de los orificios: 5,2 mm.
- Separación entre centros de los orificios: 20 mm.
- Adecuada para tornillería M5.
- Material: aleación de aluminio.
- No incluye tornillos ni tuercas.
- Contenido: una placa.

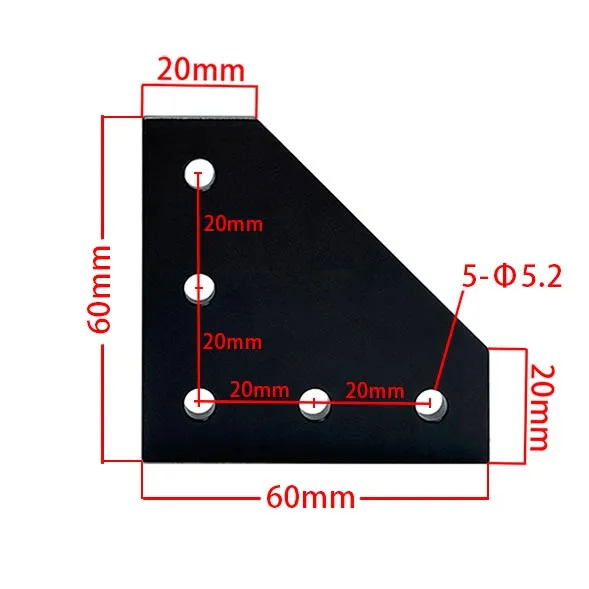

Plano dimensional
El plano muestra las dimensiones exteriores y la distribución de los cinco orificios. Todas las medidas indicadas están expresadas en milímetros.
Compatibilidad
Compatible con los perfiles y accesorios de la serie 20 disponibles en HTA3D, incluidos el perfil de aluminio estructural 2020 y el perfil de aluminio estructural 2040.
Los orificios de 5,2 mm permiten utilizar tornillos M5. La fijación a las ranuras puede realizarse, según las necesidades del montaje, con la tuerca de martillo M5 para perfiles serie 20 o con la tuerca deslizante M5 para perfiles serie 20.
Puede emplearse con perfiles de otros fabricantes cuando la posición de sus ranuras coincida con el patrón de orificios de la placa. Conviene comprobar la geometría del perfil antes de asumir la compatibilidad.
Tipo de unión
Esta placa permite construir o reforzar una unión plana de 90° entre perfiles cuyas caras se encuentran en el mismo plano. No es una escuadra tridimensional para unir perfiles situados en planos diferentes.
La distribución de tres orificios en un brazo y tres en el otro, compartiendo el orificio de la esquina, proporciona un total de cinco puntos de fijación.
Montaje
Apoya la placa sobre las caras coplanarias de los perfiles y alinea sus orificios con las ranuras. Coloca los tornillos M5 y las tuercas correspondientes, realiza un primer apriete ligero y comprueba el ángulo antes de completar el apriete.
La longitud de los tornillos debe seleccionarse teniendo en cuenta el espesor de la placa, las arandelas y la profundidad útil de las tuercas. En estructuras sometidas a cargas importantes, la resistencia de la unión debe valorarse como parte del diseño completo.
Aplicaciones habituales
- Uniones planas a 90° con perfiles 2020 y 2040.
- Refuerzo de esquinas en bastidores.
- Estructuras para impresoras 3D y pequeñas máquinas CNC.
- Cerramientos, paneles y soportes técnicos.
- Proyectos de robótica y automatización.
Para crear o reforzar una unión plana en forma de T puede utilizarse la placa exterior en T para perfiles serie 20.
