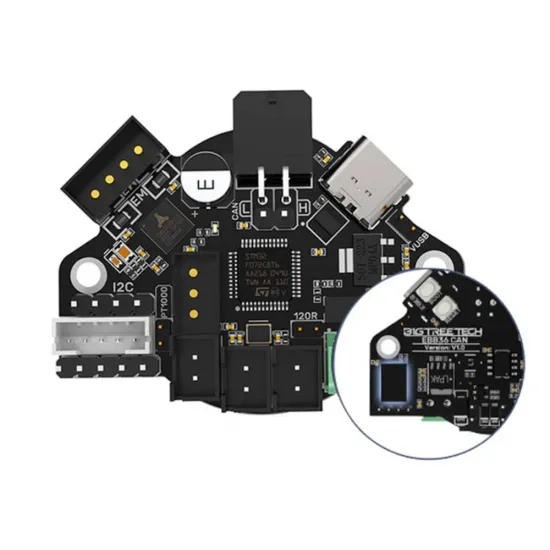

BIGTREETECH EBB36 CAN V1.2 sin MAX31865 | Toolboard para Klipper

La BIGTREETECH EBB36 CAN V1.2 es una placa para cabezal de impresión orientada a extrusores con motores paso a paso de 36 mm. Centraliza el control del extrusor, calentador, ventiladores y sensores, y puede comunicarse con Klipper mediante CAN BUS o USB.

Esta variante no incorpora MAX31865. Su entrada TH0 permite utilizar termistores NTC 100K o sensores PT1000 conectados directamente, seleccionando el pull-up adecuado mediante el jumper de la placa.

Características principales

• Driver TMC2209 integrado y controlado mediante UART.
• Acelerómetro ADXL345 integrado.
• Salida E0 para calentador de hasta 5 A.
• Dos salidas para ventiladores.
• Conexiones para endstop, sonda, I²C y RGB.
• Comunicación CAN BUS o USB.
• Terminación CAN de 120 Ω seleccionable.
• Botones BOOT y RESET para actualización del firmware.

Sensores compatibles

• Termistores NTC 100K en TH0 con pull-up de 4,7 kΩ y sin instalar el jumper de PT1000.
• PT1000 conectado directamente en TH0 con pull-up de 2,2 kΩ seleccionado mediante jumper.

Esta versión no debe anunciarse como compatible directamente con PT100. Para utilizar un PT100 es necesario añadir una interfaz de lectura adecuada o escoger la EBB36 CAN con MAX31865.

Compatibilidad e instalación

Puede emplearse en impresoras personalizadas y conversiones Klipper, incluidas máquinas basadas en Voron, Rat Rig o VzBot, si el cabezal dispone de un soporte adecuado para la EBB36. La integración requiere adaptar el montaje, cableado, alimentación y archivo de configuración.

En Klipper debe configurarse el tipo exacto de termistor o PT1000 y el pin TH0 correspondiente a la revisión de la placa. Para PT1000 debe declararse el pull-up real de 2,2 kΩ. No deben copiarse pines ni parámetros de otra revisión sin comprobar el hardware.

La resistencia CAN de 120 Ω solo debe habilitarse si la placa está situada en uno de los extremos físicos del bus.

Alternativas

Para motores de 42 mm puede utilizarse la EBB42 CAN sin MAX31865.
