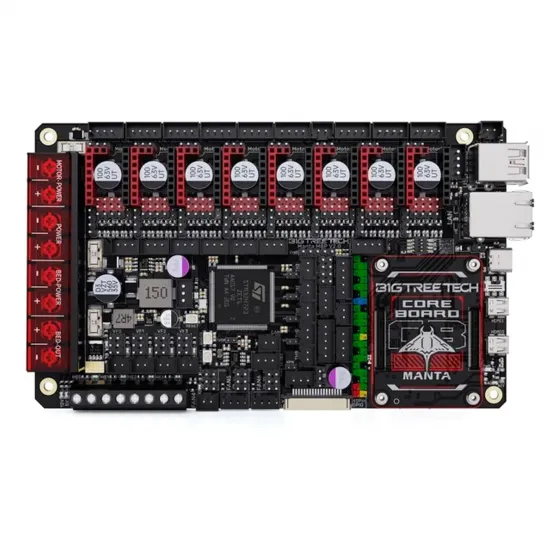

La BIGTREETECH Manta M8P V2.0 es una placa de control de 32 bits para impresoras 3D avanzadas, máquinas CoreXY y proyectos con varios motores independientes. Combina un STM32H723ZET6 Cortex-M7 a 550 MHz, ocho zócalos para drivers reemplazables y un conector BTB que permite instalar directamente un módulo Linux compatible para ejecutar Klipper en un conjunto compacto.
Su principal ventaja no es solo la cantidad de conexiones: permite elegir la alimentación de cada driver entre la línea habitual VBB y una entrada HV separada, incorpora CAN, ofrece cuatro salidas de calefactor además de la cama y dispone de ventiladores, sensores y expansiones suficientes para configuraciones exigentes.
Características principales
| Elemento | Especificación |
|---|---|
| Microcontrolador | STM32H723ZET6, ARM Cortex-M7, 550 MHz |
| Drivers | 8 zócalos reemplazables; STEP/DIR y, según el módulo, UART o SPI |
| Motores | 8 canales independientes y 9 conectores físicos; las dos salidas de Motor3 están en paralelo |
| Alimentación de placa | 12 o 24 V DC |
| Alimentación de cama | 12 o 24 V DC, entrada independiente |
| Alimentación de drivers | VBB o entrada HV separada; HV publicada por el fabricante para 24-60 V |
| Calefacción | 1 salida de cama y 4 salidas HE0-HE3 |
| Temperatura | 5 entradas NTC de 100 kΩ; TH0-TH3 configurables también para PT1000 |
| Ventiladores | 5 salidas PWM de 2 pines, 2 de 4 pines, Pi-FAN y salida permanente |
| Comunicaciones y expansión | USB-C, CAN, SPI, I2C, RGB, TFT, EXP por FPC, sonda, servo, PS-ON y GPIO |

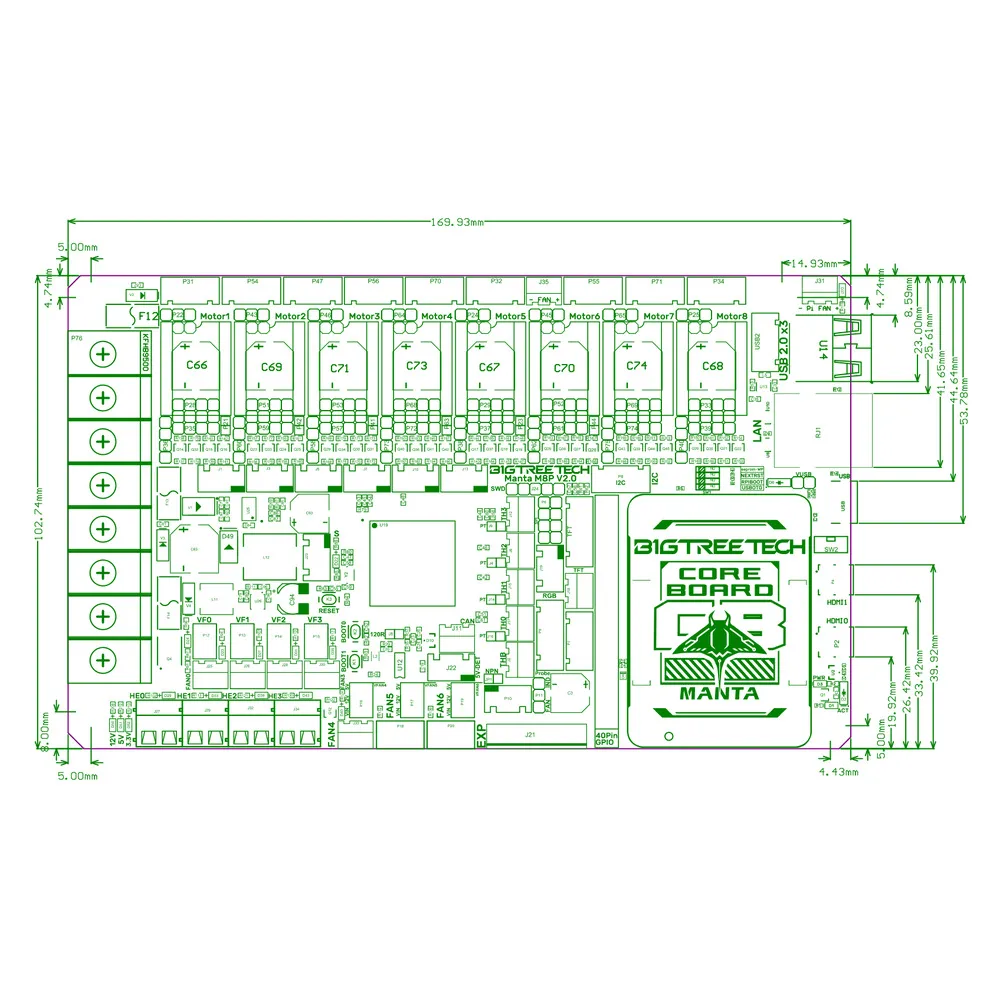

| Dimensiones | 170 × 102,7 mm |

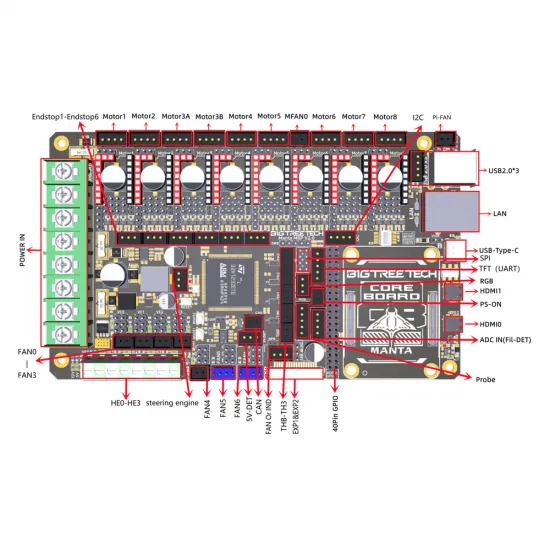

Ocho drivers y nueve conectores de motor
La placa dispone de ocho canales de driver independientes. Motor3 ofrece dos conectores físicos, 3A y 3B, conectados en paralelo al mismo controlador; resultan útiles para dos motores que deban moverse siempre juntos, pero no permiten control, corriente ni nivelación independientes. Si una máquina necesita cuatro motores Z regulados por separado, cada uno debe ocupar su propio canal.
Admite módulos habituales como TMC2209, TMC2208, TMC2130, TMC5160, A4988, DRV8825, LV8729 o ST820, siempre que coincidan formato, pinout, modo de comunicación y tensión. Los jumpers situados bajo cada zócalo configuran STEP/DIR, UART, SPI y DIAG; deben ajustarse específicamente para el driver instalado.

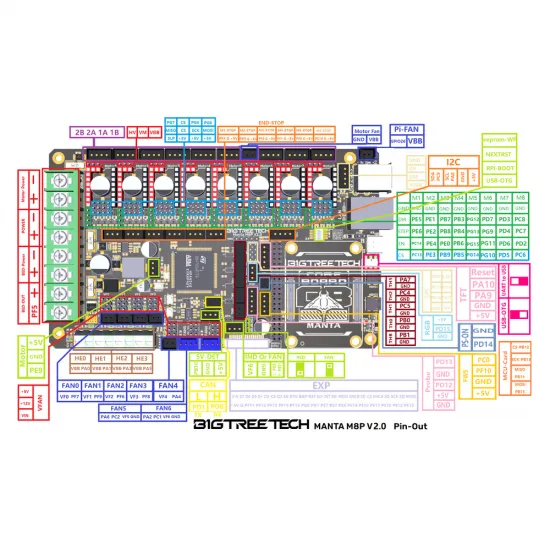

VBB y HV: capacidad de la placa frente al límite del driver

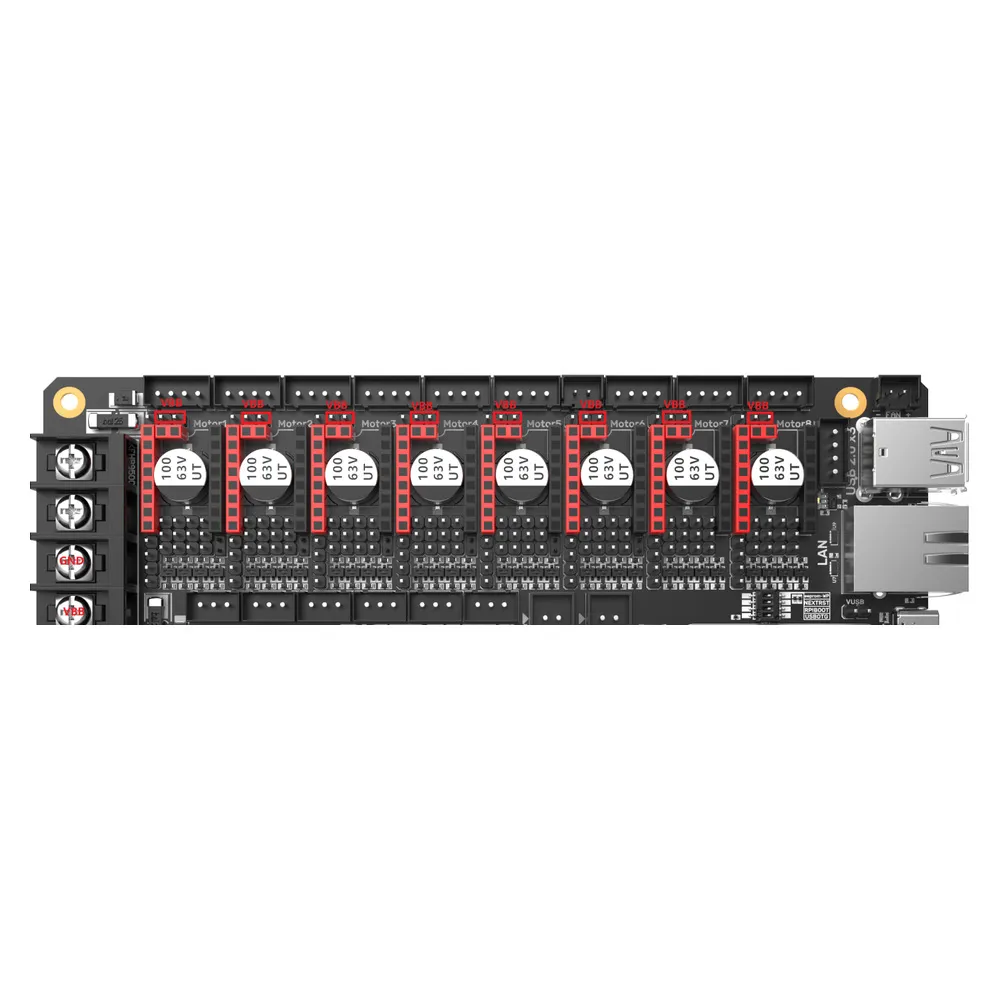

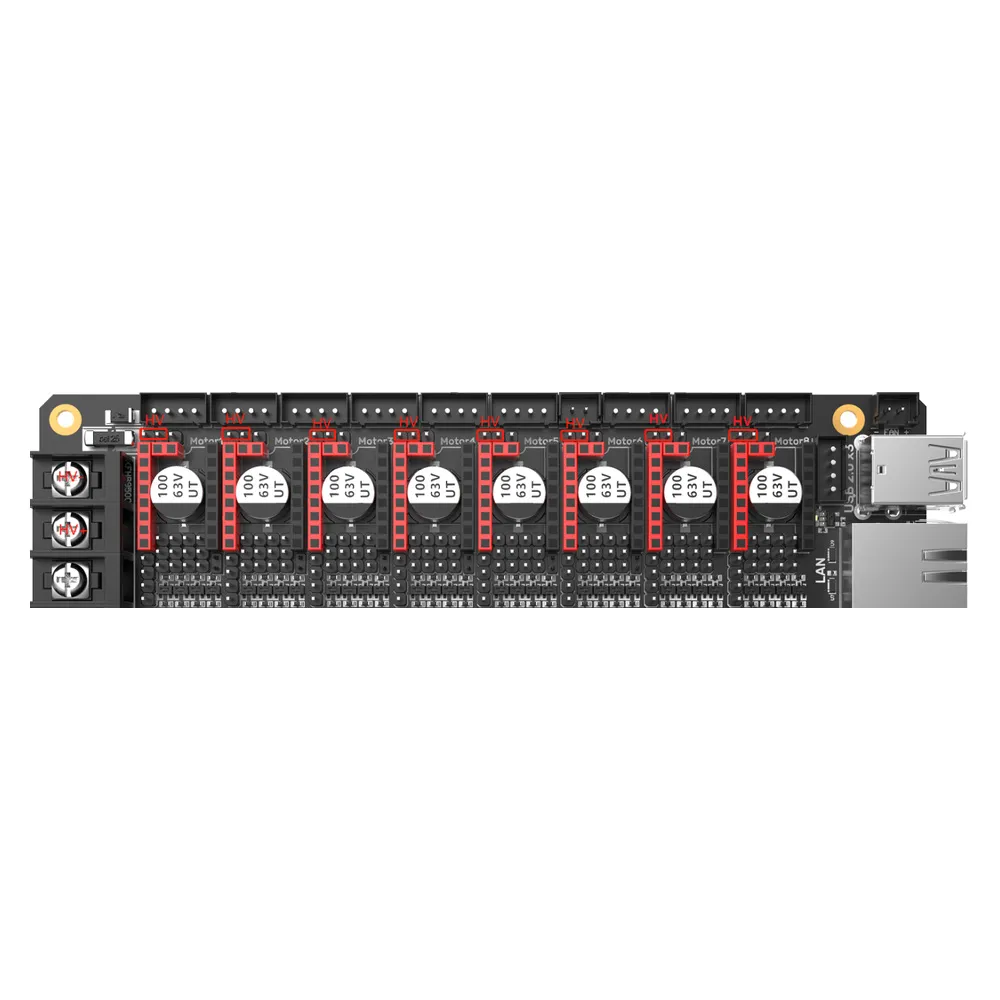

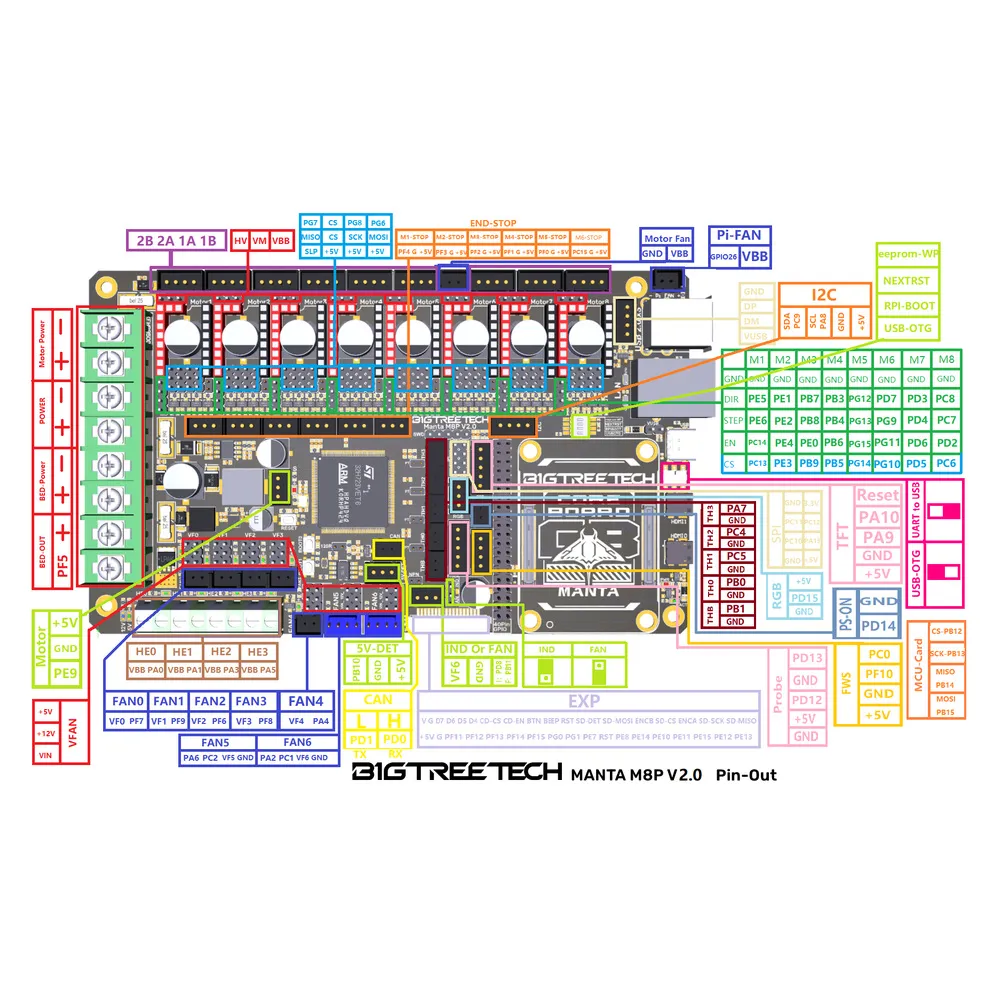

Cada zócalo puede tomar alimentación de VBB o de la entrada independiente HV. BIGTREETECH publica un intervalo de 24 a 60 V para HV, pero esta cifra describe la entrada de la placa: el límite real de cada canal lo determina el driver instalado. Un módulo limitado a 36 V, como el BIGTREETECH TMC2240, no puede recibir una tensión superior aunque la Manta admita más.
Calefactores, cama y sensores de temperatura
Incluye una salida para cama y cuatro salidas de calefactor. El fabricante publica 10 A para la cama, con 10,5 A de pico, y 5,5 A para la salida de calefactor, con 6 A de pico. También especifica menos de 12 A para el conjunto formado por calefactores, drivers y ventiladores, con la cama declarada por separado. Fuente, fusibles, cableado, conectores y punteras deben dimensionarse para la carga real; las camas de gran potencia pueden requerir un módulo externo apropiado.

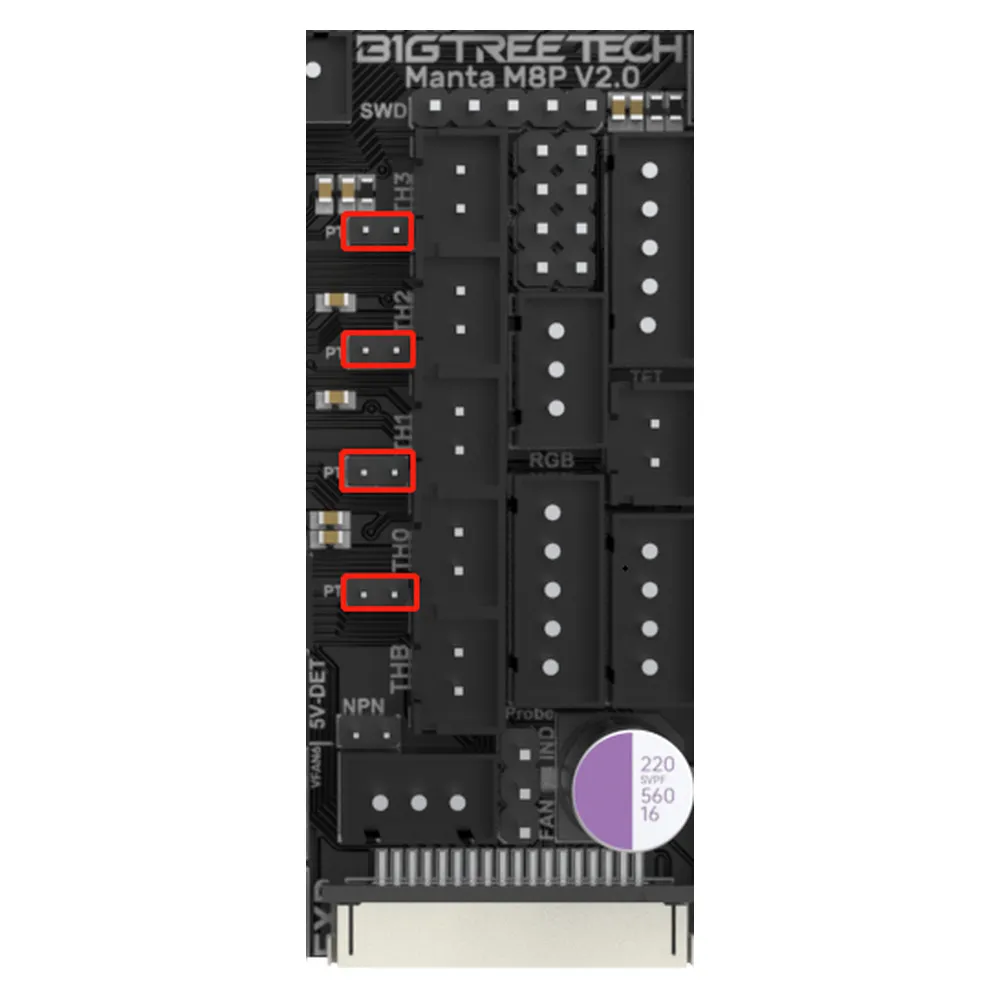

TB y TH0-TH3 aceptan NTC de 100 kΩ. En TH0-TH3 puede añadirse mediante jumper una resistencia de 4,12 kΩ en paralelo para obtener un pull-up aproximado de 2,2 kΩ y conectar un PT1000 directamente. BIGTREETECH advierte que esta lectura será menos precisa que una interfaz dedicada MAX31865. El jumper eléctrico no sustituye la selección del sensor correcto en firmware.
Ventiladores y conexiones auxiliares
FAN0-FAN4 son salidas PWM de dos pines y FAN5-FAN6 son conectores de cuatro pines con señal de tacómetro. FAN0-FAN6 permiten seleccionar 5, 12 o 24 V mediante jumper. Completa el conjunto una salida para el ventilador del módulo Linux y otra salida permanente. Antes de conectar cualquier ventilador hay que comprobar su tensión nominal y el jumper correspondiente.
La placa incorpora conexiones para BLTouch o sonda compatible, servo, sensor de filamento, sonda inductiva NPN/PNP, RGB, I2C, SPI para acelerómetro, PS-ON, detección de 5 V y pantalla. Su interfaz CAN integra transceptor y terminación de 120 Ω seleccionable, lo que permite construir una red CAN con toolboards compatibles y configuración adecuada.
Klipper integrado con CM4 o CB1
El conector BTB admite explícitamente Raspberry Pi CM4 y BIGTREETECH CB1 V2.2. Estos módulos se adquieren por separado y aportan el sistema Linux que ejecuta Klipper, Moonraker, Mainsail o Fluidd. Los tres USB host, Ethernet, HDMI, DSI, CSI y parte del GPIO dependen del módulo instalado: no son recursos autónomos del STM32.
No debe suponerse compatibilidad completa solo porque otro módulo utilice el formato CM4. Hay que verificar alimentación, asignación de señales, sistema operativo y funcionamiento de cada periférico. CM4 y CB1 también necesitan refrigeración y espacio alrededor del disipador.
Configuración con Klipper
BIGTREETECH proporciona el archivo generic-bigtreetech-manta-m8p-V2_0.cfg como mapa de pines y punto de partida. Sus dimensiones, cinemática, corrientes, termistores y PID son ejemplos: deben sustituirse por los valores reales de la impresora.
Para compilar el firmware de la MCU mediante USB, la configuración oficial parte de:
Micro-controller Architecture: STMicroelectronics STM32
Processor model: STM32H723
Bootloader offset: 128 KiB
Clock Reference: 25 MHz crystal
Communication interface: USB on PA11/PA12La configuración oficial también contempla CAN en PD0/PD1 o serie USART1 en PA10/PA9. Para actualizar por microSD se copia el binario como firmware.bin; una actualización correcta lo renombra a FIRMWARE.CUR. Después se obtiene la ruta real de la placa en /dev/serial/by-id/ y se sustituye el identificador de ejemplo.
Configuración con Marlin
Marlin actual dispone de una definición específica para esta revisión:
#define MOTHERBOARD BOARD_BTT_MANTA_M8P_V2_0Después deben configurarse drivers, corrientes, sensores, protecciones térmicas, calentadores, ventiladores, sonda, finales de carrera y geometría de la máquina antes de compilar. En el soporte actual de Marlin, la pantalla cableada contemplada directamente para este pinout es la BIGTREETECH Mini12864 V2.0 mediante cable FPC; otras pantallas requieren comprobar su interfaz y soporte.
Compatibilidad con impresoras 3D
Por sus ocho canales y periféricos, es una base adecuada para Voron 2.4 y Voron Trident, además de otras CoreXY y máquinas multieje. También puede configurarse para cinemáticas cartesianas, Delta o Kossel. La compatibilidad no es plug-and-play: exige adaptar soporte, caja, cableado, drivers, pantalla, sensores, alimentación y firmware a la revisión concreta de la máquina.
En proyectos como VzBot u otras impresoras personalizadas puede resultar funcional si el diseño admite sus dimensiones y se crea una configuración completa. No es un recambio directo para placas propietarias de Ender, Prusa o Bambu Lab.
Es para ti si
- Necesitas hasta ocho drivers independientes y muchos periféricos.
- Quieres montar Klipper con CM4 o CB1 directamente sobre la controladora.
- Necesitas CAN o alimentación separada para determinados drivers.
- Vas a documentar y comprobar cuidadosamente cableado, jumpers y configuración.
No es para ti si
- Buscas una placa de sustitución directa sin compilar ni adaptar firmware.
- No necesitas tantos motores, calefactores o conexiones auxiliares.
- Quieres utilizar drivers de alta tensión sin verificar sus límites individuales.
- Esperas que el módulo Linux, los drivers o los accesorios estén integrados en la propia placa.
Puesta en marcha recomendada
- Verifica visualmente que la serigrafía indique Manta M8P V2.0.
- Con la alimentación desconectada, configura comunicación y tensión de cada driver.
- Comprueba continuidad, polaridad, fusibles, puesta a tierra y apriete de terminales.
- Arranca primero la lógica y confirma MCU, finales de carrera y sensores.
- Prueba motores a baja corriente y ventiladores con la tensión correcta.
- Activa los calentadores por separado y bajo supervisión, con protección frente a fuga térmica habilitada.
Los drivers y el módulo Linux son componentes independientes. Puedes completar el sistema con un CB1 V2.2, un TMC2240, un adaptador USB-CAN o una pantalla inalámbrica para Klipper, comprobando siempre los requisitos de cada montaje.
