- Stock: 7
- Modelo: Octopus-PRO-H723
Modelo:
Placa Octopus
Octopus PRO F446 180MHz 512K flash
Octopus PRO H723 550MHz 512K flash

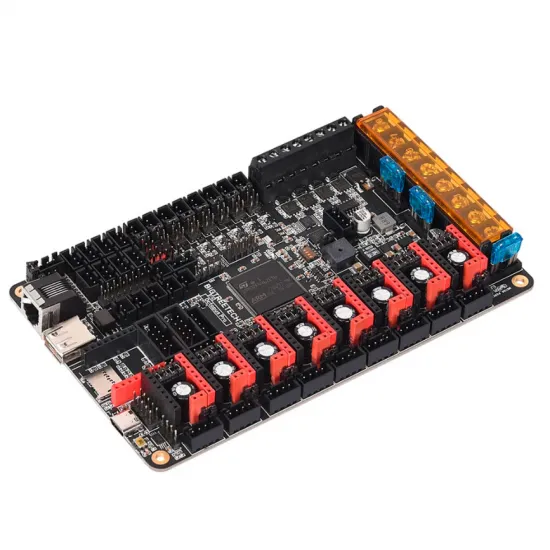

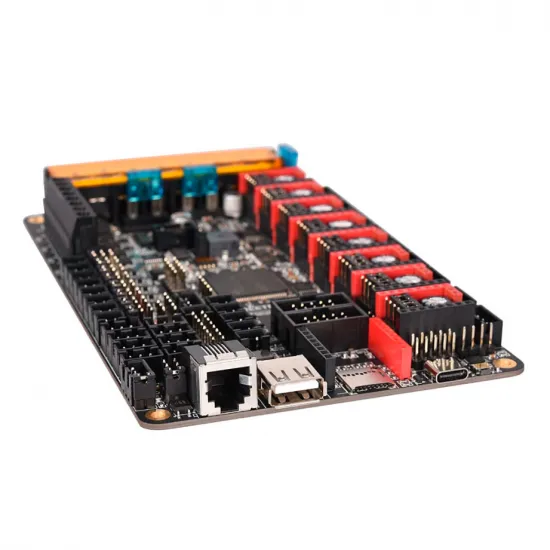

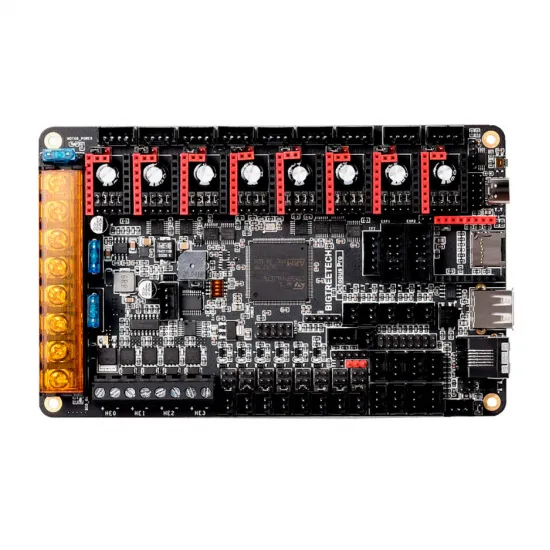

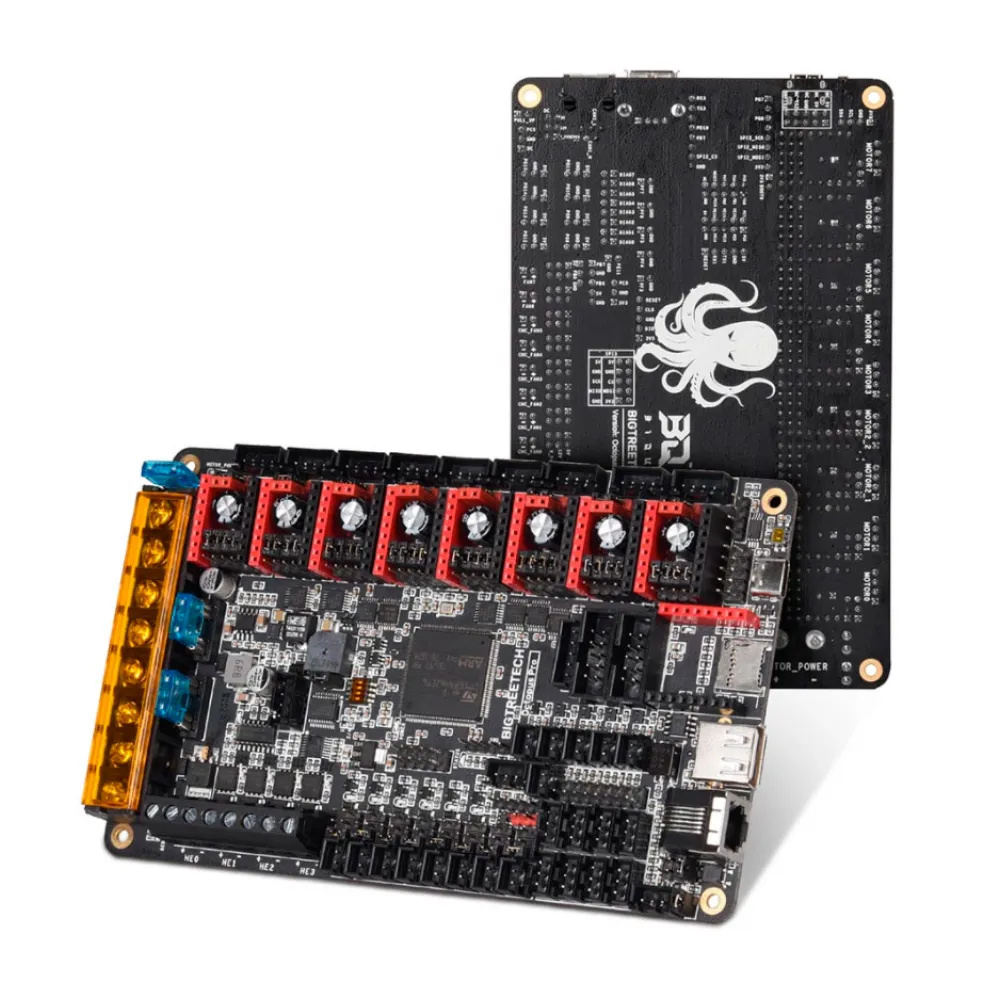

La BIGTREETECH Octopus Pro V1.1 H723 es una placa de control de 32 bits para impresoras 3D avanzadas con muchos motores, calentadores y periféricos. Incorpora un STM32H723ZET6 a 550 MHz, ocho zócalos de driver reemplazables y alimentación independiente para la etapa de motores, una arquitectura especialmente útil en máquinas CoreXY y proyectos multieje.
Es una opción muy completa para HPRO, Voron 2.4, Voron Trident y otras impresoras personalizadas. La compatibilidad es funcional, no plug-and-play: hay que adaptar firmware, pinout, drivers, tensiones, cableado y configuración a la máquina concreta.
Características principales
| Elemento | Características |
|---|---|
| Microcontrolador | STM32H723ZET6, hasta 550 MHz |
| Drivers | 8 zócalos reemplazables; STEP/DIR y, según módulo, UART o SPI |

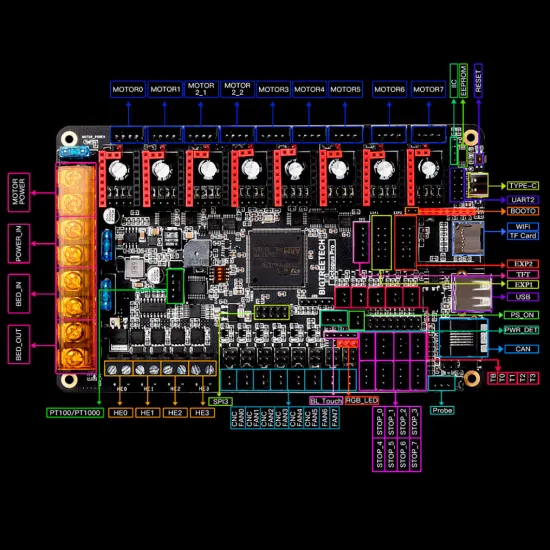

| Motores | 9 conectores; MOTOR2_1 y MOTOR2_2 comparten un driver |
| Calefacción | 1 salida de cama y 4 salidas HE0-HE3 |
| Temperatura | 5 entradas: TB y T0-T3 |
| Ventiladores | 6 salidas PWM y 2 salidas directas |
| Interfaces | USB-C, CAN, UART, SPI, I2C, microSD/SDIO y EXP1/EXP2 |

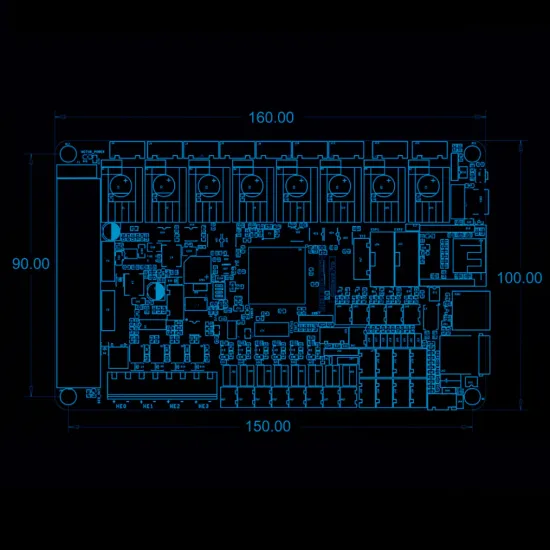

| Dimensiones | 160 × 100 mm; fijaciones a 150 × 90 mm |
Alimentación independiente para motores
La Octopus Pro separa la alimentación principal, la cama y los motores. La entrada principal trabaja entre 15 y 28 V DC. Cada zócalo de driver dispone de un jumper propio para elegir entre Main Power y MOTOR_POWER, lo que permite mantener la electrónica y periféricos a 24 V y usar una fuente distinta para determinados motores.
En nuestras HPRO utilizamos esta placa junto al BIGTREETECH TMC2240 y una fuente auxiliar de 36 V, con refrigeración activa y una configuración verificada. El TMC2240 tiene un máximo de 36 V: nunca debe conectarse a 48 V, aunque la entrada MOTOR_POWER de la placa pueda aceptar una tensión superior con otros drivers.
Drivers, ventiladores y sensores
Los drivers se venden por separado. Los jumpers situados bajo cada zócalo determinan comunicación y microstepping; deben configurarse para el modelo instalado. La tensión de los ventiladores también debe seleccionarse correctamente antes de conectarlos. Las entradas TB y T0-T3 son analógicas y necesitan en firmware la curva exacta de cada sensor: que un termistor sea de 100 kΩ no basta para identificarla.
Dimensiona fuente, fusibles, conductores, punteras y etapa de potencia para la corriente real. En camas de gran potencia puede ser necesario un módulo externo apropiado. Después del montaje, prueba primero lógica y comunicaciones; a continuación motores, finales y ventiladores; y deja los calentadores para una comprobación supervisada con protecciones térmicas activas.
Configuración con Klipper
- Comprueba que la MCU está marcada como STM32H723.
- En
make menuconfig, selecciona STM32H723, bootloader de 128 KiB y cristal de 25 MHz. Para USB se emplean PA11/PA12. - Compila e instala el firmware siguiendo el método de la revisión V1.1.
- Parte del archivo oficial
generic-bigtreetech-octopus-pro-v1.1.cfgy adapta cinemática, pines, motores, drivers, corrientes, sensores y periféricos. - Comprueba cada salida con la máquina fría y supervisada antes de habilitar calentadores.
No reutilices la configuración de la Octopus V1.1 no-Pro: Klipper advierte que hacerlo en una Octopus Pro puede accionar involuntariamente una salida de calentador.
Configuración con Marlin
En una versión actual de Marlin, la definición correspondiente a esta revisión es:
#define MOTHERBOARD BOARD_BTT_OCTOPUS_PRO_V1_1Después define los drivers de cada eje, corrientes, sensores térmicos, calentadores, ventiladores, sonda, finales de carrera y dimensiones reales. No uses BOARD_BTT_OCTOPUS_PRO_V1_0 ni BOARD_BTT_OCTOPUS_PRO_V1_0_1: corresponden a revisiones y microcontroladores diferentes.
Es para ti si
- Necesitas hasta ocho drivers independientes en una máquina multieje.
- Quieres separar la tensión de determinados motores de la alimentación principal.
- Vas a configurar una HPRO, Voron u otro proyecto avanzado con Klipper o Marlin.
No es para ti si
- Buscas una sustitución directa sin compilar firmware ni revisar el cableado.
- No necesitas alimentación independiente para motores ni tantas entradas y salidas.
- No puedes verificar jumpers, tensiones y límites de cada driver antes del encendido.
Si no necesitas la MCU H723 ni la línea MOTOR_POWER independiente, la BIGTREETECH Octopus V1.1 STM32F446 puede ser una alternativa más sencilla.
Documentación técnica: repositorio oficial BIGTREETECH Octopus Pro y configuración oficial de Klipper para Octopus Pro V1.1.
