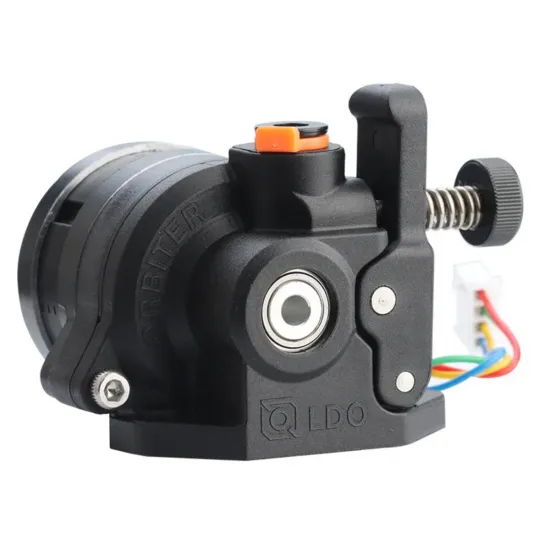

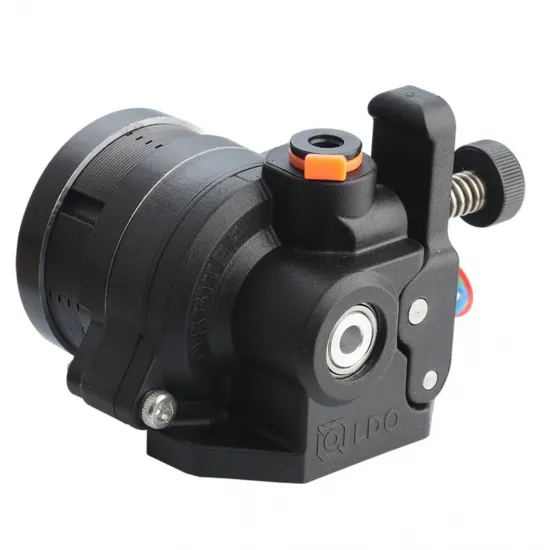

Orbiter Extruder V2.5

La nueva versión del Orbiter mejora rendimiento, control y durabilidad respecto a modelos anteriores, ofreciendo extrusión más precisa incluso en entornos de alta velocidad y aceleración.

Características destacadas

• Engranajes impulsores más cortos: 11 mm frente a los 15 mm del modelo anterior, mejorando la respuesta del sistema.
• Engranajes endurecidos: Mayor resistencia al desgaste, especialmente con materiales abrasivos.
• Peso reducido: Aproximadamente 135 g, ideal para configuraciones ligeras y aceleraciones altas.
• Dimensiones más compactas: Un diseño 11,6% más corto para mayor integración y mejor aprovechamiento del espacio

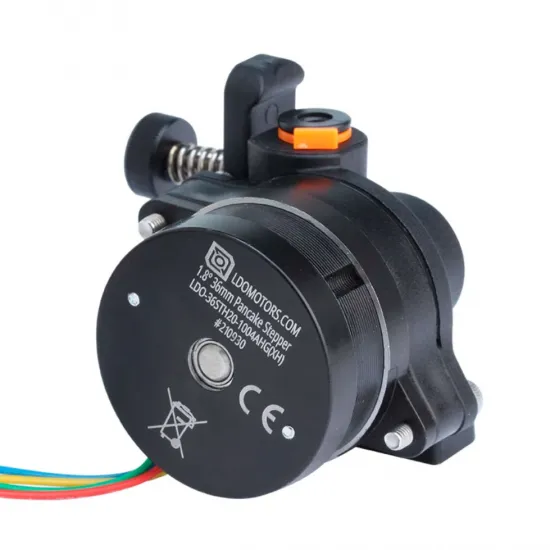

• Mayor fuerza de empuje: El nuevo motor ofrece un aumento aproximado del 40% en fuerza real de extrusión, mejorando el rendimiento en altas aceleraciones.

Mejoras mecánicas y de diseño

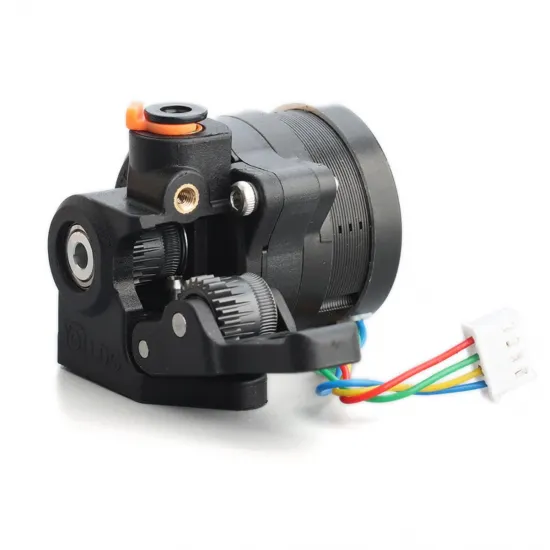

• Engranajes impulsores invertidos: El recorrido del filamento queda más centrado, logrando un diseño más equilibrado.
• Guía de salida en acero inoxidable con un espacio de 0,2–0,3 mm, optimizada para mejorar el control en filamentos flexibles como TPU.
• Carcasas moldeadas por inyección resistentes a altas temperaturas, garantizando estabilidad durante uso prolongado.
• Manguito secundario de engranaje en PEEK mecanizado, más resistente y preciso.
• Sistema de tensión mejorado mediante un tornillo de agarre (Captive Grab Screw).
• Tornillos de montaje alineados con la ruta del filamento, aumentando la rigidez estructural y facilitando la instalación.
• Nuevo acoplador de entrada PTFE más pequeño, permitiendo una trayectoria más precisa.
• Motor girado 10° adicionales para simplificar el mantenimiento.
• Sensor de filamento integrado con función de carga y descarga automática.---

Rendimiento con materiales flexibles

Diseñado para mejorar la impresión de TPU y otros filamentos flexibles gracias a:

• Engranajes endurecidos
• Trayectoria del filamento perfectamente alineada
• Sistema de guiado optimizado

Configuración recomendada

• Steps/mm: 690 con microstepping ×16
• Retraction: 1–1.5 mm (ajustable según material)
• Velocidad de retracción: hasta **120 mm/s
• Aceleración recomendada: ≤ 10 000 mm/s²
• Aceleración sin filamento: hasta 25 000 mm/s²
• Tirón instantáneo (jerk):
• 600 mm/min en RRF
• 10 mm/s en Marlin (recomendado 5 mm/s)
• Pressure Advance: 0.02–0.03 s (requiere calibración)

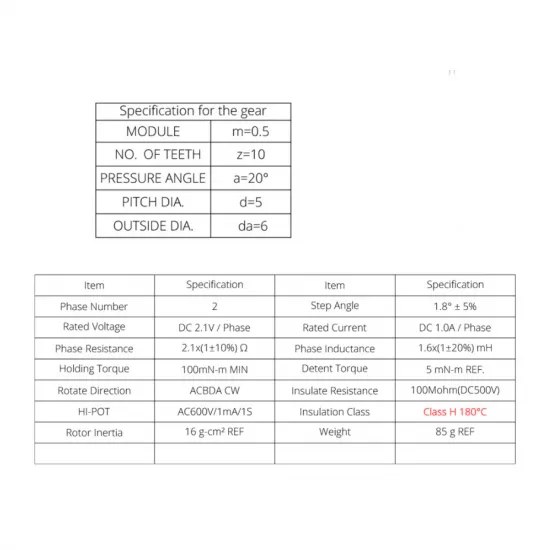

• Corriente motor: 1,2 A pico / 0,85 A RMS
• Temperatura operativa del motor: 60–75 °C

Un extrusor optimizado para velocidad, precisión y compatibilidad con una amplia variedad de materiales, especialmente adecuado para impresoras CoreXY avanzadas o setups de alto rendimiento.

Más información sobre el producto aquí.

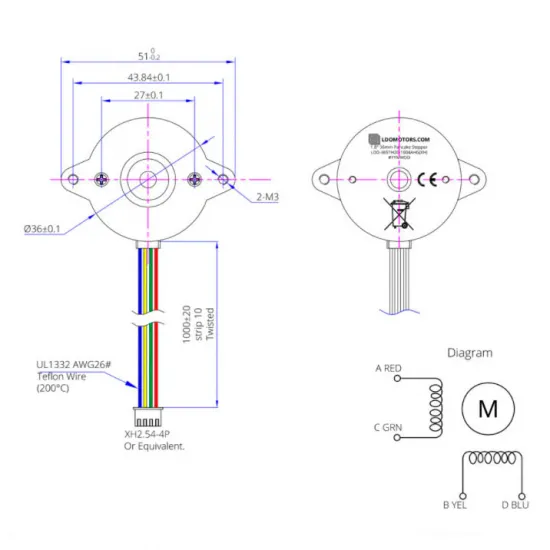

Más información sobre el motor aquí.
