BIGTREETECH Octopus Pro F446 — placa de 32 bits con 8 drivers para impresoras 3D

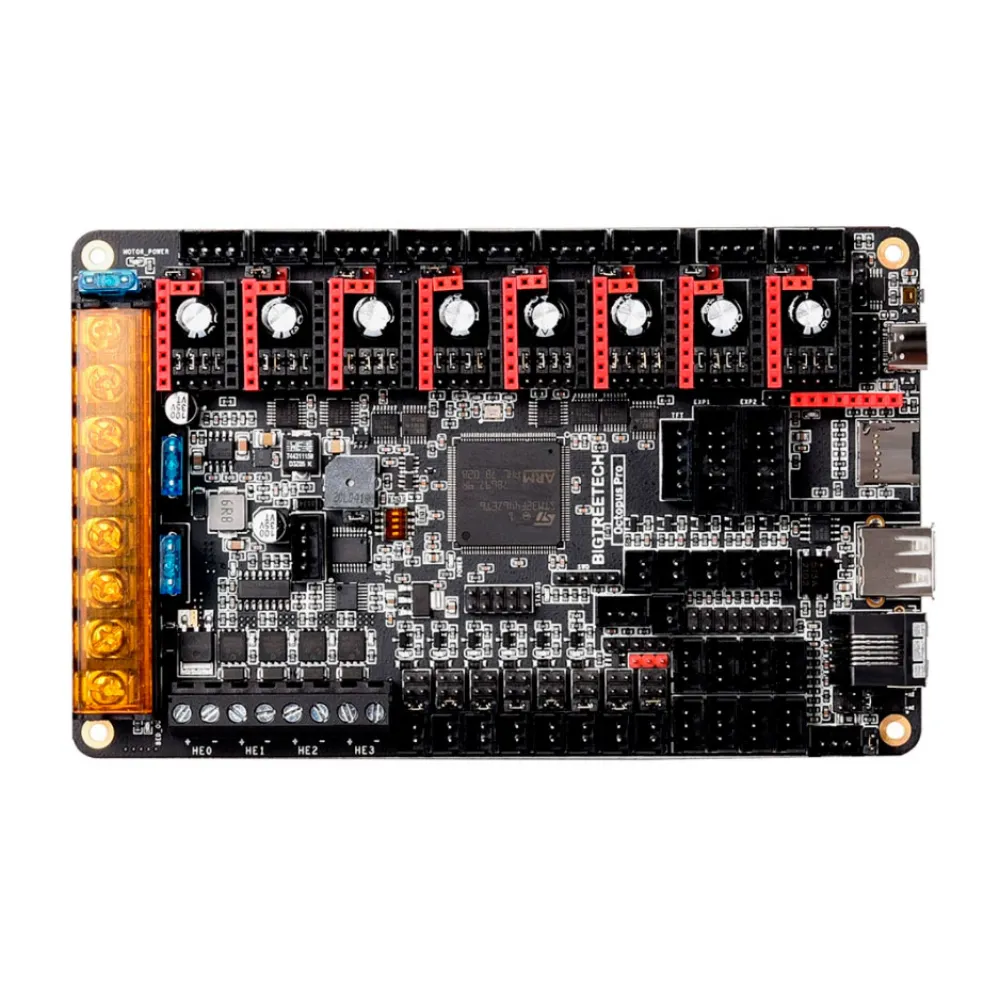

La BIGTREETECH Octopus Pro F446 es una controladora de 32 bits para proyectos de impresión 3D que necesitan numerosos motores, salidas y posibilidades de expansión. Incorpora un STM32F446ZET6 de 180 MHz y 512 KB de memoria flash, y permite configurar hasta ocho canales de drivers intercambiables. Es una plataforma habitual para máquinas personalizadas y montajes inspirados en Voron, siempre que el cableado, los soportes y el firmware se adapten a la impresora concreta.

Existen varias revisiones de Octopus Pro y otros microcontroladores dentro de la familia. Comprueba la revisión impresa en tu placa y el marcado del chip antes de cargar firmware o seguir un pinout. Los ejemplos para Octopus no Pro, para STM32H723 y para otra revisión de Octopus Pro no son intercambiables.

Conexiones y posibilidades

• Ocho drivers independientes: posiciones MOTOR0 a MOTOR7 para módulos compatibles en STEP/DIR, UART o SPI según el modelo y la colocación de puentes. Hay nueve conectores de motor porque MOTOR2_1 y MOTOR2_2 comparten el mismo driver: no proporcionan dos ejes Z regulables por separado.
• Calefacción: cuatro salidas de hotend HE0–HE3 y una salida de cama, con alimentación de cama separada. Las cargas deben ajustarse a la capacidad de fuente, fusibles, bornes, cableado y electrónica.
• Refrigeración: seis salidas de ventilador controlables y dos conexiones de alimentación directa. Los puentes permiten seleccionar la tensión de determinadas salidas: revisa el voltaje de cada ventilador antes de enchufarlo.
• Temperatura: entradas TB y T0–T3 para sensores NTC, más una interfaz MAX31865 para PT100/PT1000. Un PT100/PT1000 no se configura como un termistor NTC; hay que seleccionar el cableado, los microinterruptores y los parámetros de firmware apropiados. En NTC, «100K» por sí solo tampoco determina la curva del sensor.
• Sondas y expansiones: conector PROBE optoacoplado para determinadas sondas NPN/PNP, conexión separada para BLTouch, seis entradas de final de carrera, dos de detección de filamento y puertos para pantalla, RGB, SPI, I²C, UART y CAN según revisión. La compatibilidad de una sonda exige comprobar tensión, lógica de señal, puentes y pines.

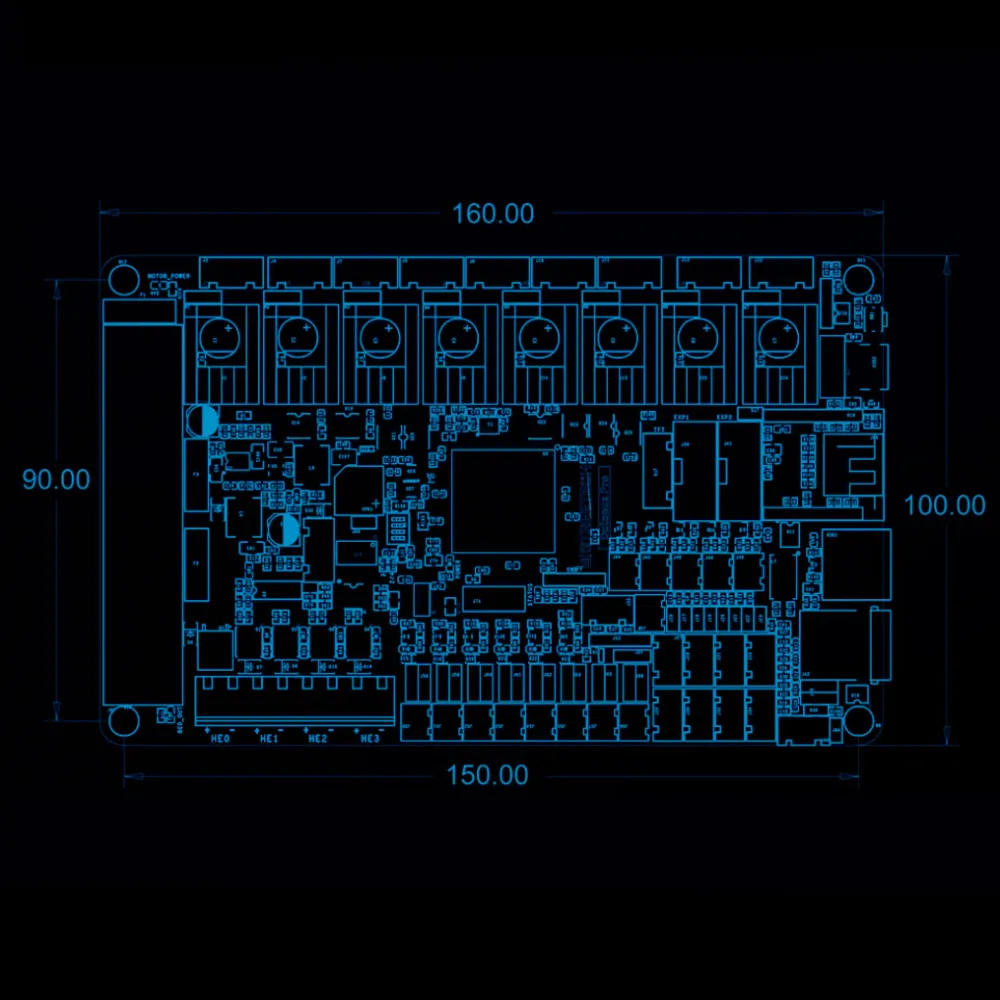

• Formato: 160 × 100 mm y 150 × 90 mm entre centros de los orificios de montaje. Reserva también espacio para los drivers, disipadores, conectores y el radio de curvatura del cableado.

Alimentación y elección de drivers

La placa separa la alimentación principal de lógica y salidas, la entrada MOTOR_POWER y la de cama caliente. BIGTREETECH recomienda 15–28 V CC para la entrada principal, documenta 12–60 V para motores y 12–28 V para la cama. Los 60 V se refieren solo a la entrada de motor y únicamente son utilizables con drivers y demás componentes preparados para esa tensión: no se aplican a cama, hotends ni ventiladores.

Cada driver puede recibir la tensión principal o MOTOR_POWER mediante su puente. Antes de conectar un TMC2209 u otro controlador que no sea de alta tensión, verifica la posición del puente de esa posición y la tensión real de la fuente. Monta los módulos con el equipo apagado, comprobando orientación, modo UART/SPI/STEP-DIR, corriente y refrigeración. No cambies puentes ni cableado con ninguna entrada alimentada.

Instalación con Klipper o Marlin

Klipper: la Octopus Pro actúa como microcontrolador y necesita un host Linux independiente, por ejemplo una Raspberry Pi o un ordenador compatible. Para la variante STM32F446, el archivo de referencia de BIGTREETECH indica compilar con bootloader de 32 KiB y cristal de 12 MHz, normalmente con comunicación USB. Una vez instalado el firmware, toma los pines del archivo correspondiente a la revisión física y adapta motores, sensores, recorridos, límites y ventiladores a tu impresora. Los valores de una configuración de ejemplo no son parámetros seguros para cualquier máquina.

Marlin: también requiere compilar un firmware propio de la impresora. La definición de Marlin para BOARD_BTT_OCTOPUS_PRO_V1_0 contempla F446/F429, mientras que su definición BOARD_BTT_OCTOPUS_PRO_V1_1 está asociada a H723 en la rama consultada. Por ello, no selecciones «V1.1» solo porque aparezca en una ficha antigua: identifica primero chip y revisión; si tu placa es una V1.1 F446, puede hacer falta adaptar el mapa de pines en vez de utilizar una configuración prediseñada. Antes de activar calentadores, comprueba especialmente HE0 y HE2, cuyos pines cambian entre revisiones.

BIGTREETECH recomienda actualizar por microSD con el binario llamado firmware.bin y comprobar que se renombra a FIRMWARE.CUR tras una instalación correcta. La programación directa por DFU puede sobrescribir el bootloader. El repositorio oficial Octopus Pro contiene las diferencias de revisión y material de hardware para contrastar el montaje.

¿Es para ti?

Es para ti si necesitas hasta ocho motores controlados de forma independiente, varias salidas de hotend y ventilación, o una electrónica configurable para una impresora personalizada. Puede integrarse en proyectos Voron 2.4 o Trident cuando se diseñen y comprueben soporte, alimentación, drivers y configuración. No es para ti si buscas una sustitución sin rehacer cableado ni compilar firmware, necesitas alimentar directamente la lógica o la cama a 60 V, o quieres usar una plantilla H723 como si fuese válida para un F446.
